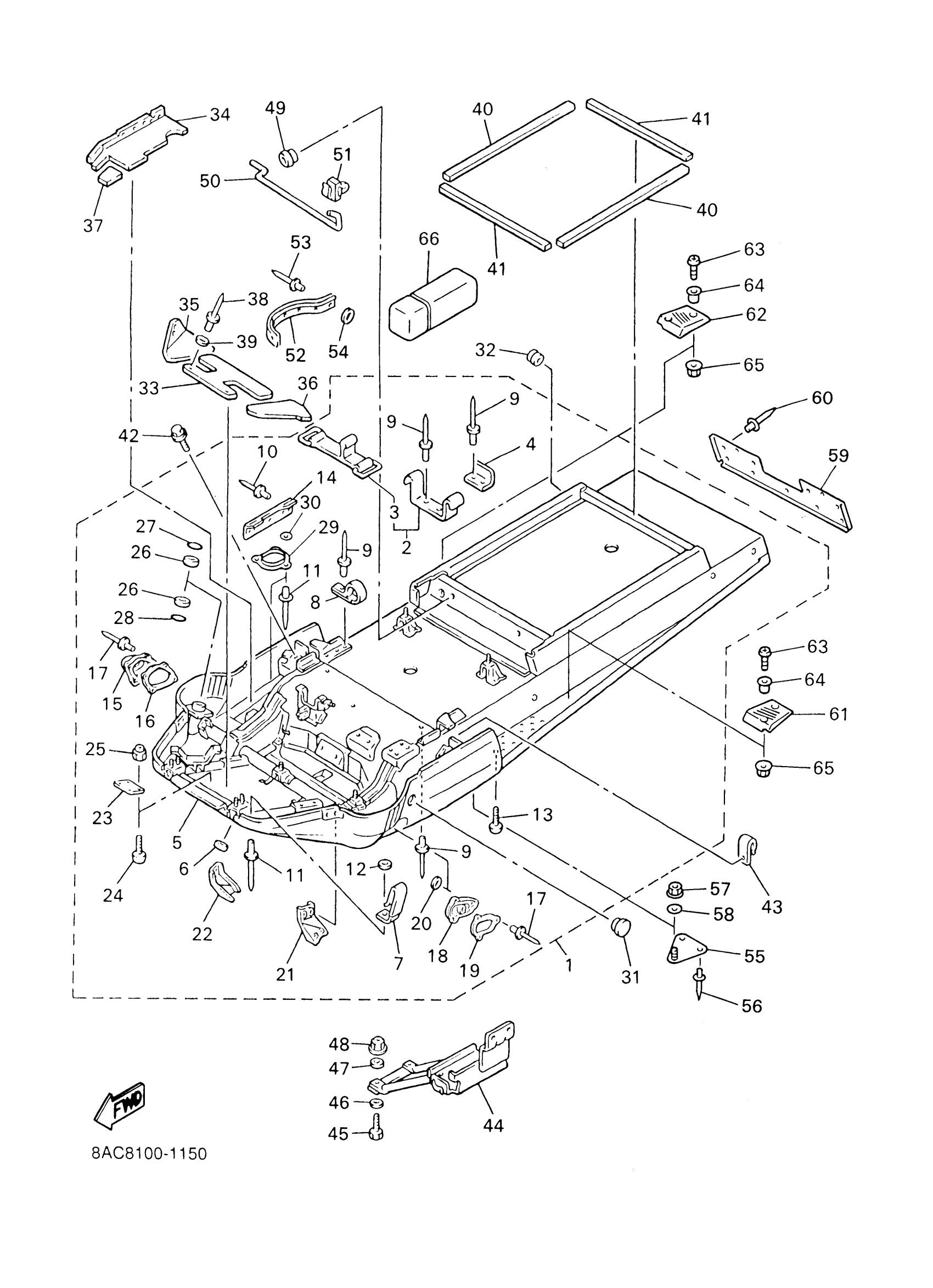

Find the part on the Frame diagram for your 2001 Yamaha VK540 III (VK540EF), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2001 Yamaha VK540 III (VK540EF) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME COMP.

8AC-21910-10-00

1
Out of stock

2

BRACKET, TOOL BOX FITTING

81E-21945-00-00

1

$18.51

In stock

3

BAND, BATTERY

4J2-82131-01-00

1

$24.15

In stock

4

BRACKET, TOOL BOX FITTING

83R-21955-00-00

1

$8.55

In stock

5

. PANEL, SUB FRAME 1

8AC-21912-00-00

1

$1,123.99

In stock

6

C0LLAR

90387-062M9-00

1
Out of stock

7

CLAMP(51Y)

90465-08277-00

—
Out of stock

8

CLAMP

90462-10236-00

1

$8.97

In stock

9

RIVET, BLIND

90267-48060-00

1

$2.00

In stock

10

RIVET, BLIND (8M6)

90267-48051-00

1

$1.88

In stock

11

RIVET, BLIND

90267-48018-00

1

$7.35

In stock

12

WASHER, PLATE

90201-04027-00

1
Out of stock

13

SCREW, BINDING

98907-06016-00

1

$7.14

In stock

14

PLATE, BACK UP

8AT-77527-01-00

—

$30.18

In stock

15

COVER, STEERING

8AT-23818-00-00

—

$110.09

In stock

16

WASHER 2

8AT-77526-00-00

—

$17.55

In stock

17

RIVET, BLIND

90267-40029-00

—

$6.68

In stock

18

COVER 1

8M6-2198F-00-00

—

$22.69

In stock

19

SPACER

8M6-21998-00-00

—

$3.05

In stock

20

WASHER, PLATE

90201-04027-00

1
Out of stock

21

BRACKET, FRONT GUARD 3

8AT-2194Y-00-00

—

$69.17

In stock

22

BRACKET, FRONT GUARD 4

8AT-2195Y-00-00

—

$69.17

In stock

23

PANEL, SUB FRAME 6

89X-21917-00-00

—

$12.23

In stock

24

SCREW, BINDING

98907-05014-00

—

$6.52

In stock

25

NUT, NYLON

95707-05300-00

—

$2.74

In stock

26

—

$9.68

In stock

27

OIL SEAL (8M6)

93102-36232-00

—

$9.51

In stock

28

OIL SEAL (8M6)

93103-36117-00

—

$20.31

In stock

29

COVER 1

83R-2198F-00-00

—

$12.32

In stock

30

WASHER, PLATE

90201-04027-00

1
Out of stock

31

PLUG (8H8)

90338-44093-00

—

$13.91

In stock

32

GROMMET (438)

90480-15061-00

—

$6.68

In stock

33

DAMPER, NOISE 11

8AT-77271-00-00

—

$40.63

In stock

34

DAMPER, NOISE 12

8AC-77272-00-00

—

$70.94

In stock

35

DAMPER, NOISE 13

8AT-77273-10-00

—

$54.89

In stock

36

DAMPER, NOISE 14

8AT-77274-00-00

—

$42.26

In stock

37

DAMPER, NOISE 15

8AT-77275-00-00

—

$7.34

In stock

38

RIVET, BLIND

90267-48018-00

1

$7.35

In stock

39

WASHER, PLATE

90201-04027-00

1
Out of stock

40

TAPE 1

83R-7717E-00-00

—

$4.54

In stock

41

TAPE 1

83R-7717E-00-00

—

$4.54

In stock

42

BOLT, FLANGE

95817-06012-00

—

$1.49

In stock

43

CLAMP(4MX)

90465-06376-00

—

$7.08

In stock

44

BRACKET, BATTERY

8AT-2199G-01-00

—

$132.57

In stock

45

BOLT, HEXAGON

97017-06025-00

—

$2.98

In stock

46

WASHER, PLATE (8K2)

90201-06778-00

—

$3.69

In stock

47

WASHER, PLATE (4F4)

90201-063A5-00

—

$6.88

In stock

48

NUT, NYLON

95707-06300-00

—

$3.20

In stock

49

GROMMET (22F)

90480-10348-00

—

$1.49

In stock

50

STAY, SEAT

85R-2471A-00-00

—

$28.00

In stock

51

HOLDER, 2

85R-2639F-00-00

—

$1.95

In stock

52

TRIM 1

8AT-2196T-00-00

—

$45.48

In stock

53

RIVET, BLIND(8AC)

90267-40172-00

—

$1.54

In stock

54

WASHER, PLATE

90201-042E0-00

—

$6.38

In stock

55

COVER 2

8AC-2198G-00-00

—

$19.28

In stock

56

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

57

NUT, NYLON

95707-06300-00

—

$3.20

In stock

58

WASHER, PLATE (4X4)

90201-067A0-00

—
Out of stock

59

REINFORCEMENT, FRAME REAR 2

8AC-21933-00-00

—

$91.20

In stock

60

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

61

FOOTREST, REAR 1

88T-27431-10-00

—

$23.57

In stock

62

FOOTREST, REAR 2

88T-27441-10-00

—

$23.57

In stock

63

SCREW, BINDING

98907-06025-00

—

$6.18

In stock

64

COLLAR

90387-06158-00

—

$6.17

In stock

65

NUT, FLANGE(4MV)

95707-06500-00

—

$0.78

In stock

66

TOOL KIT

85L-28100-01-00

—

$70.22

In stock
