2000 Yamaha VK540 Iii (VK540ED) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2000 Yamaha VK540 Iii (VK540ED), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

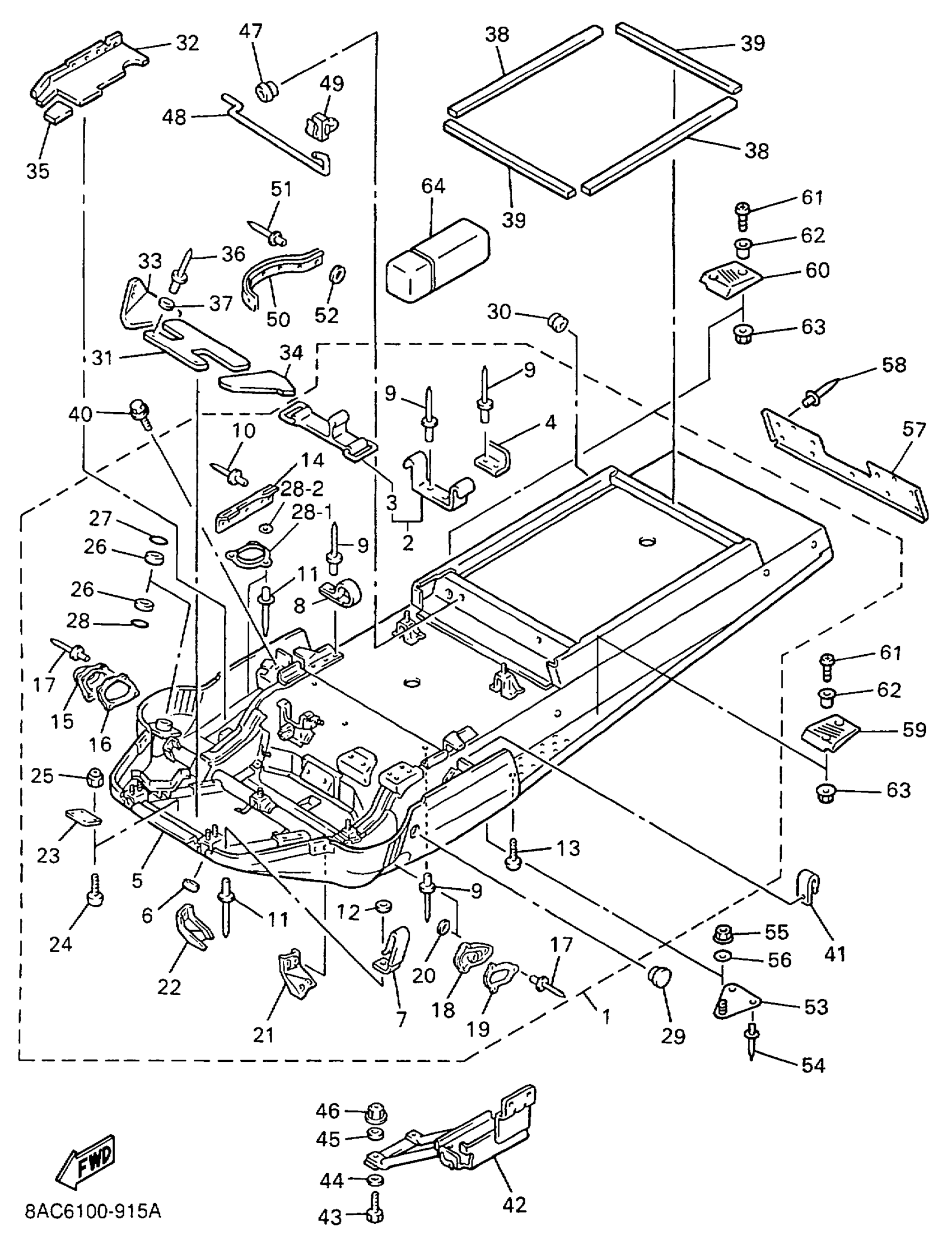

2000 Yamaha VK540 Iii (VK540ED) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME COMP.

8AC-21910-10-00

1
Out of stock

2

BRACKET, TOOL BOX FITTING

81E-21945-00-00

1

$18.51

In stock

3

BAND, BATTERY

4J2-82131-01-00

1

$24.15

In stock

4

BRACKET, TOOL BOX FITTING

83R-21955-00-00

1

$8.55

In stock

5

. PANEL, SUB FRAME 1

8AC-21912-00-00

1

$1,123.99

In stock

6

C0LLAR

90387-062M9-00

1
Out of stock

7

CLAMP(51Y)

90465-08277-00

—
Out of stock

8

CLAMP

90462-10236-00

1

$8.97

In stock

9

RIVET, BLIND

90267-48060-00

1

$2.00

In stock

10

RIVET, BLIND (8M6)

90267-48051-00

1

$1.88

In stock

11

RIVET, BLIND

90267-48018-00

1

$7.35

In stock

12

WASHER, PLATE

90201-04027-00

1
Out of stock

13

SCREW, BINDING

98907-06016-00

1

$7.14

In stock

14

PLATE, BACK UP

8AT-77527-01-00

—

$30.18

In stock

15

COVER, STEERING

8AT-23818-00-00

—

$110.09

In stock

16

WASHER 2

8AT-77526-00-00

—

$17.55

In stock

17

RIVET, BLIND

90267-40029-00

—

$6.68

In stock

18

COVER 1

8M6-2198F-00-00

—

$22.69

In stock

19

SPACER

8M6-21998-00-00

—

$3.05

In stock

20

WASHER, PLATE

90201-04027-00

1
Out of stock

21

BRACKET, FRONT GUARD 3

8AT-2194Y-00-00

—

$69.17

In stock

22

BRACKET, FRONT GUARD 4

8AT-2195Y-00-00

—

$69.17

In stock

23

PANEL, SUB FRAME 6

89X-21917-00-00

—

$12.23

In stock

24

SCREW, BINDING

98907-05014-00

—

$6.52

In stock

25

NUT, NYLON

95707-05300-00

—

$2.74

In stock

26

—

$9.68

In stock

27

OIL SEAL (8M6)

93102-36232-00

—

$9.51

In stock

28

COVER 1

83R-2198F-00-00

—

$12.32

In stock

28

WASHER, PLATE

90201-04027-00

1
Out of stock

28

OIL SEAL (8M6)

93103-36117-00

—

$20.31

In stock

29

PLUG (8H8)

90338-44093-00

—

$13.91

In stock

30

GROMMET (438)

90480-15061-00

—

$6.68

In stock

31

DAMPER, NOISE 11

8AT-77271-00-00

—

$40.63

In stock

32

DAMPER, NOISE 12

8AC-77272-00-00

—

$70.94

In stock

33

DAMPER, NOISE 13

8AT-77273-10-00

—

$54.89

In stock

34

DAMPER, NOISE 14

8AT-77274-00-00

—

$42.26

In stock

35

DAMPER, NOISE 15

8AT-77275-00-00

—

$7.34

In stock

36

RIVET, BLIND

90267-48018-00

1

$7.35

In stock

37

WASHER, PLATE

90201-04027-00

1
Out of stock

38

TAPE 1

83R-7717E-00-00

—

$4.54

In stock

39

TAPE 1

83R-7717E-00-00

—

$4.54

In stock

40

BOLT, FLANGE

95817-06012-00

—

$1.49

In stock

41

CLAMP(4MX)

90465-06376-00

—

$7.08

In stock

42

BRACKET, BATTERY

8AT-2199G-01-00

—

$132.57

In stock

43

BOLT, HEXAGON

97017-06025-00

—

$2.98

In stock

44

WASHER, PLATE (8K2)

90201-06778-00

—

$3.69

In stock

45

WASHER, PLATE (4F4)

90201-063A5-00

—

$6.88

In stock

46

NUT, NYLON

95707-06300-00

—

$3.20

In stock

47

GROMMET (22F)

90480-10348-00

—

$1.49

In stock

48

STAY, SEAT

85R-2471A-00-00

—

$28.00

In stock

49

HOLDER, 2

85R-2639F-00-00

—

$1.95

In stock

50

TRIM 1

8AT-2196T-00-00

—

$45.48

In stock

51

RIVET, BLIND(8AC)

90267-40172-00

—

$1.54

In stock

52

WASHER, PLATE

90201-042E0-00

—

$6.38

In stock

53

COVER 2

8AC-2198G-00-00

—

$19.28

In stock

54

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

55

NUT, NYLON

95707-06300-00

—

$3.20

In stock

56

WASHER, PLATE (4X4)

90201-067A0-00

—
Out of stock

57

REINFORCEMENT, FRAME REAR 2

8AC-21933-00-00

—

$91.20

In stock

58

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

59

FOOTREST, REAR 1

88T-27431-10-00

—

$23.57

In stock

60

FOOTREST, REAR 2

88T-27441-10-00

—

$23.57

In stock

61

SCREW, BINDING

98907-06025-00

—

$6.18

In stock

62

COLLAR

90387-06158-00

—

$6.17

In stock

63

NUT, FLANGE(4MV)

95707-06500-00

—

$0.78

In stock

64

TOOL KIT

85L-28100-01-00

—

$70.22

In stock
