1997 Yamaha VK540 II (VK540EA) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 1997 Yamaha VK540 II (VK540EA), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

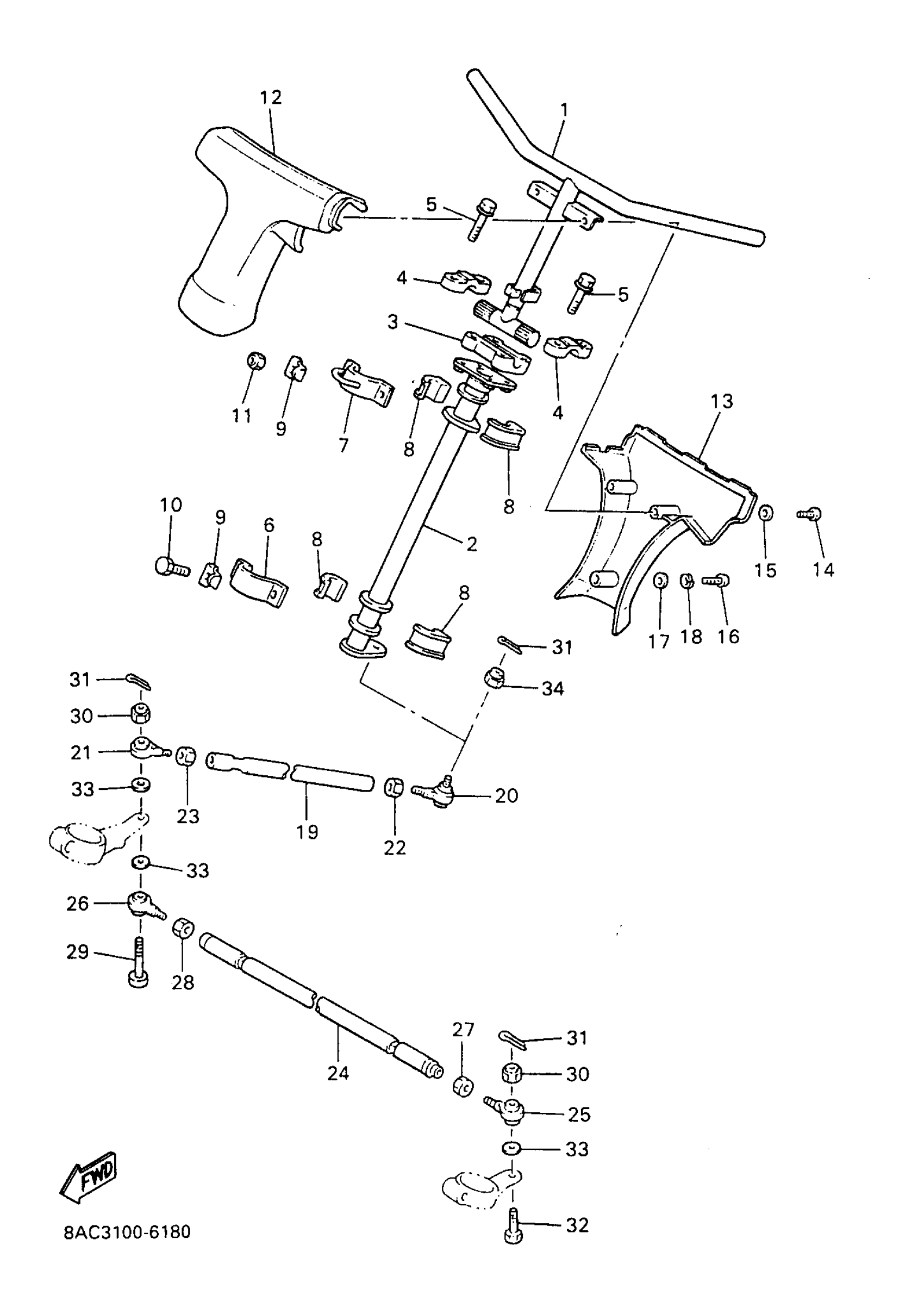

1997 Yamaha VK540 II (VK540EA) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COLUMN, STEERING

8AU-23811-00-00

1
Out of stock

2

COLUMN, STEERING 2

8AT-23813-01-00

—

$197.43

In stock

3

HANDLE, HOLDER

164-23441-01-98

—
Out of stock

4

HOLDER, HANDLE UPPER

1E6-23441-00-00

1

$22.38

In stock

5

BOLT, FLANGE

95817-08055-00

1

$2.82

In stock

6

BRACKET, STEERING LOWER

84M-23868-00-00

—

$32.05

In stock

7

HOLDER, BEARING

84M-23872-00-00

—

$16.78

In stock

8

BEARING, STEERING

8F3-23812-00-00

1

$9.89

In stock

9

WASHER, LOCK 1

8AC-23894-01-00

1

$3.62

In stock

10

BOLT, HEXAGON

97017-08016-00

1
Out of stock

11

NUT, NYLON

95717-08300-00

1

$2.57

In stock

12

PAD, STEERING

8W9-23815-00-00

—

$60.91

In stock

13

PAD,STEERING

88E-23817-00-00

1
Out of stock

14

SCREW, PAN HEAD

98517-05030-00

1

$7.92

In stock

15

WASHER(1RW)

92907-05600-00

1
Out of stock

16

GASKET, EXHAUST

98507-05008-00

—

$2.69

In stock

17

WASHER, PLAIN LARGE

92907-05200-00

—
Out of stock

18

WASHER(3SX)

92907-05100-00

—

$6.18

In stock

19

ROD, STEERING RELAY

8AT-23821-00-00

—

$22.77

In stock

20

JOINT, UNIVERSAL 1

86X-23841-00-00

—

$51.36

In stock

21

JOINT, UNIVERSAL 3

87S-23847-01-00

—

$44.71

In stock

22

NUT (3WP1)

95317-10700-00

—

$6.17

In stock

23

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

24

ROD, TIE

8AT-23831-00-00

—

$59.74

In stock

25

JOINT, UNIVERSAL 2

87S-23845-01-00

—

$45.86

In stock

26

JOINT, UNIVERSAL 3

87S-23847-01-00

—

$44.71

In stock

27

NUT (3WP1)

95317-10700-00

—

$6.17

In stock

28

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

29

—

$31.92

In stock

30

NUT, NYLON

95707-10300-00

—

$6.68

In stock

31

PIN, COTTER

91490-25020-00

—

$2.94

In stock

32

BOLT, PIN HOLE (8M6)

90102-10044-00

—

$12.18

In stock

33

WASHER PLATE (3L6)

90201-08759-00

—

$2.52

In stock

34

NUT, SELF-LOCKING (8J8)

90185-10085-00

—

$2.57

In stock
