1997 Yamaha VK540 II (VK540EA) Frame Diagram

← All diagrams

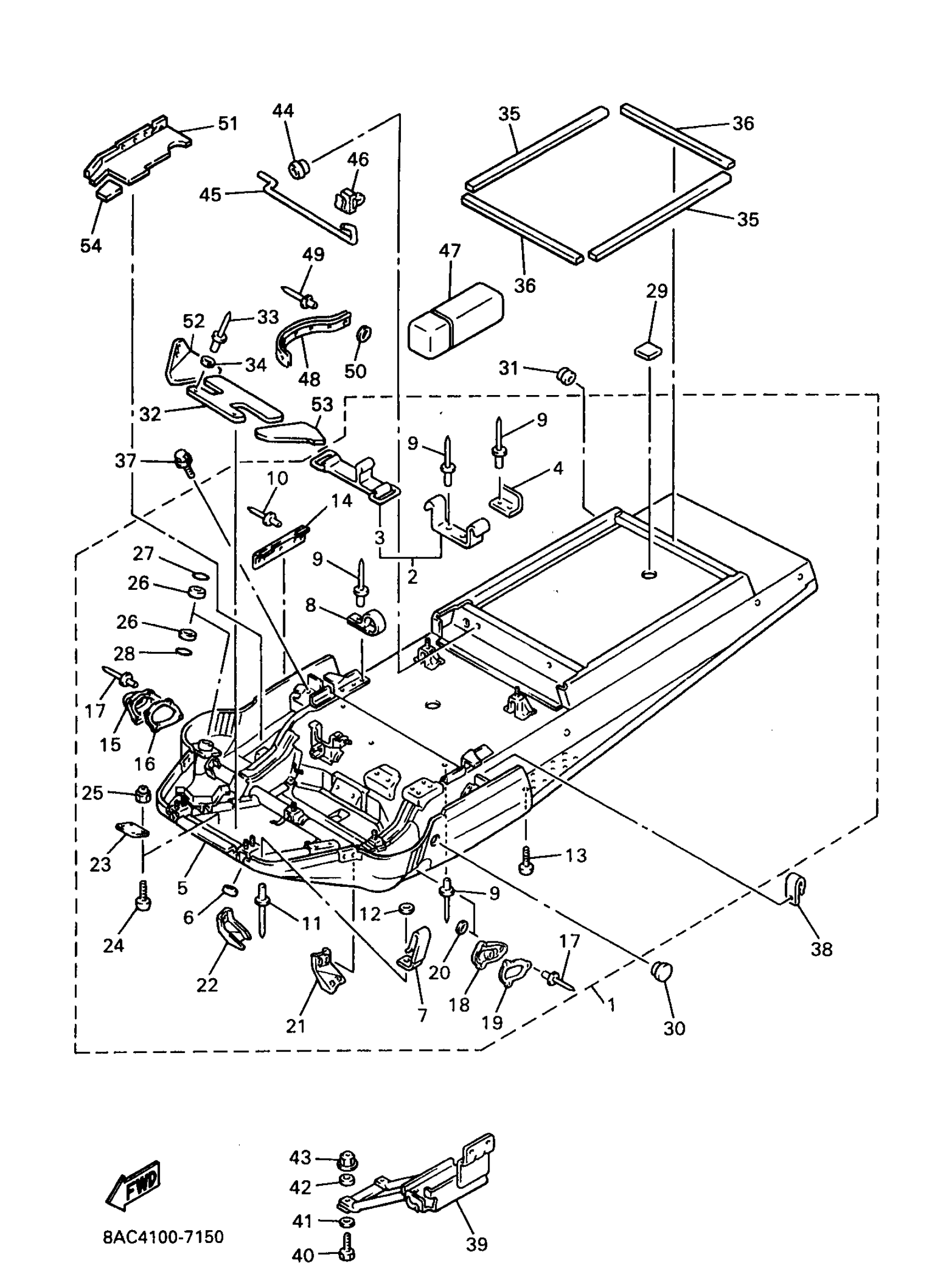

Find the part on the Frame diagram for your 1997 Yamaha VK540 II (VK540EA), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1997 Yamaha VK540 II (VK540EA) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME COMP.

8AT-21910-10-00

1
Out of stock

2

BRACKET, TOOL BOX FITTING

81E-21945-00-00

1

$18.51

In stock

3

BAND, BATTERY

4J2-82131-01-00

1

$24.15

In stock

4

BRACKET, TOOL BOX FITTING

83R-21955-00-00

1

$8.55

In stock

5

. PANEL, SUB FRAME 1

8AT-21912-10-00

1
Out of stock

6

C0LLAR

90387-062M9-00

1
Out of stock

7

CLAMP(51Y)

90465-08277-00

—
Out of stock

8

CLAMP

90462-10236-00

1

$8.97

In stock

9

RIVET, BLIND

90267-48060-00

1

$2.00

In stock

10

RIVET, BLIND (8M6)

90267-48051-00

1

$1.88

In stock

11

RIVET, BLIND

90267-48018-00

1

$7.35

In stock

12

. WASHER, PLATE (90201-04325-00 )

90201-044R6-00

1
Out of stock

13

SCREW, BINDING

98907-06016-00

1

$7.14

In stock

14

PLATE, BACK UP

8AT-77527-01-00

—

$30.18

In stock

15

COVER, STEERING

8AT-23818-00-00

—

$110.09

In stock

16

WASHER 2

8AT-77526-00-00

—

$17.55

In stock

17

RIVET, BLIND

90267-40029-00

—

$6.68

In stock

18

COVER 1

8M6-2198F-00-00

—

$22.69

In stock

19

SPACER

8M6-21998-00-00

—

$3.05

In stock

20

. WASHER, PLATE (90201-04325-00 )

90201-044R6-00

1
Out of stock

21

BRACKET, FRONT GUARD 3

8AT-2194Y-00-00

—

$69.17

In stock

22

BRACKET, FRONT GUARD 4

8AT-2195Y-00-00

—

$69.17

In stock

23

PANEL, SUB FRAME 6

89X-21917-00-00

—

$12.23

In stock

24

SCREW, BINDING

98907-05014-00

—

$6.52

In stock

25

NUT, NYLON

95707-05300-00

—

$2.74

In stock

26

—

$9.68

In stock

27

OIL SEAL (8M6)

93102-36232-00

—

$9.51

In stock

28

OIL SEAL (8M6)

93103-36117-00

—

$20.31

In stock

29

COVER 3

8CR-2198J-00-00

—

$3.11

In stock

30

PLUG (8H8)

90338-44093-00

—

$13.91

In stock

31

GROMMET (438)

90480-15061-00

—

$6.68

In stock

32

DAMPER, NOISE 11

8AT-77271-00-00

—

$40.63

In stock

33

RIVET, BLIND

90267-48018-00

1

$7.35

In stock

34

. WASHER, PLATE (90201-04325-00 )

90201-044R6-00

1
Out of stock

35

TAPE 1

83R-7717E-00-00

—

$4.54

In stock

36

TAPE 1

83R-7717E-00-00

—

$4.54

In stock

37

BOLT, FLANGE

95817-06012-00

—

$1.49

In stock

38

CLAMP(4MX)

90465-06376-00

—

$7.08

In stock

39

BRACKET, BATTERY

8AT-2199G-01-00

—

$132.57

In stock

40

BOLT, HEXAGON

97017-06025-00

—

$2.98

In stock

41

WASHER, PLATE (8K2)

90201-06778-00

—

$3.69

In stock

42

WASHER, PLATE (4F4)

90201-063A5-00

—

$6.88

In stock

43

NUT, NYLON

95707-06300-00

—

$3.20

In stock

44

GROMMET (22F)

90480-10348-00

—

$1.49

In stock

45

STAY, SEAT

85R-2471A-00-00

—

$28.00

In stock

46

HOLDER, 2

85R-2639F-00-00

—

$1.95

In stock

47

TOOL KIT

85L-28100-01-00

—

$70.22

In stock

48

TRIM 1

8AT-2196T-00-00

—

$45.48

In stock

49

RIVET, BLIND(8AC)

90267-40172-00

—

$1.54

In stock

50

WASHER, PLATE

90201-042E0-00

—

$6.38

In stock

51

DAMPER, NOISE 12

8AT-77272-10-00

1
Out of stock

52

DAMPER, NOISE 13

8AT-77273-10-00

—

$54.89

In stock

53

DAMPER, NOISE 14

8AT-77274-00-00

—

$42.26

In stock

54

DAMPER, NOISE 15

8AT-77275-00-00

—

$7.34

In stock
