2019 Suzuki UH200AL9 Frame Cover Diagram

← All diagrams

Find the part on the Frame Cover diagram for your 2019 Suzuki UH200AL9, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

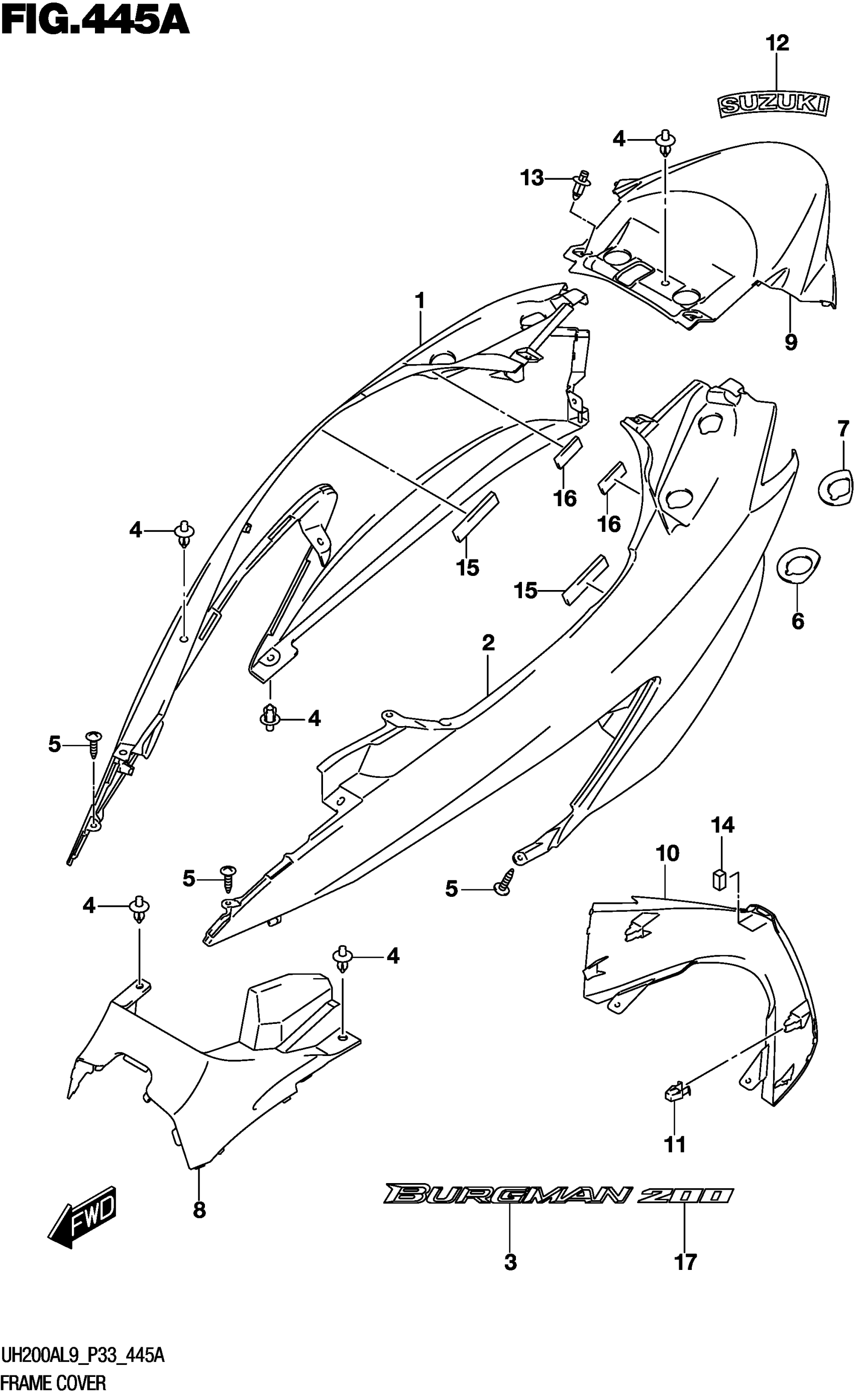

2019 Suzuki UH200AL9 Frame Cover Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1-1

COVER, FRAME RH (GRAY)

47111-12JA2-PGZ

1
Out of stock

1-2

COVER, FRAME RH (BLACK)

47111-12JA2-YKV

1
Out of stock

1-3

COVER, FRAME RH (WHITE)

47111-12JA2-YUH

1
Out of stock

2-1

COVER, FRAME LH (GRAY)

47211-12JA2-PGZ

1
Out of stock

2-2

COVER, FRAME LH (BLACK)

47211-12JA2-YKV

1
Out of stock

2-3

COVER, FRAME LH (WHITE)

47211-12JA2-YUH

1
Out of stock

3

EMBLEM,FRAME COVER

68131-12JA0

2
Out of stock

4

CLIP (7.6X25.7,BLACK)

09409-08308-5ES

8
Out of stock

5

SCREW

03541-0516A

3
Out of stock

6

CUSHION,FRAME COVER FR

47161-12JB0

2
Out of stock

7

CUSHION,FRAME COVER RR

47162-12JB0

2
Out of stock

8

COVER,FRAME FR (BLACK)

47351-12JA0-291

1
Out of stock

9-1

COVER, CENTER (GRAY)

47311-12JA0-PGZ

1
Out of stock

9-2

COVER, CENTER (BLACK)

47311-12JA0-YKV

1
Out of stock

9-3

COVER,FRAME CTR (WHITE)

47311-12JA0-YUH

1
Out of stock

10-1

COVER, REAR LOWER (GRAY)

47411-12JA0-PGZ

1
Out of stock

10-2

COVER, REAR LOWER (BLACK)

47411-12JA0-YKV

—
Out of stock

10-3

COVER,FRAME LWR (WHITE)

47411-12JA0-YUH

1
Out of stock

11

CLIP (10.5X14.3)

09409-08326

2
Out of stock

12-1

EMBLEM "SUZUKI" (SILVER/GRAY) | FOR PGZ

68131-03HB0-AJK

—
Out of stock

12-2

EMBLEM "SUZUKI" (GRAY/BLACK) | FOR YKV

68131-03HB0-AHW

1
Out of stock

12-3

EMBLEM,"SUZUKI" (GRAY/WHITE) | FOR YUH

68131-03HB0-ALZ

1
Out of stock

13

CLIP

09409-06329

2
Out of stock

14

CUSHION,FR BOX NO.4

92152-12JA0

2
Out of stock

15

CUSHION (50X8X5)

47163-12JA0

2
Out of stock

15

CUSHION (50X8X5)

47163-12JA0

1
Out of stock

16

CUSHION,FRAME COVER UPR NO.2

47164-12JA0

2
Out of stock

16

CUSHION,FRAME COVER UPR NO.2

47164-12JA0

1
Out of stock

17-1

EMBLEM "200" (SILVER/GRAY) | FOR PGZ

68131-03H30-AJK

2
Out of stock

17-2

EMBLEM "200" (GRAY/BLACK) | FOR YKV

68131-03H30-AHW

—
Out of stock

17-3

EMBLEM,"200" (GRAY/WHITE) | FOR YUH

68131-03H30-ALZ

2
Out of stock
