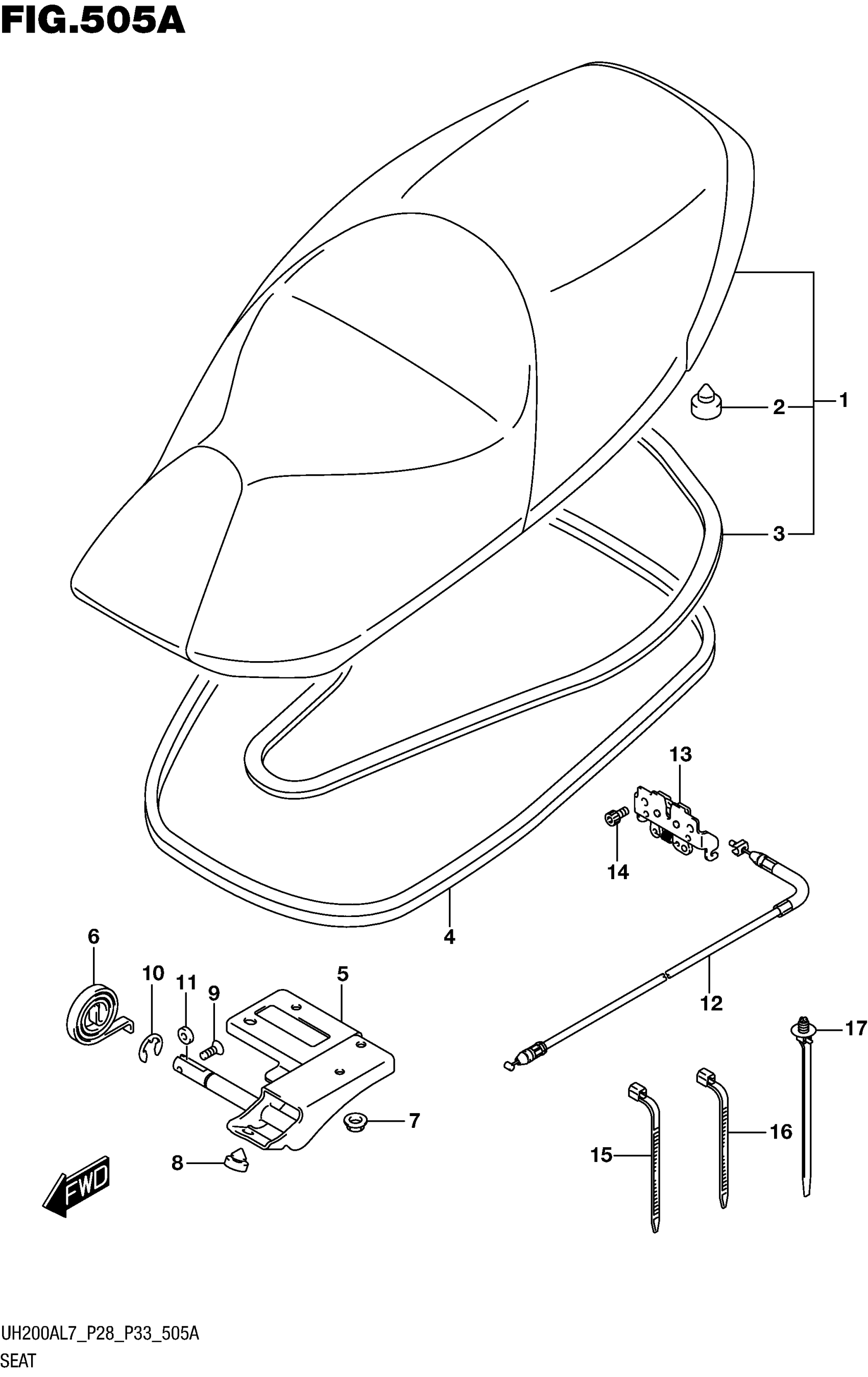

Suzuki UH200AL7 (2017) SEAT Diagram
#
Description
Price
1
SEAT SET (BLACK/GRAY) This part replaces 45100-12J40-BFY.
45800-12J40-A0R
Unavailable
2
.CUSHION, SEAT MOUNT REAR
45148-20G80
Unavailable
3
CUSHION,SEAT This part replaces 45148-12J10.
45148-12J00
Unavailable
4
MOLDING,SEAT
45211-12J00
Unavailable
5
BRACKET,SEAT HINGE UPPER
45250-12J20
Unavailable
6
SPRING,SEAT HINGE
45275-03H00
Unavailable
7
NUT
08316-1006A
Unavailable
8
CUSHION (11.5X22X20)
09321-10002
Unavailable
10
E-RING
08332-1112A
Unavailable
11
SPACER (5.2X13X3.2)
09180-05004
Unavailable
12
CABLE,SEAT LOCK
45280-12J20
Unavailable
13
BRACKET, STRIKER SUPPORT
45700-12J00
Unavailable
14
BOLT
01547-0612A
Unavailable
15
CLAMP (L:165)
09407-18402
Unavailable
16
CLAMP (L:125)
09407-14403
Unavailable
17
CLAMP (L:154)
09407-17403
Unavailable
