FRONT BOX

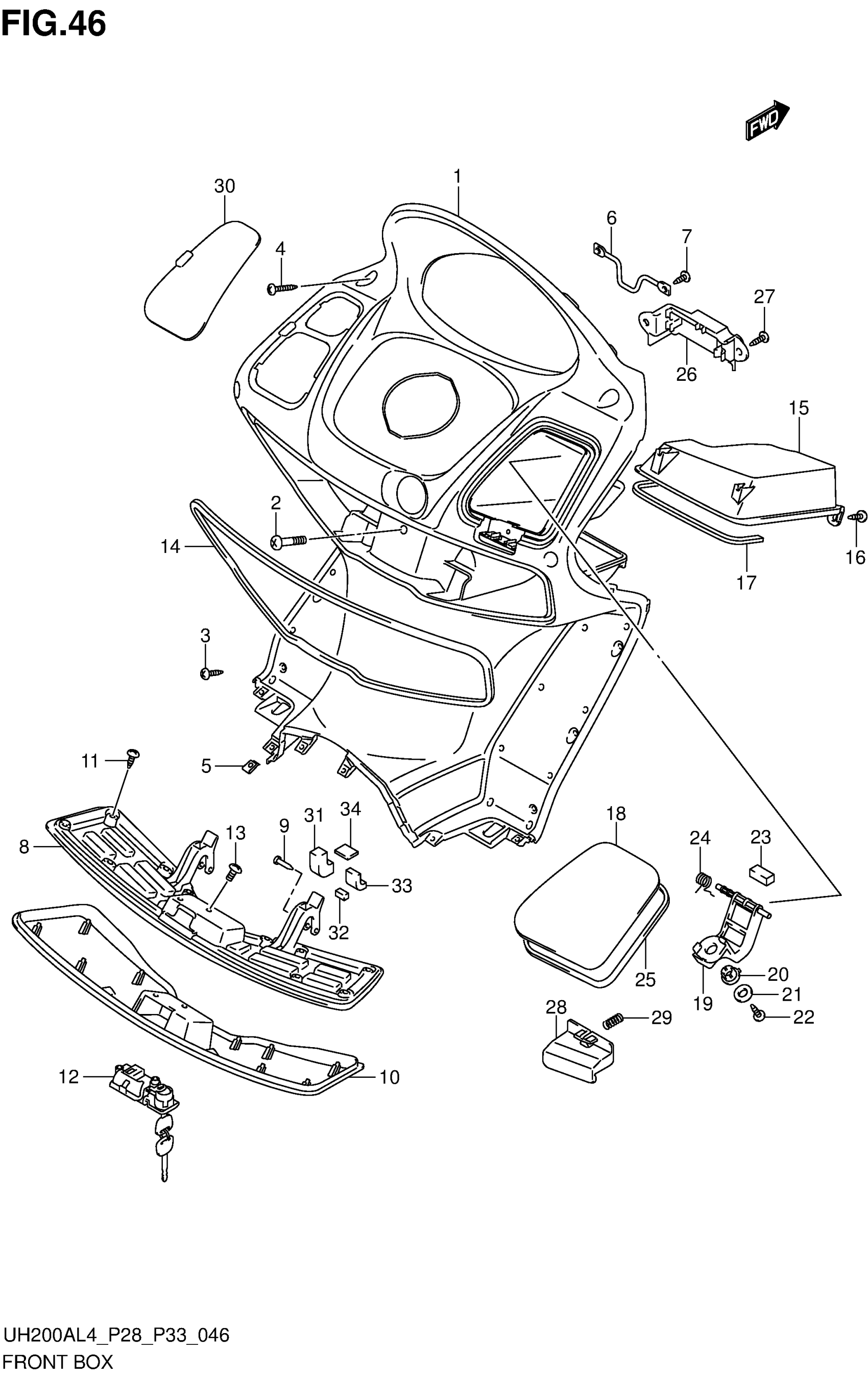

Suzuki UH200AL4 (2014) FRONT BOX Diagram
#
1
BOX,FRONT This part replaces 92111-12JA0-291.
92111-12JC0-291
Unavailable
2 9
1
SCREW (6X12)
Unavailable
3
SCREW
03541-0516A
Unavailable
4
SCREW
03541-0525B
Unavailable
5
NUT
09148-05038
Unavailable
6
STRIKER, FRONT BOX HINGE
92171-03H00
Unavailable
7
SCREW
03541-0512A
Unavailable
8
LID, INNER
92122-12JA0
Unavailable
9
PIN
73423-50G00
Unavailable
10
LID, OUTER (BLACK)
92121-12JA0-291
Unavailable
11
SCREW
03541-0412A
Unavailable
12
LOCK SET FRONT BOX
92100-12810
Unavailable
13
SCREW
02142-0512A
Unavailable
14
CUSHION, BOX
92114-03H00
Unavailable
15
BOX, INNER (BLACK) This part replaces 92123-12JA0-291.
92123-12JB0-291
Unavailable
16
SCREW
03541-0516A
Unavailable
17
CUSHION, INNER BOX
92141-12JA0
Unavailable
18
LID, FRONT PANEL (BLACK)
92142-12JA0-291
Unavailable
19
ARM, LID
92148-12JA0
Unavailable
20
STOPPER, FORONT PANEL LID
92149-12JA0
Unavailable
21
CUSHION
09320-09004
Unavailable
22
SCREW (5X16)
09132-05041
Unavailable
23
CUSHION,FR PANEL LID NO.1
92146-12JA0
Unavailable
24
SPRING,FR PANEL LID NO.1
92145-03H00
Unavailable
25
CUSHION,FR PANEL LID NO.2
92147-12JA0
Unavailable
26
RETAINER, FRONT PANEL
92158-12JA0
Unavailable
27
SCREW
03541-0516A
Unavailable
28
LOCK, FRONT PANEL BOX (BLACK)
92143-12JA0-291
Unavailable
29
SPRING
92144-14G01
Unavailable
30
LID,FR BOX UPR,L (BLACK) This part replaces 92112-12JA0-291.
92112-12JB0-291
Unavailable
31
CUSHION,FR BOX NO.3
92151-12JA0
Unavailable
32
CUSHION, BOX NO.4
92152-12JA0
Unavailable
33
CUSHION,FR BOX NO.5
92153-12JA0
Unavailable
34
CUSHION,FR BOX NO.6
92154-12JA0
Unavailable
