1977 Yamaha TY250 (TY250D) Handle-Wire Diagram

← All diagrams

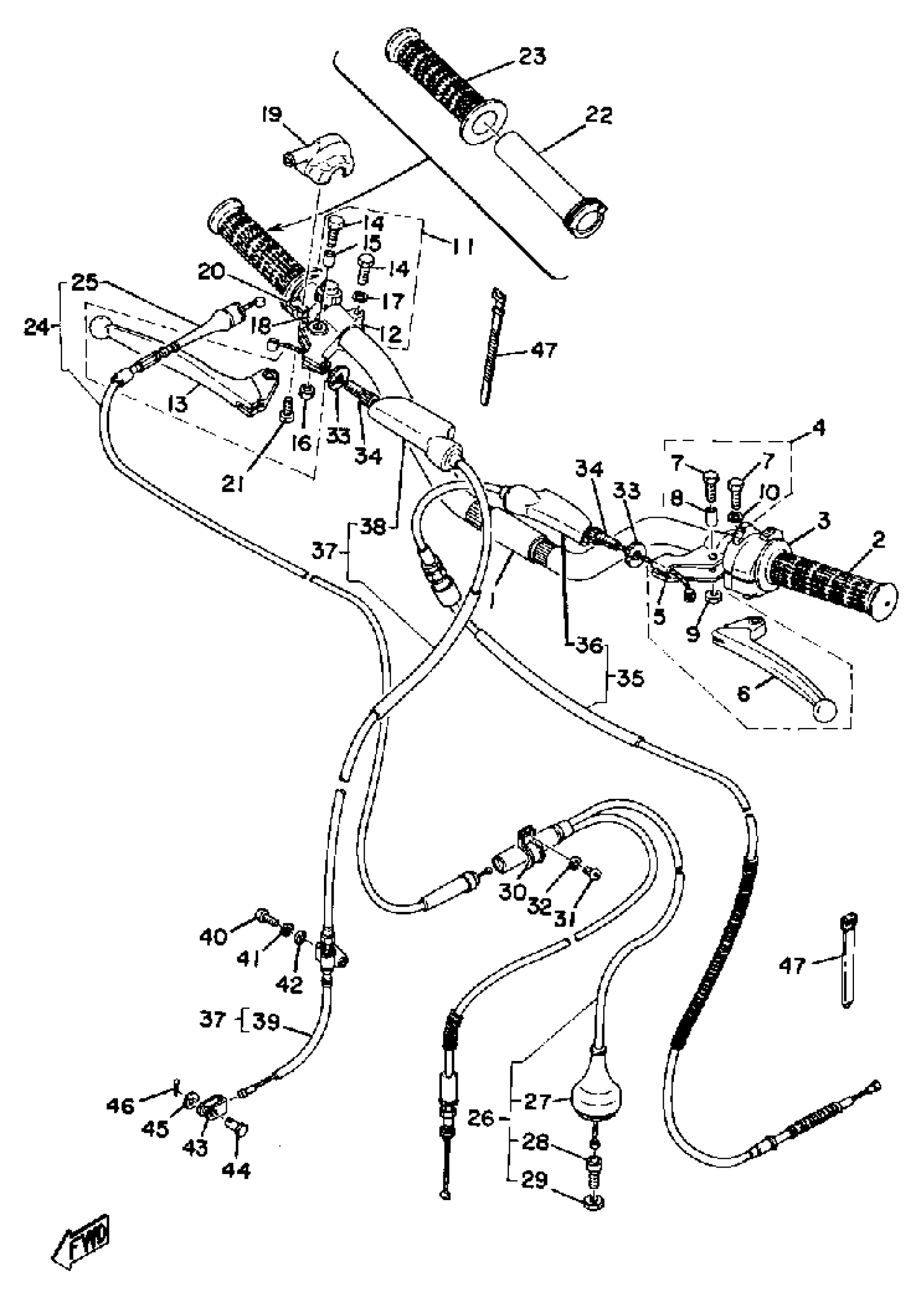

Find the part on the Handle-Wire diagram for your 1977 Yamaha TY250 (TY250D), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1977 Yamaha TY250 (TY250D) Handle-Wire Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLE

525-26111-01-00

—

$195.71

In stock

2

GRIP (L.H)

3GB-26241-00-00

1

$19.00

In stock

3

SWITCH, HANDLE 2

434-83975-00-00

1
Out of stock

4

LEVER HOLDER ASSY 1

214-82910-07-00

1
Out of stock

5

HOLDER, LEVER (L.H)

214-82911-01-00

1

$48.32

In stock

6

LEVER(L.H)

214-83912-00-00

1

$19.48

In stock

7

BOLT, HEXAGON

97013-06022-00

1

$1.20

In stock

8

COLLAR, LEVER

214-83913-00-00

1

$6.49

In stock

9

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

10

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

11

LEVER HOLDER ASSEMBLY 2

(583-82920-31-00)

1
Out of stock

12

HOLDER, LEVER (R.H)

233-82921-31-00

1

$58.60

In stock

13

LEVER(R.H)

233-83922-30-00

1

$19.29

In stock

14

BOLT, HEXAGON

97013-06022-00

1

$1.20

In stock

15

COLLAR, LEVER

214-83913-00-00

1

$6.49

In stock

16

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

17

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

18

SWITCH, HANDLE 1

(363-83976-01-00)

1
Out of stock

19

CAP, GRIP UPPER

493-26281-00-39

1
Out of stock

20

CAP GRIP LOWER

493-26282-00-39

1
Out of stock

21

SCREW, PAN HEAD(6B0)

97885-05016-00

1

$3.96

In stock

22

TUBE, THROTTLE GUIDE

434-26243-12-00

—
Out of stock

23

GRIP RH

493-26242-00-00

1
Out of stock

24

CABLE, THROTTLE 1

434-26311-00-00

1
Out of stock

25

. BOOT, THROTTLE CBLE

322-26316-00-00

1
Out of stock

26

CABLE, THROTTLE 2

493-26312-02-00

1
Out of stock

27

. CAP, RUBBER

401-26329-00-00

1
Out of stock

28

JOINT, CABLE

(322-26347-00-00)

1
Out of stock

29

NUT, HEXAGON

(90170-06156-00)

1
Out of stock

30

HOLDER

363-26393-00-00

1
Out of stock

31

SCREW PAN HEAD

98580-06010-00

—

$6.17

In stock

32

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

33

NUT

90179-08030-00

—

$3.78

In stock

34

BOLT

90123-08002-00

—

$8.93

In stock

35

CABLE, CLUTCH

434-26335-03-00

1
Out of stock

36

COVER, LEVER

498-26372-00-00

—

$26.34

In stock

37

WIRE, BRAKE 1

434-26341-05-00

—
Out of stock

38

COVER, LEVER

498-26372-00-00

—

$26.34

In stock

39

BOOT, CABLE

(434-26342-01-00)

1
Out of stock

40

SCREW, PAN

98507-06014-00

—

$6.18

In stock

41

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

42

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

43

JOINT, WIRE

156-26347-00-00

—

$7.51

In stock

44

PIN W/HOLE 307181180000

90240-08013-00

—

$5.10

In stock

45

WASHER, PLATE 1562722600

90201-08083-00

—
Out of stock

46

PIN, COTTER

91490-20025-00

—

$1.31

In stock

47

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock
