1976 Yamaha TY175 (TY175C) Handle - Wire Diagram

← All diagrams

Find the part on the Handle - Wire diagram for your 1976 Yamaha TY175 (TY175C), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

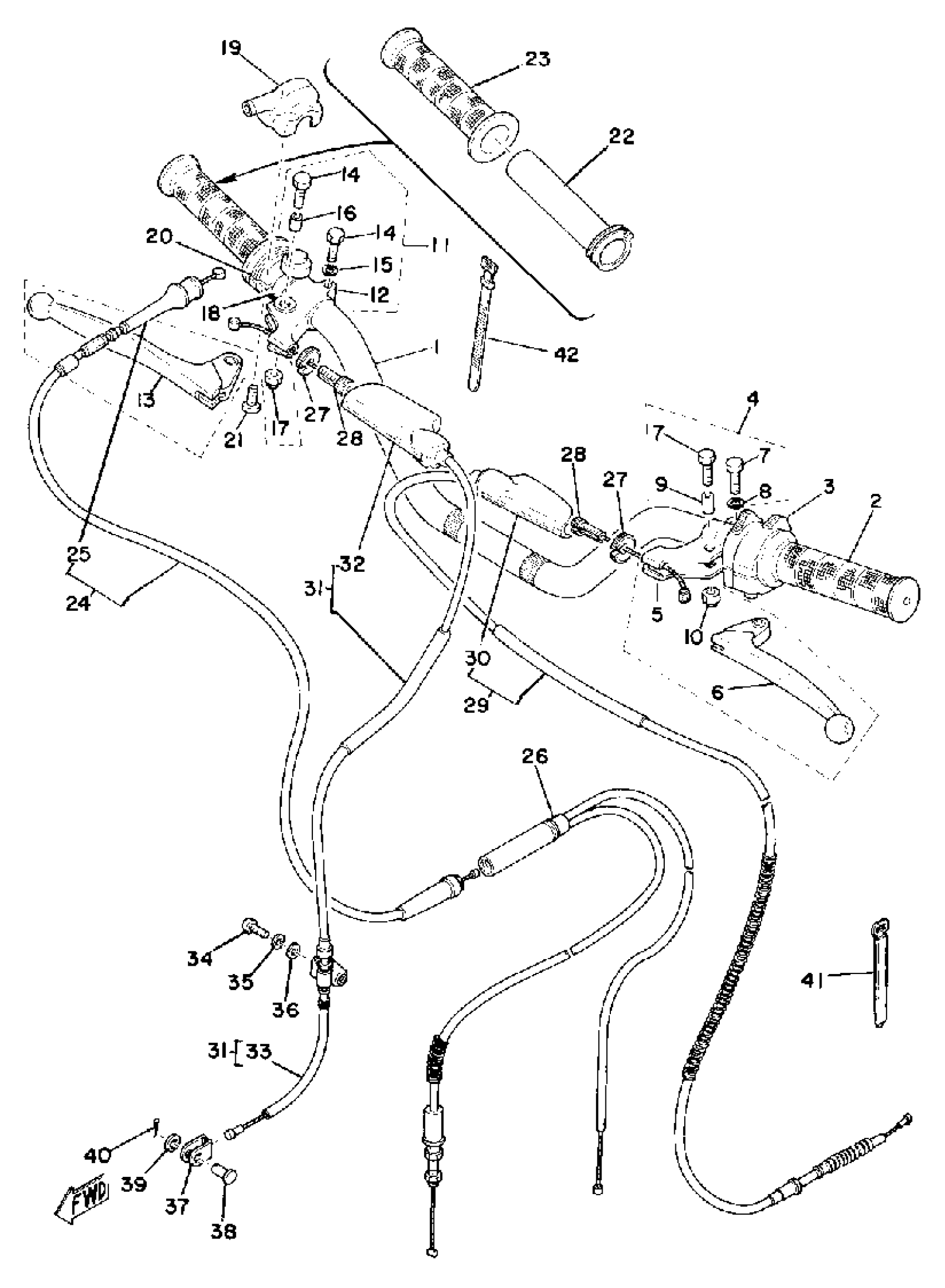

1976 Yamaha TY175 (TY175C) Handle - Wire Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLE

525-26111-01-00

—

$195.71

In stock

2

GRIP (L.H)

3GB-26241-00-00

1

$19.00

In stock

3

SWITCH, HANDLE 2

434-83975-00-00

1
Out of stock

4

LEVER HOLDER ASSY 1

214-82910-07-00

1
Out of stock

5

HOLDER, LEVER (L.H)

214-82911-01-00

1

$48.32

In stock

6

LEVER(L.H)

214-83912-00-00

1

$19.48

In stock

7

BOLT(3DM)

97024-06020-00

1

$6.17

In stock

8

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

9

COLLAR, LEVER

214-83913-00-00

1

$6.49

In stock

10

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

11

LEVER HOLDER ASSEMBLY 2

(233-82920-33-00)

1
Out of stock

12

HOLDER, LEVER (R.H)

233-82921-31-00

1

$58.60

In stock

13

LEVER(R.H)

233-83922-30-00

1

$19.29

In stock

14

BOLT, HEXAGON

97017-06025-00

1

$2.98

In stock

15

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

16

COLLAR, LEVER

214-83913-00-00

1

$6.49

In stock

17

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

18

SWITCH, HANDLE 1

(363-83976-01-00)

1
Out of stock

19

CAP, GRIP UPPER

493-26281-00-39

1
Out of stock

20

CAP GRIP LOWER

493-26282-00-39

1
Out of stock

21

SCREW, PAN HEAD

98580-05020-00

1

$1.39

In stock

22

TUBE, THROTTLE GUIDE

434-26243-12-00

—
Out of stock

23

GRIP RH

493-26242-00-00

1
Out of stock

24

CABLE, THROTTLE 1

525-26311-01-00

1
Out of stock

25

. BOOT, THROTTLE CBLE

322-26316-00-00

1
Out of stock

26

CABLE, THROTTLE 2

525-26312-01-00

1
Out of stock

27

NUT

90179-08030-00

—

$3.78

In stock

28

BOLT

90123-08002-00

—

$8.93

In stock

29

WIRE, CLUTCH

525-26335-00-00

—
Out of stock

30

COVER, LEVER

498-26372-00-00

—

$26.34

In stock

31

WIRE, BRAKE 1

434-26341-05-00

—
Out of stock

32

COVER, LEVER

498-26372-00-00

—

$26.34

In stock

33

BOOT, CABLE

(434-26342-01-00)

1
Out of stock

34

SCREW, PAN

98507-06014-00

—

$6.18

In stock

35

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

36

YBS66-6 WASHER, PLAIN

92990-06200-00

—

$0.78

In stock

37

JOINT, WIRE

156-26347-00-00

—

$7.51

In stock

38

PIN W/HOLE 307181180000

90240-08013-00

—

$5.10

In stock

39

WASHER, PLATE 1562722600

90201-08083-00

—
Out of stock

40

PIN, COTTER

91490-20025-00

—

$1.31

In stock

41

BAND

341-26397-01-00

1
Out of stock

42

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock
