2000 Yamaha Trailway CA (TW200MC) Front Fork Diagram

← All diagrams

Find the part on the Front Fork diagram for your 2000 Yamaha Trailway CA (TW200MC), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

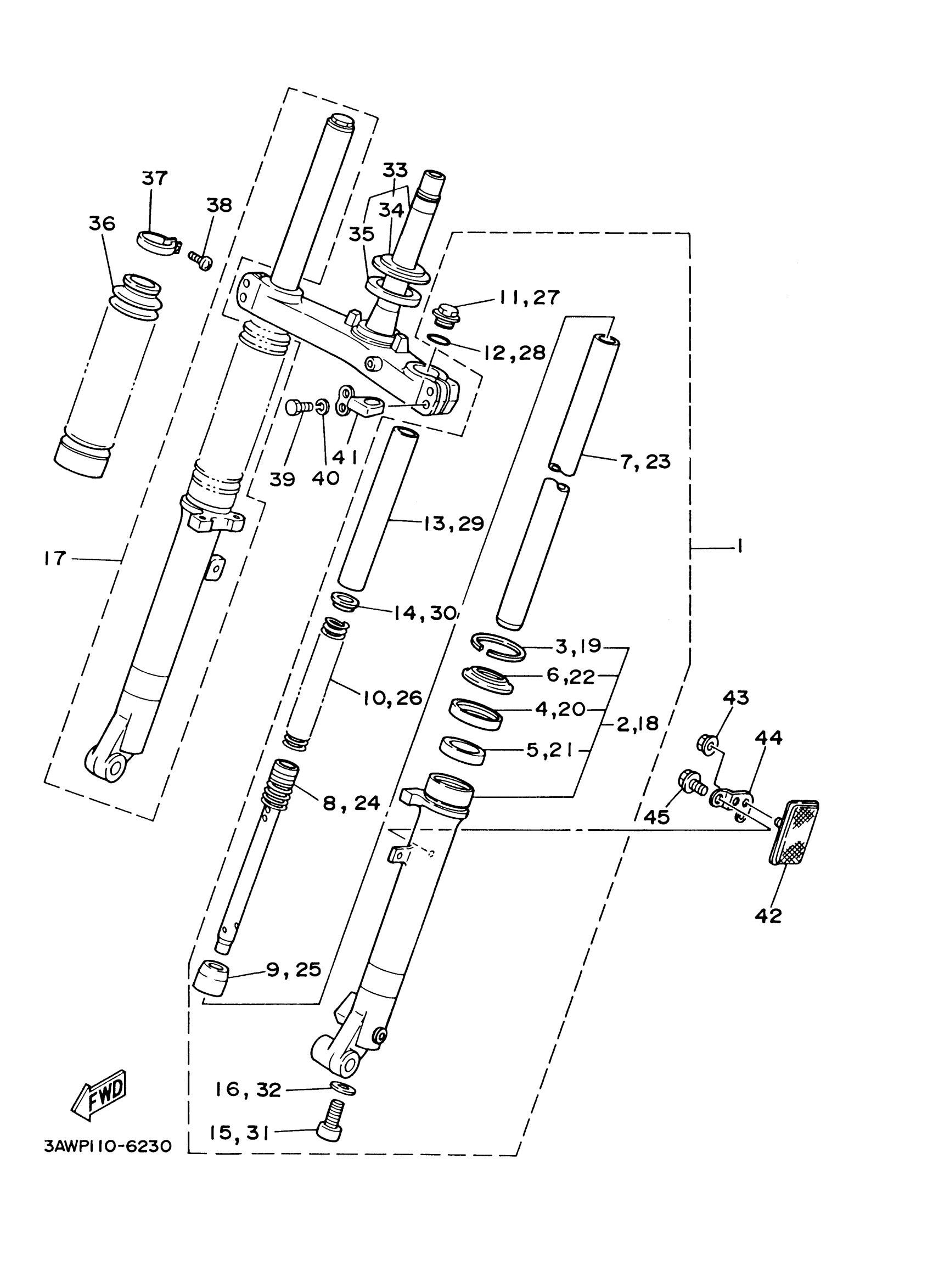

2000 Yamaha Trailway CA (TW200MC) Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FORK ASSEMBLY (L.H)

2JX-23102-00-00

1
Out of stock

2

. TUBE, OUTER (LEFT)

2JX-23126-00-00

1
Out of stock

3

RING, SNAP

22W-23153-L0-00

1

$7.51

In stock

4

OIL SEAL

22W-23145-L0-00

1

$16.94

In stock

5

METAL, SLIDE 1

51Y-23125-00-00

1

$24.14

In stock

6

SEAL, DUST

54G-23144-00-00

1

$13.89

In stock

7

INNER TUBE COMP.1

2JX-23110-00-00

1

$272.08

In stock

8

CYLINDER COMP., FRONT FORK

2JX-23170-00-00

—

$43.51

In stock

9

. SPINDLE, TAPER

39K-23173-00-00

1
Out of stock

10

SPRING, FRONT FORK

2JX-23141-00-00

1

$33.98

In stock

11

BOLT, CAP

2JN-23111-00-00

1

$40.09

In stock

12

O-RING

3J2-23114-00-00

1

$7.51

In stock

13

SPACER

22U-23118-01-00

—

$7.91

In stock

14

. SEAT, SPRING UPPER

583-23142-00-00

1
Out of stock

15

BOLT, HEXAGON SOCKET HEAD

3D8-23181-00-00

1

$7.65

In stock

16

GASKET

509-23158-L0-00

—

$14.34

In stock

17

FRONT FORK ASSEMBLY (R.H)

2JX-23103-00-00

1
Out of stock

18

. TUBE, OUTER (RIGHT)

2JX-23136-00-00

1
Out of stock

19

RING, SNAP

22W-23153-L0-00

1

$7.51

In stock

20

OIL SEAL

22W-23145-L0-00

1

$16.94

In stock

21

METAL, SLIDE 1

51Y-23125-00-00

1

$24.14

In stock

22

SEAL, DUST

54G-23144-00-00

1

$13.89

In stock

23

INNER TUBE COMP.1

2JX-23110-00-00

1

$272.08

In stock

24

CYLINDER COMP., FRONT FORK

2JX-23170-00-00

—

$43.51

In stock

25

. SPINDLE, TAPER

39K-23173-00-00

1
Out of stock

26

SPRING, FRONT FORK

2JX-23141-00-00

1

$33.98

In stock

27

BOLT, CAP

2JN-23111-00-00

1

$40.09

In stock

28

O-RING

3J2-23114-00-00

1

$7.51

In stock

29

SPACER

22U-23118-01-00

—

$7.91

In stock

30

. SEAT, SPRING UPPER

583-23142-00-00

1
Out of stock

31

BOLT, HEXAGON SOCKET HEAD

3D8-23181-00-00

1

$7.65

In stock

32

GASKET

509-23158-L0-00

—

$14.34

In stock

33

UNDER BRACKET COMP.

3LY-23340-01-00

1
Out of stock

34

RACE, BALL 1

B6E-23411-00-00

—

$7.02

In stock

35

SEAL, DUST

164-23462-00-00

—

$6.42

In stock

36

BOOT

2JX-23191-20-00

1
Out of stock

37

BAND, BOOT

2K5-23192-00-00

—

$19.11

In stock

38

SCREW, BOOT BAND

1W4-23194-L0-00

—

$6.43

In stock

39

BOLT

97013-08035-00

—

$4.80

In stock

40

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

41

HOLDER, CABLE

5Y1-23317-00-00

1
Out of stock

42

FRONT REFLECTOR ASSY

23V-85110-00-00

—

$21.52

In stock

43

NUT, FLANGE(3GM)

95707-05500-00

—

$6.18

In stock

44

BRACKET, REFLECTOR 1

2JX-85112-00-00

1
Out of stock

45

BOLT, FLANGE

95817-06008-00

—

$4.70

In stock
