1981 Yamaha TT500 (TT500H) Frame-Side Cover Diagram

← All diagrams

Find the part on the Frame-Side Cover diagram for your 1981 Yamaha TT500 (TT500H), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

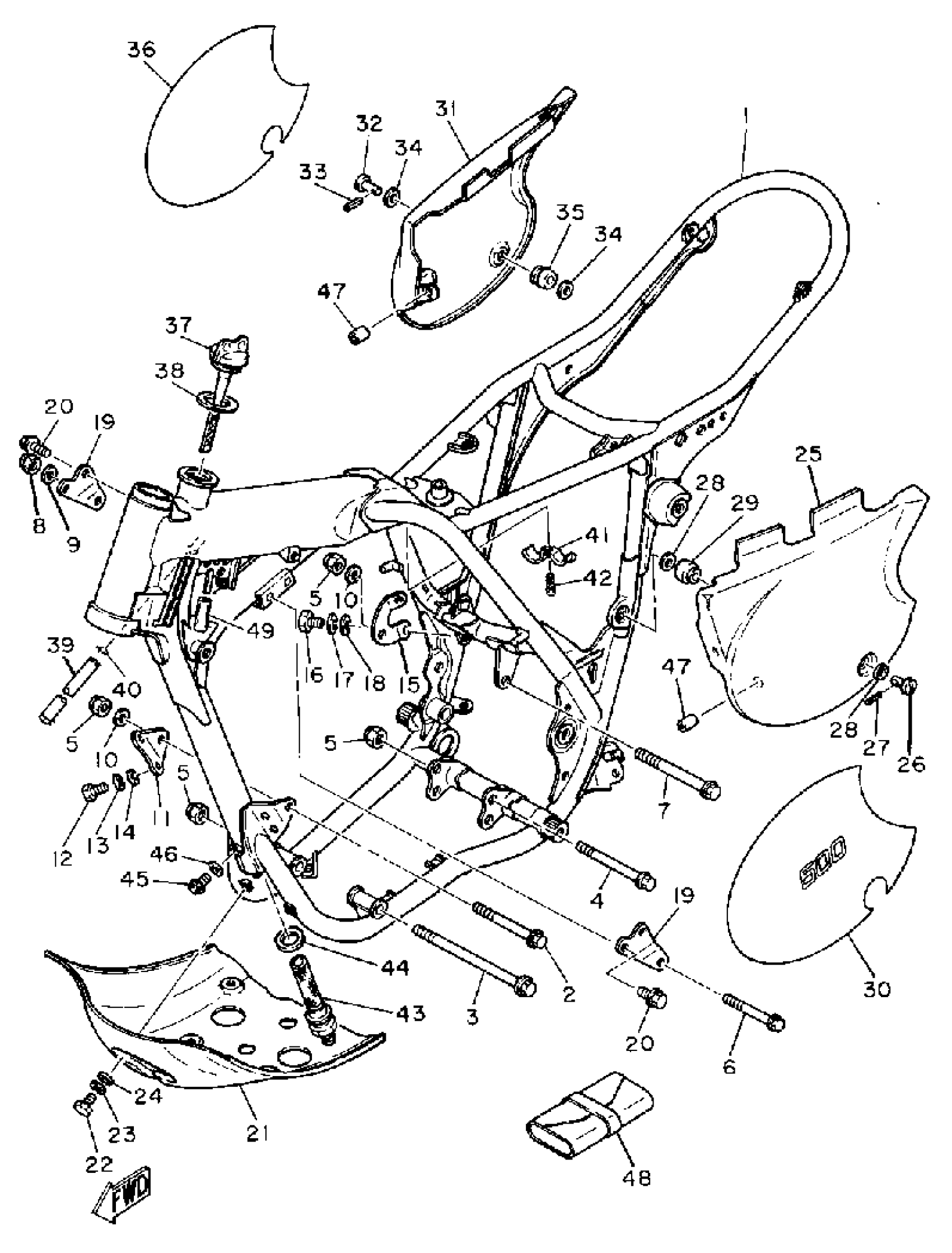

1981 Yamaha TT500 (TT500H) Frame-Side Cover Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME

(2Y0-21110-00-33)

1
Out of stock

2

BOLT, WASHER BASED(1RU)

90105-10747-00

1
Out of stock

3

BOLT (583 FRAME)

90105-10063-00

1

$8.98

In stock

4

BOLT, WASHER BASED (2H7)

90105-10105-00

1
Out of stock

5

1

$6.02

In stock

6

BOLT, FLANGE

95814-08080-00

1
Out of stock

7

—

$11.26

In stock

8

NUT, SELF-LOCKING (3Y2)

90185-08089-00

1

$7.31

In stock

9

WASHER, CONICAL SPRING

90208-08011-00

1
Out of stock

10

WASHER, PLATE (26H)

90201-102G9-00

1

$6.38

In stock

11

STAY, ENGINE 3

583-21316-00-00

1
Out of stock

12

BOLT (682)

97013-08025-00

1

$6.80

In stock

13

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

14

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

15

STAY, ENGINE 4

1T1-21317-00-00

1
Out of stock

16

BOLT (682)

97013-08025-00

1

$6.80

In stock

17

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

18

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

19

STAY,ENGINE 2

583-21315-00-00

1
Out of stock

20

BOLT WASHER BASED (1J7)

90105-08066-00

—

$6.82

In stock

21

PROTECTOR, ENGINE

1T1-21471-01-00

1
Out of stock

22

BOLT(8CP)

97017-06014-00

—

$5.12

In stock

23

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

24

WASHER, PLATE

90201-06020-00

—

$6.28

In stock

25

COVER, SIDE 1

2Y0-21711-20-00

1
Out of stock

26

KNOB, SIDE COVER

583-21714-00-00

—

$7.51

In stock

27

PIN, SPRING (583)

91609-25018-00

—

$5.89

In stock

28

WASHER, PLATE

90201-06095-00

—

$6.31

In stock

29

DAMPER, SIDE COVER

583-21747-00-00

—
Out of stock

30

EMBLEM 6

2Y0-21786-20-00

1
Out of stock

31

COVER, SIDE 2

2Y0-21721-20-00

1
Out of stock

32

KNOB, SIDE COVER

583-21714-00-00

—

$7.51

In stock

33

PIN, SPRING (583)

91609-25018-00

—

$5.89

In stock

34

WASHER, PLATE

90201-06095-00

—

$6.31

In stock

35

DAMPER, SIDE COVER

583-21747-00-00

—
Out of stock

36

EMBLEM 7

(2Y0-21787-20-00)

1
Out of stock

37

BODY, CAP

2J2-21771-10-00

—
Out of stock

38

GASKET (583 OIL TANK CAP)

90430-27124-00

—
Out of stock

39

HOSE (L200)

90445-11289-00

—
Out of stock

40

CLIP

90467-100A1-00

—
Out of stock

41

CLAMP, DAMPER

(583-21755-00-00)

1
Out of stock

42

SCREW, TAPPING(6U1)

97780-50610-00

—
Out of stock

43

NET, OIL TANK FILTER

583-21756-00-00

—
Out of stock

44

GASKET (583 OIL TANK)

90430-22123-00

—

$8.06

In stock

45

BOLT, FLANGE

95817-08012-00

—

$3.98

In stock

46

WASHER, PLATE 3411117500

90201-08087-00

—

$3.13

In stock

47

HOSE (L70)

90445-112E0-00

—

$5.66

In stock

48

TOOL KIT (1E6-28100-10)

1JN-W2810-00-00

1
Out of stock

49

HOSE

(90446-07114-00)

1
Out of stock
