1978 Yamaha TT500 (TT500E) Headlight-Taillight Diagram

← All diagrams

Find the part on the Headlight-Taillight diagram for your 1978 Yamaha TT500 (TT500E), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

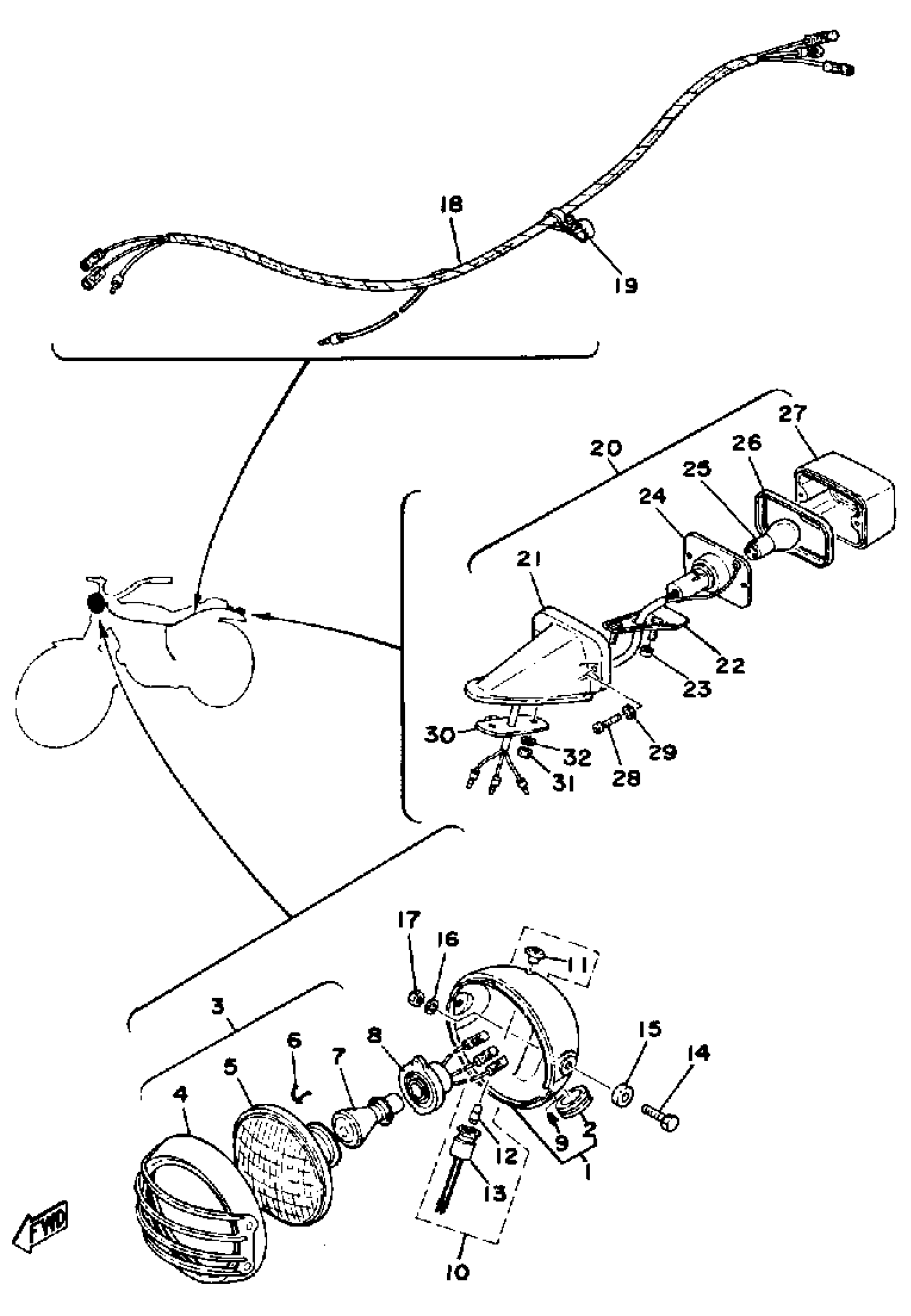

1978 Yamaha TT500 (TT500E) Headlight-Taillight Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BODY ASSEMBLY, HEADLIGHT

539-84130-00-36

1
Out of stock

2

GROMMET (L)

150-84153-00-00

1

$17.41

In stock

3

TOOL

UNA-VAILA-BL-EI

1
Out of stock

4

. RIM, HEADLIGHT

493-84115-60-00

1
Out of stock

5

. LENS ASSEMBLY

434-84120-60-00

1
Out of stock

6

SPRING, REFLECTOR SET

195-84324-00-00

1

$5.93

In stock

7

BULB,HEAD LAMP(6V35/35W)

214-84114-60-00

1

$19.58

In stock

8

SOCKET

214-84112-61-00

1
Out of stock

9

SCREW, OVAL HEAD (1A0)

90152-05005-00

1

$2.82

In stock

10

PILOT LIGHT ASSEMBLY

214-84101-61-00

1
Out of stock

11

BODY, PILOT LIGHT

256-84357-61-00

1
Out of stock

12

BULB,METER(6V1.5W)

104-83517-10-00

1

$7.43

In stock

13

. SOCKET CORD ASSEMBLY 2

214-84150-61-00

1
Out of stock

14

BOLT, HEXAGON

97013-08030-00

1

$3.20

In stock

15

COLLAR

(90387-08483-00)

1
Out of stock

16

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

17

NUT(6L2)

95333-08600-00

—

$3.20

In stock

18

WIRE HARNESS ASSEMBLY

(583-82590-90-00)

1
Out of stock

19

UNAVAILABLE IN PRICE BOOK

58-39027-40-00

1
Out of stock

20

TAILLIGHT ASSEMBLY

434-84500-64-00

1
Out of stock

21

. BRACKET, TAILLIGHT

434-84519-64-00

1
Out of stock

22

TAILLIGHT ASSEMBLY

434-84500-64-00

1
Out of stock

23

. UNAVAILABLE IN PRICE BOOK

43-48455-76-00

1
Out of stock

24

. CORD, TAILLIGHT

434-84517-61-00

1
Out of stock

25

BULB,TAIL LAMP(6V17/5.3W)

122-84514-30-00

1
Out of stock

26

RIM,TAILLIGHT

5AU-83323-01-00

1
Out of stock

27

LENS, TAIL LAMP

434-84521-69-00

—
Out of stock

28

. SCREW, LENS FITTING

434-84524-61-00

1
Out of stock

29

WASHER, PLATE 8067717800

90201-05029-00

—

$5.12

In stock

30

WASHER, SPECIAL

(434-84525-01-00)

1
Out of stock

31

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

32

NUT, HEXAGON (663)

95380-05600-00

—

$6.17

In stock
