1977 Yamaha TT500 (TT500D) Frame Side Cover Diagram

← All diagrams

Find the part on the Frame Side Cover diagram for your 1977 Yamaha TT500 (TT500D), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

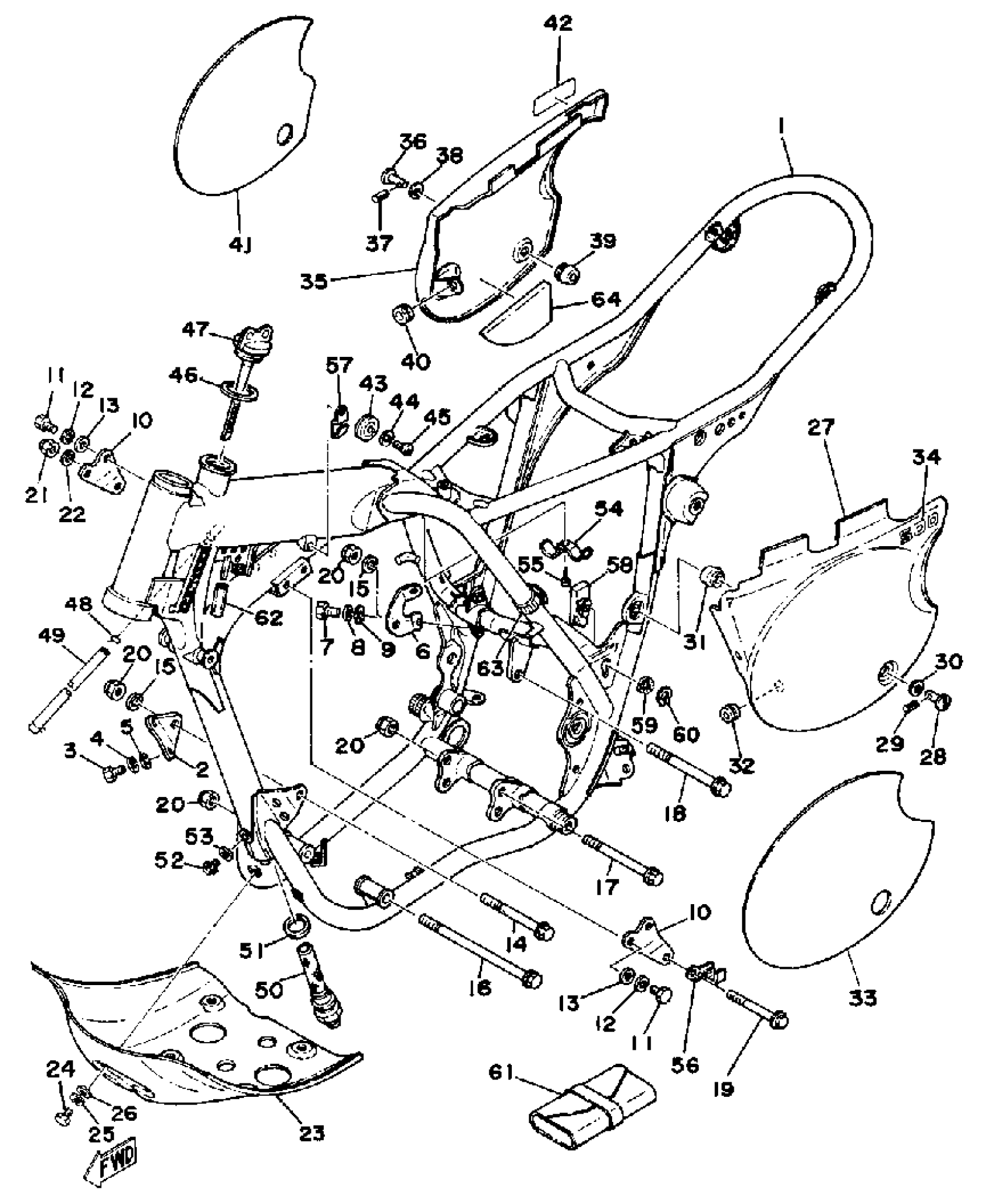

1977 Yamaha TT500 (TT500D) Frame Side Cover Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME

(1T1-21110-00-33)

1
Out of stock

2

STAY, ENGINE 3

583-21316-00-00

1
Out of stock

3

BOLT (682)

97013-08025-00

1

$6.80

In stock

4

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

5

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

6

STAY, ENGINE 4

1T1-21317-00-00

1
Out of stock

7

BOLT (682)

97013-08025-00

1

$6.80

In stock

8

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

9

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

10

STAY,ENGINE 2

583-21315-00-00

1
Out of stock

11

BOLT(JA9)

90101-08691-00

1

$4.65

In stock

12

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

13

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

14

BOLT, WASHER BASED(1RU)

90105-10747-00

1
Out of stock

15

WASHER, PLATE (26H)

90201-102G9-00

1

$6.38

In stock

16

BOLT (583 FRAME)

90105-10063-00

—

$8.98

In stock

17

BOLT, WASHER BASED (2H7)

90105-10105-00

—
Out of stock

18

—

$11.26

In stock

19

BOLT, FLANGE

95814-08080-00

1
Out of stock

20

—

$6.02

In stock

21

NUT, SELF-LOCKING (3Y2)

90185-08089-00

—

$7.31

In stock

22

WASHER, CONICAL SPRING

90208-08011-00

1
Out of stock

23

UNAVAILABLE IN PRICE BOOK

1G1-21471-01-00

1
Out of stock

24

BOLT(8CP)

97017-06014-00

—

$5.12

In stock

25

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

26

WASHER, PLATE 8221447500

90201-06057-00

—
Out of stock

27

UNAVAILABLE IN PRICE BOOK

1G1-21711-00-00

1
Out of stock

28

KNOB, SIDE COVER

583-21714-00-00

—

$7.51

In stock

29

PIN, SPRING (583)

91609-25018-00

—

$5.89

In stock

30

WASHER, PLATE

90201-06095-00

—

$6.31

In stock

31

DAMPER, SIDE COVER

583-21747-00-00

—
Out of stock

32

GROMMET (583 SIDE COVER)

90480-01176-00

—

$9.15

In stock

33

EMBLEM 6

(583-21786-00-00)

1
Out of stock

34

EMBLEM 4

(1T1-21784-00-00)

1
Out of stock

35

COVER, SIDE 2

1T1-21721-00-00

1
Out of stock

36

KNOB, SIDE COVER

583-21714-00-00

—

$7.51

In stock

37

PIN, SPRING (583)

91609-25018-00

—

$5.89

In stock

38

WASHER, PLATE

90201-06095-00

—

$6.31

In stock

39

DAMPER, SIDE COVER

583-21747-00-00

—
Out of stock

40

GROMMET (583 SIDE COVER)

90480-01176-00

—

$9.15

In stock

41

EMBLEM 7

(1T1-21787-00-00)

1
Out of stock

42

EMBLEM 4

(1T1-21784-00-00)

1
Out of stock

43

DAMPER, LOCATING 1

583-24181-00-00

1
Out of stock

44

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

45

SCREW,PAN HEAD (646)

98580-05012-00

—

$5.60

In stock

46

GASKET (583 OIL TANK CAP)

90430-27124-00

—
Out of stock

47

BODY, CAP

2J2-21771-10-00

—
Out of stock

48

CLIP

90467-100A1-00

—
Out of stock

49

HOSE (L200)

90445-11289-00

—
Out of stock

50

NET, OIL TANK FILTER

583-21756-00-00

—
Out of stock

51

GASKET (583 OIL TANK)

90430-22123-00

—

$8.06

In stock

52

BOLT, WASHER BASED(4JT)

90105-08729-00

—

$3.92

In stock

53

WASHER, PLATE 3411117500

90201-08087-00

—

$3.13

In stock

54

CLAMP, DAMPER

(583-21755-00-00)

1
Out of stock

55

SCREW, TAPPING(6U1)

97780-50610-00

—
Out of stock

56

CLAMP

90465-10090-00

1
Out of stock

57

CLAMP

(90465-06086-00)

1
Out of stock

58

PORTECTOR, CHAIN

583-22147-01-00

1
Out of stock

59

—

$3.62

In stock

60

CIRCLIP(1AR)

99009-15400-00

—

$5.10

In stock

61

TOOL KIT (1E6-28100-10)

1JN-W2810-00-00

1
Out of stock

62

HOSE

(90446-07114-00)

1
Out of stock

63

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

64

UNAVAILABLE IN PRICE BOOK

1G1-2174A-02-00

1
Out of stock
