1986 Yamaha TT225 (TT225S) Front Master Cyinder Diagram

← All diagrams

Find the part on the Front Master Cyinder diagram for your 1986 Yamaha TT225 (TT225S), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

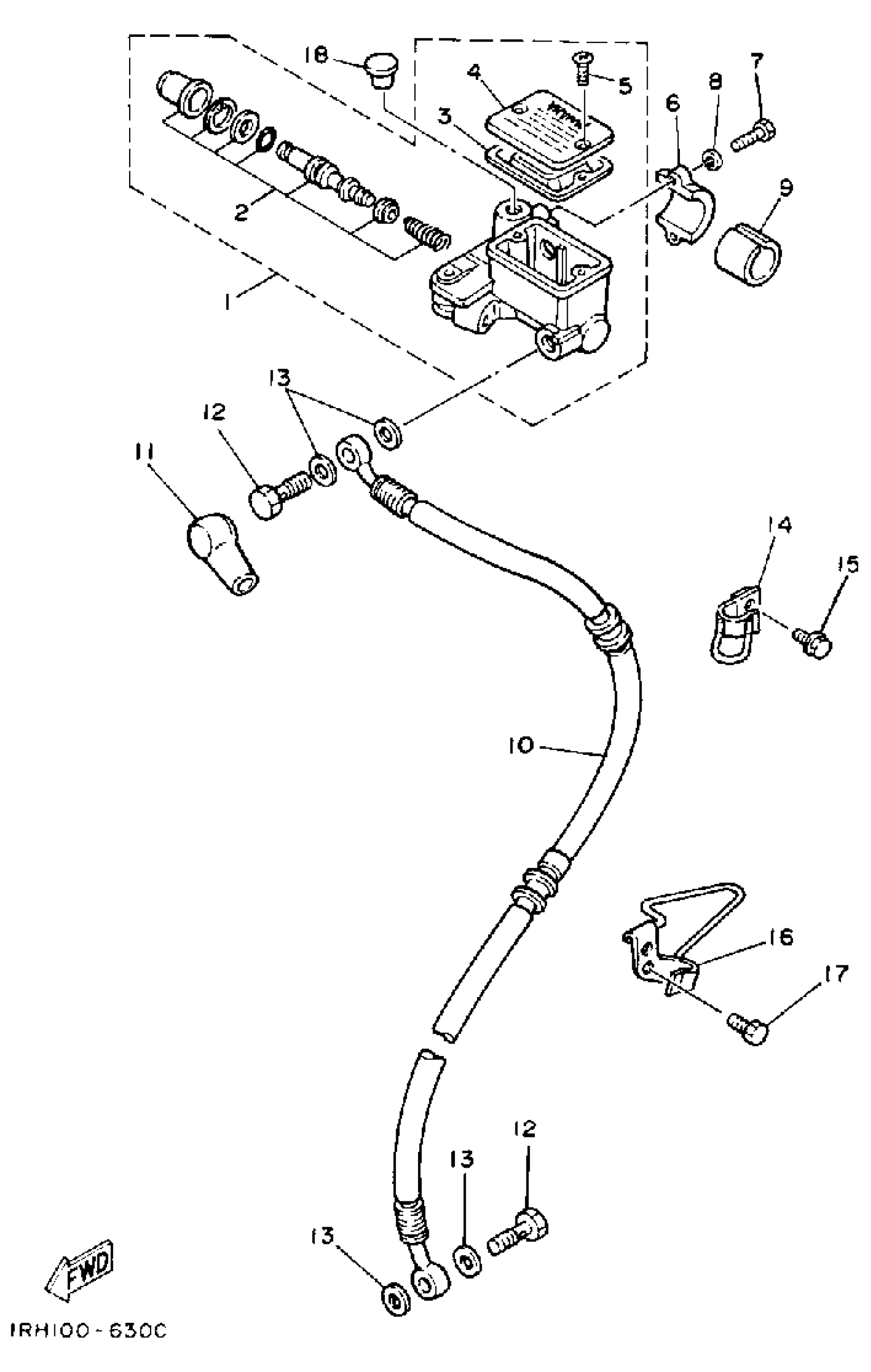

1986 Yamaha TT225 (TT225S) Front Master Cyinder Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

MASTER CYLINDER ASSY

5CG-2583T-12-00

—

$224.23

In stock

2

CYL KIT,MASTER

5VK-25807-00-00

—

$65.54

In stock

3

DIAPHRAGM, RESERVOIR

55U-25854-00-00

1

$21.68

In stock

4

CAP, RESERVOIR (FRONT)

2KF-25852-02-00

1
Out of stock

5

SCREW, PAN HEAD

98517-04012-00

1

$3.28

In stock

6

BRACKET, MASTER CYLINDER

56A-25867-00-00

1
Out of stock

7

BOLT, HEXAGON

97017-06025-00

1

$2.98

In stock

8

WASHER, SPRING

92907-06100-00

1
Out of stock

9

COLLAR(38W)

90387-224L9-00

1

$6.98

In stock

10

HOSE, BRAKE 1

99999-02568-00

1
Out of stock

11

BOOT, MASTER CYLINDER

4L0-25862-01-00

1

$3.03

In stock

12

BOLT, UNION(3GM)

90401-10159-00

1

$8.85

In stock

13

WASHER, PLATE(481)

90201-10118-00

—

$2.91

In stock

14

HOLDER, BRKE HOSE 1

(34X-25875-00-00)

1
Out of stock

15

BOLT, WITH WASHER(8V7)

90119-06108-00

1

$6.68

In stock

16

HOLDER, BRAKE HOSE 2

34X-25876-00-00

—

$15.20

In stock

17

BOLT,SOCKET

91317-06010-00

—

$6.91

In stock

18

PLUG (341-26329-00)

90338-09012-00

—

$7.26

In stock
