1986 Yamaha TT225 (TT225S) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 1986 Yamaha TT225 (TT225S), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

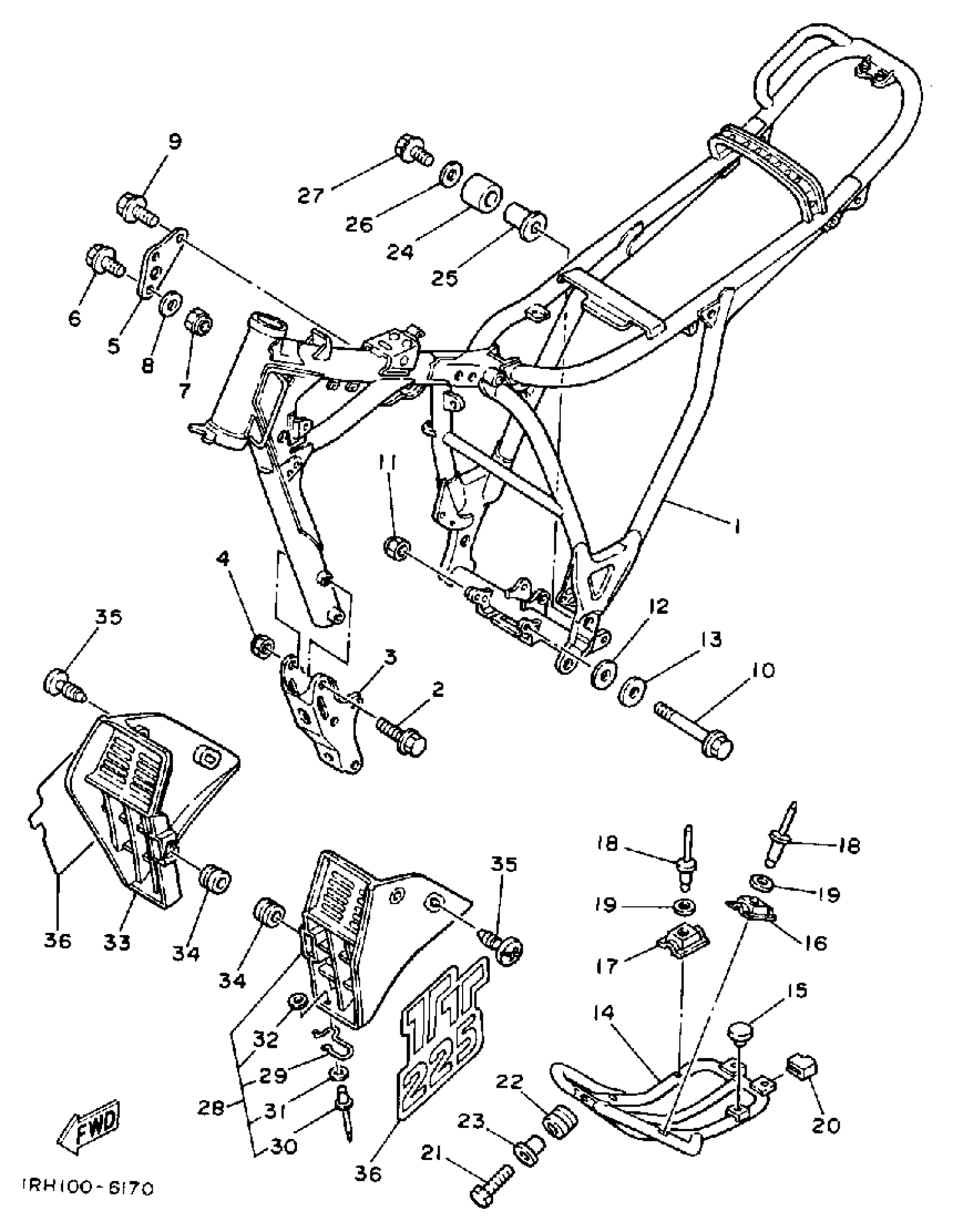

1986 Yamaha TT225 (TT225S) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME

(1RH-21110-00-FH)

1
Out of stock

2

BOLT, FLANGE

95814-08065-00

1

$3.54

In stock

3

STAY, ENGINE 3

(1KH-21316-00-FH)

1
Out of stock

4

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

5

STAY, ENGINE 2

1KH-21315-01-00

—
Out of stock

6

BOLT, FLANGE (1RH)

(91012-08050-00)

1
Out of stock

7

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

8

WASHER, PLATE (33N)

90201-094G1-00

1

$6.98

In stock

9

BOLT WASHER BASED (1J7)

90105-08066-00

—

$6.82

In stock

10

BOLT

90105-08024-00

1

$6.46

In stock

11

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

12

WASHER, PLATE (33N)

90201-094G1-00

1

$6.98

In stock

13

WASHER, BELLEVILLE

92907-08800-00

—

$0.49

In stock

14

PROTECTOR, ENGINE

1RH-21471-00-FH

1
Out of stock

15

STOPPER

30X-24768-00-00

1

$3.89

In stock

16

DAMPER, RUBBER 1

34K-21485-00-00

1
Out of stock

17

DAMPER 2

34K-21486-00-00

1
Out of stock

18

RIVET,BLIND

90267-40080-00

1
Out of stock

19

WASHER, PLATE(26H)

90201-044H9-00

—

$6.68

In stock

20

DAMPER, RUBBER 1

36X-21485-00-00

—
Out of stock

21

BOLT, HEXAGON

97017-06025-00

—

$2.98

In stock

22

GROMMET 839774310000

90480-14023-00

—

$4.74

In stock

23

COLLAR 437216330000

90387-07391-00

—

$7.74

In stock

24

TENSIONER

30X-22178-00-00

—
Out of stock

25

BUSH

10V-22184-00-00

—

$6.72

In stock

26

WASHER 1902345600

90201-08310-00

—
Out of stock

27

BOLT, FLANGE

95817-08012-00

—

$3.98

In stock

28

SCOOP, AIR 1

1RH-W2137-00-00

1
Out of stock

29

GUIDE, CABLE

(1RH-2331E-00-00)

1
Out of stock

30

RIVET, BLIND (8K1)

90267-40076-00

—
Out of stock

31

WASHER, PLATE(26H)

90201-044H9-00

—

$6.68

In stock

32

WASHER, PLATE

90201-04027-00

—
Out of stock

33

SCOOP, AIR 2

1RH-2137X-00-00

1
Out of stock

34

DAMPER, SIDE COVER (437)

90480-12053-00

—

$5.78

In stock

35

SCREW(36F)

90149-06194-00

—

$3.05

In stock

36

EMBLEM 1

1RH-2118E-10-00

1
Out of stock
