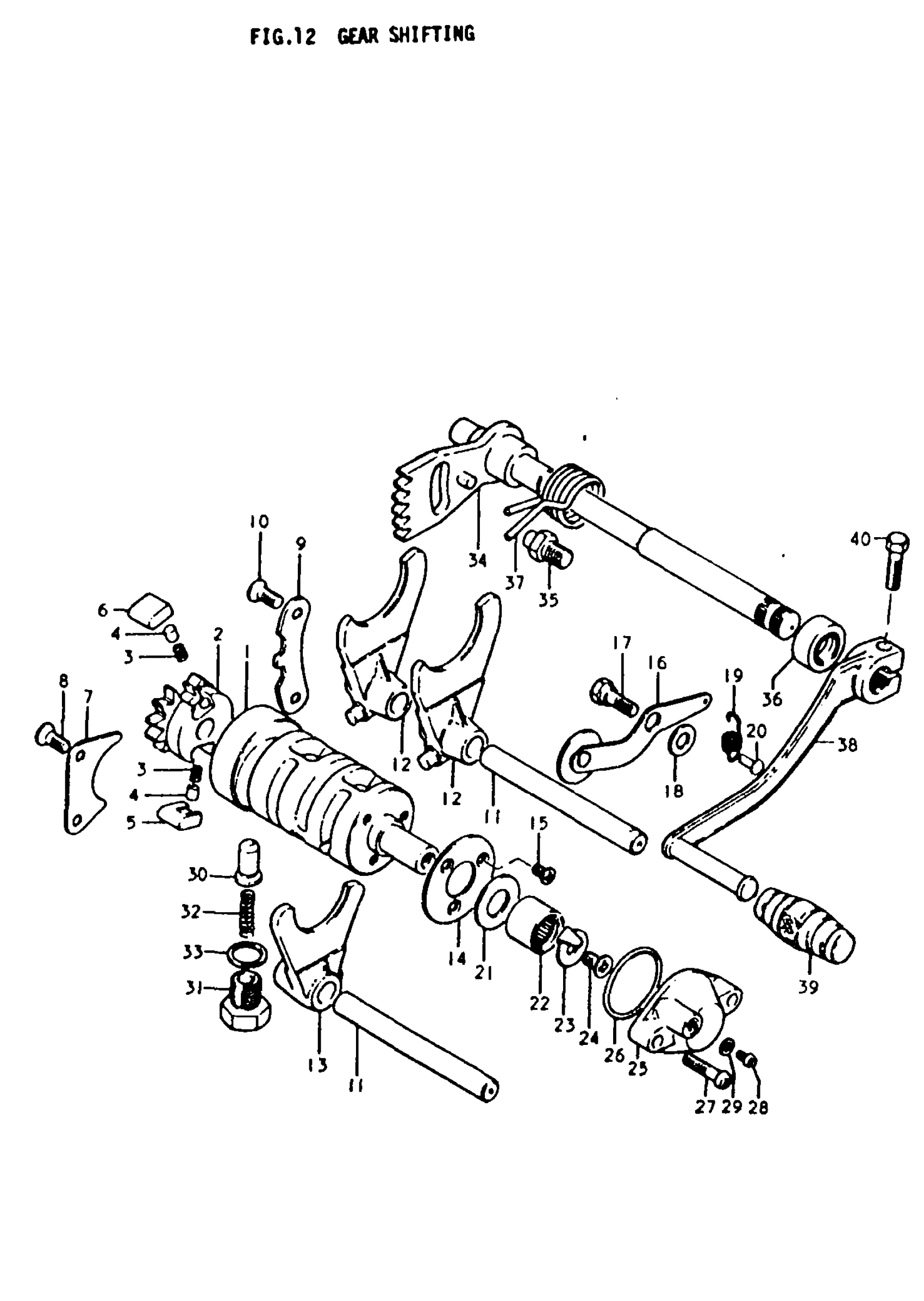

Suzuki TS250 (1979) GEAR SHIFTING Diagram

#

Description
Price

1

CAM, GEAR SHIFTING

25310-30001

Unavailable

2

GEAR, GEAR SHIFT CAM DRIVEN This part replaces 25322-11000.

25322-31310

Unavailable

3

SPRING

09440-04003

Unavailable

4

PIN

09261-05003

Unavailable

5

PAWL, GEAR SHIFT NO.1 This part replaces 25323-11000.

25323-34201

Unavailable

6

PAWL, GEAR SHIFT NO.2 This part replaces 25324-11000.

25324-34201

Unavailable

7

LIFTER, GR SHIFT POLE This part replaces 25331-30000.

25331-30001

Unavailable

8

SCREW This part replaces 02122-06108.

02122-0610A

Unavailable

9

GUIDE, CAM

25341-11000

Unavailable

10

SCREW This part replaces 02122-06108.

02122-0610A

Unavailable

11

SHAFT, GEAR SHIFT FORK NO.2 This part replaces 25411-30000.

25411-14311

Unavailable

12

FORK, GEAR SHIFTING NO.1

25211-30001

Unavailable

13

FORK, GEAR SHIFTING NO.2

25231-30000

Unavailable

14

PLATE, CAM STOPPER

25381-20001

Unavailable

16

STOPPER, CAM

25350-30001

Unavailable

17

BOLT

09111-06003

Unavailable

18

WASHER This part replaces 08322-21068.

08322-01067

Unavailable

19

SPRING

09443-10007

Unavailable

20

PIN This part replaces 09220-04001.

09223-04001

Unavailable

21

THRUST WASHER | 12x25x2

08211-12253

Unavailable

22

BEARING | 12x18x20

09263-12009

Unavailable

23

CONTACT, SWITCH

37711-05101

Unavailable

24

SCREW This part replaces 02122-06128.

02122-06127

Unavailable

25

BODY, SWITCH

37721-15002

Unavailable

26

O RING

09280-28002

Unavailable

27

SCREW This part replaces 02112-05208.

02112-05207

Unavailable

28

SCREW This part replaces 02112-03048.

02112-03047

Unavailable

29

WASHER This part replaces 08322-21038.

08322-01037

Unavailable

30

STOPPER, GEAR SHIFT CAM NO.2

25351-30010

Unavailable

31

HOLDER, CAM STOPPER SPRING

25354-30000

Unavailable

32

SPRING

09440-06014

Unavailable

33

GASKET | 15.7x19.5x2

09168-14004

Unavailable

34

NO DESCRIPTION AVAILABLE This part replaces 25510-30500.

25510-305V0

Unavailable

35

STOPPER, ARM This part replaces 25671-01000.

25671-01011

Unavailable

36

OIL SEAL (12X22X9) | 12X22X9 This part replaces 09285-12002.

09285-12006

Unavailable

37

SPRING

09444-26001

Unavailable

38

LEVER ASSY,GEAR | B This part replaces 25600-30500.

25600-30502

Unavailable

38

LEVER ASSY,GEAR | C,N; Includes Item(s) 39 This part replaces 25600-30501.

25600-30502

Unavailable

39

.RUBBER,GEAR SHIFT PEDAL This part replaces 25652-16500.

25652-16510

Unavailable

40

BOLT This part replaces 01107-06208.

01500-06207

Unavailable
