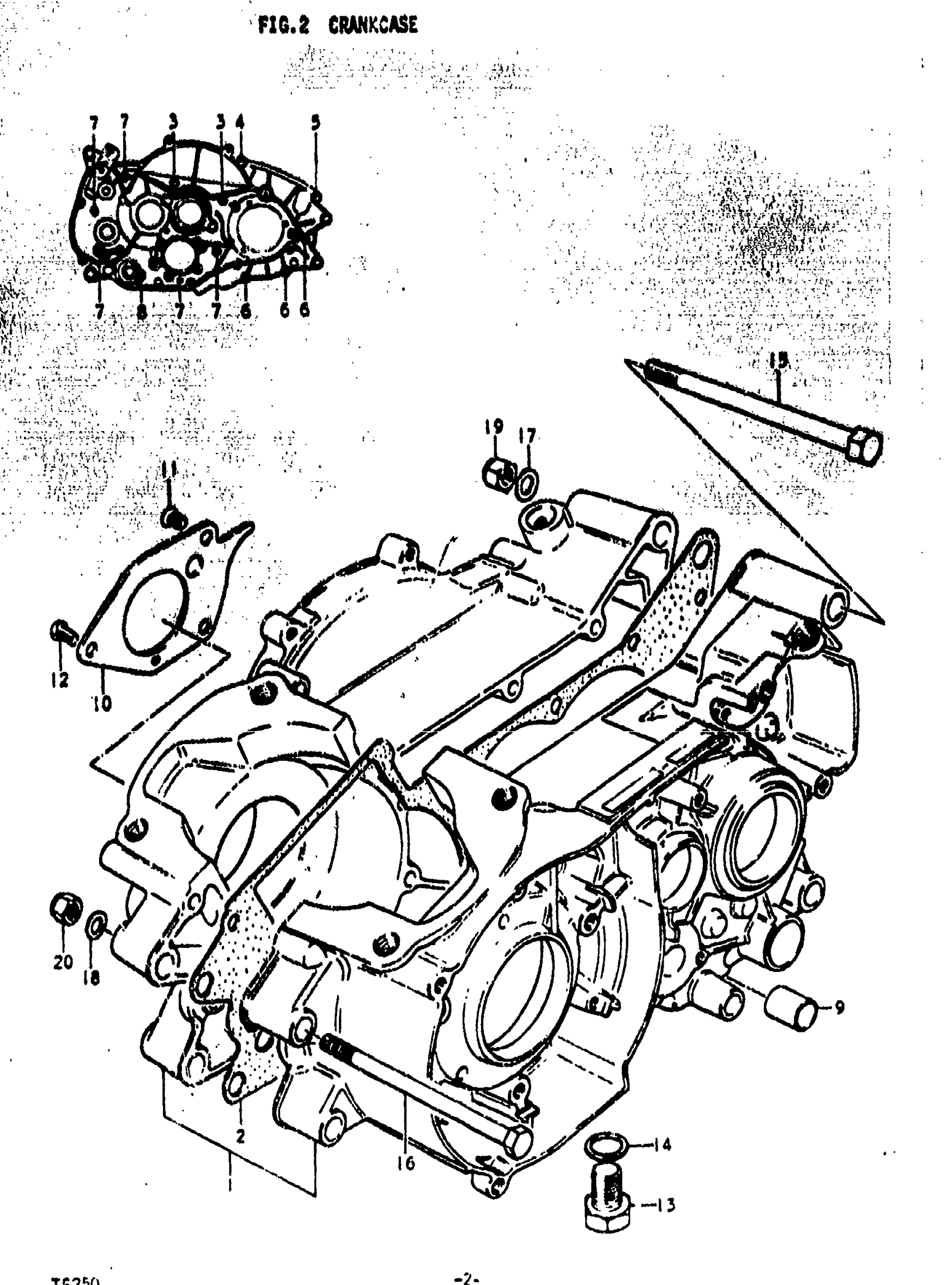

Suzuki TS250 (1976) CRANKCASE Diagram

#

Description
Price

1

NO DESCRIPTION AVAILABLE | K,L; TO 11300-30830 This part replaces 11300-30802.

11300-30862

Unavailable

1

NO DESCRIPTION AVAILABLE | M; FROM 11300-30830 TO 11300-30861 This part replaces 11300-30832.

11300-30862

Unavailable

1

NO DESCRIPTION AVAILABLE | A; Includes Item(s) 2 - 9 This part replaces 11300-30861.

11300-30862

Unavailable

2

GASKET,CRANKCAS This part replaces 11481-30000.

11481-30001

Unavailable

3

6 X 75 CROSS SC This part replaces 02122-06758.

02122-0675A

Unavailable

4

SCREW This part replaces 02112-06708.

02112-06707

Unavailable

5

SCREW

02112-06657

Unavailable

6

6X50 CROSS SCRE This part replaces 02112-06508.

02112-06507

Unavailable

7

SCREW (6X45) This part replaces 02112-06458.

02112-06457

Unavailable

8

SCREW This part replaces 02112-06358.

02112-06357

Unavailable

9

PIN This part replaces 09206-13001.

04211-13189

Unavailable

10

PLATE,OIL RESERVOLR | FROM 12561-30001

12521-30001

Unavailable

11

SCREW This part replaces 02122-06168.

02122-06167

Unavailable

12

SCREW This part replaces 02112-06168.

02112-06167

Unavailable

13

PLUG, DRAIN This part replaces 09247-14007.

09247-14025

Unavailable

14

GASKET,DRAIN PLUG | 15.7x19.5x2

09168-14004

Unavailable

15

BOLT | 10x48 This part replaces 09100-10060.

09116-10032

Unavailable

16

BOLT This part replaces 01122-08808.

01500-0880B

Unavailable

17

WASHER This part replaces 08322-11108.

08322-01107

Unavailable

18

WASHER This part replaces 08322-11088.

08322-01087

Unavailable

19

NUT

09159-10011

Unavailable

20

NUT

09159-08020

Unavailable
