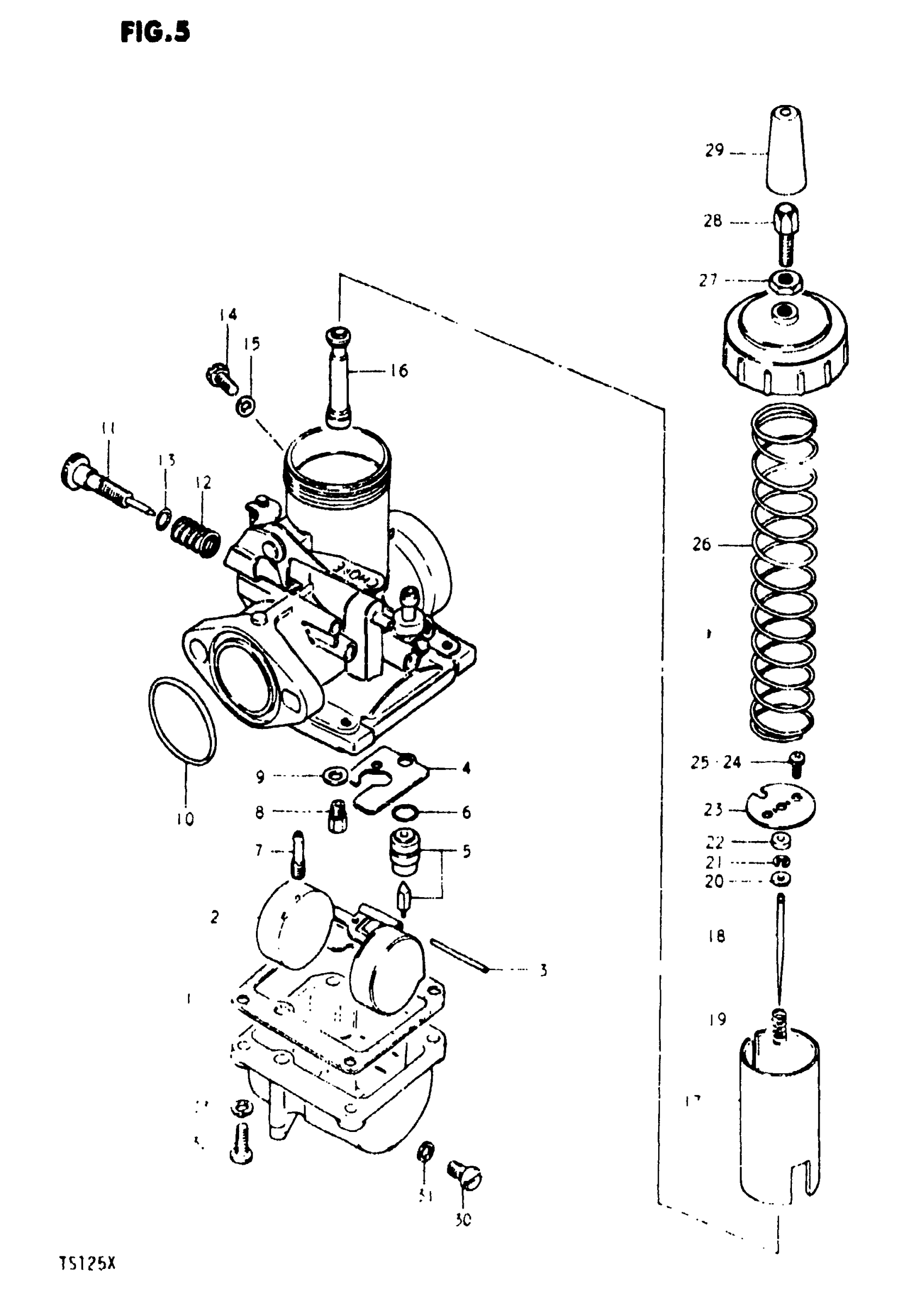

Suzuki TS125 (1981) CARBURETOR Diagram

#

Description
Price

0

CARBURETOR | Includes Item(s) 1 - 33

13200-48030

Unavailable

1

GASKET, FLOAT CHAMBER

13251-11010

Unavailable

2

FLOAT

13252-11010

Unavailable

3

.PIN, FLOAT

13254-01010

$4.80

4

PLATE

13259-97010

Unavailable

5

VALVE, NEEDLE

13370-18111

Unavailable

6

GASKET, NEEDLE VALVE

13392-58600

Unavailable

7

JET, PILOT (17.5)

09492-17006

Unavailable

8

JET, MAIN (120)

09491-24014

Unavailable

9

WASHER, NEEDLE JET

13382-03110

$2.92

10

O RING This part replaces 13295-28010.

13295-28011

Unavailable

11

SCREW, THROTTLE STOP

13267-41640

Unavailable

12

SPRING

13268-48110

Unavailable

13

O RING This part replaces 13294-30010.

13278-02340

Unavailable

14

PLUG

13664-18654

Unavailable

15

WASHER

13663-31010

Unavailable

16

JET, NEEDLE (0-4)

09494-00242

Unavailable

17

VALVE, THROTTLE (CA:2.0)

13551-48130

Unavailable

18

NEEDLE, JET (5F41)

13383-48030

Unavailable

19

SPRING

13388-47010

$9.17

20

WASHER

13382-47010

$3.65

21

CLIP, NEEDLE

13394-10010

$4.76

22

RING

13387-47010

$7.41

23

SEAT, THROTTLE VALVE SPRING

13581-48020

Unavailable

24

WASHER,LOCK This part replaces 08321-21038.

09162-03001

Unavailable

25

SCREW This part replaces 02111-03067.

02112-0306B

Unavailable

26

SPRING, THROTTLE VALVE

13573-27650

Unavailable

27

NUT, CABLE ADJUSTER

13661-16600

Unavailable

28

ADJUSTER, CABLE

13577-48110

Unavailable

29

BOOT, CABLE ADJUSTER

13681-16601

Unavailable

30

SCREW

13247-05010

Unavailable

31

GASKET

13249-05010

Unavailable

33

LOCK WASHER This part replaces 08321-21048.

08321-0104A

Unavailable
