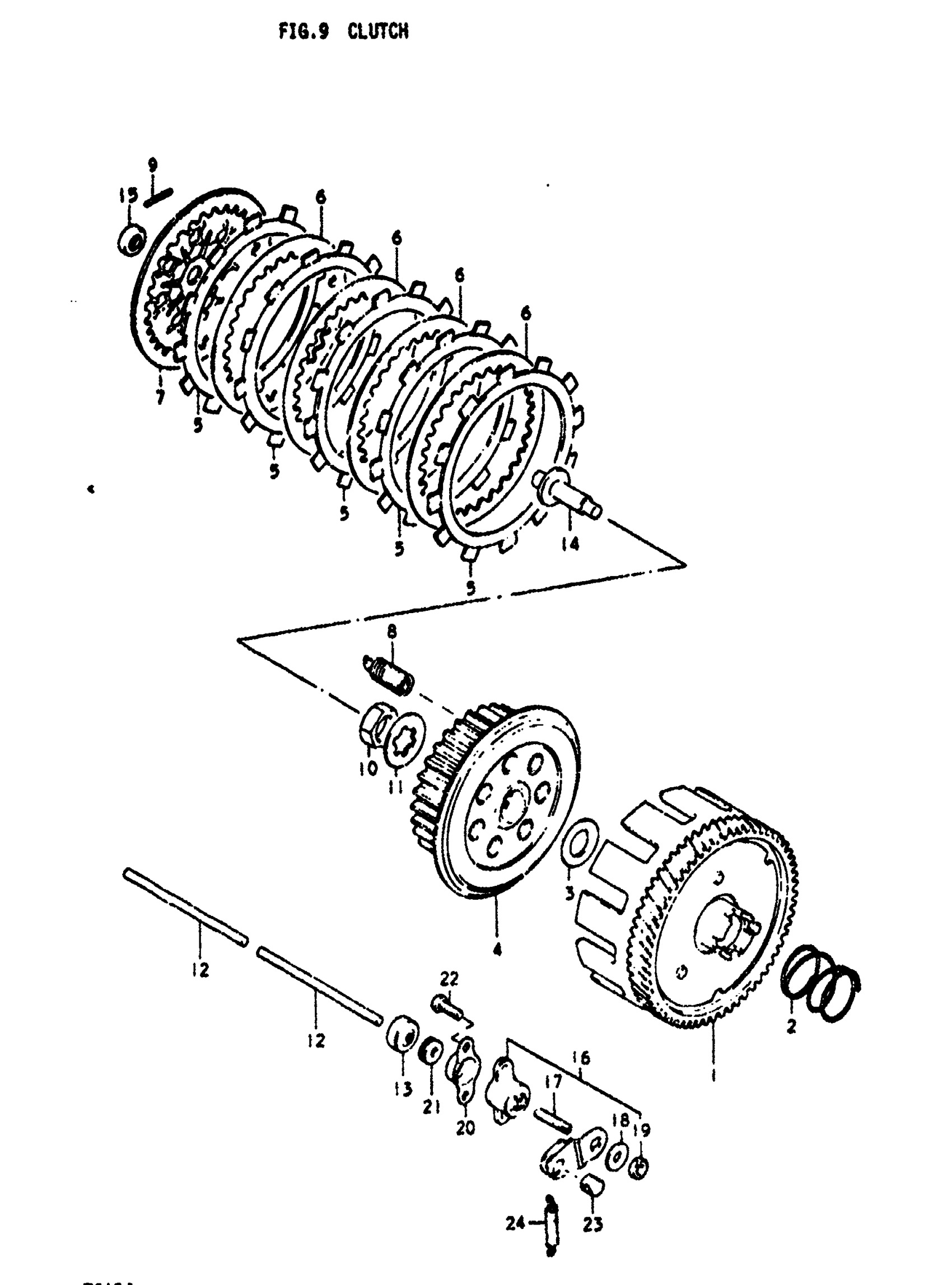

Suzuki TS125 (1972) CLUTCH Diagram

#

Description
Price

1

NO DESCRIPTION AVAILABLE | NT:57 TO 21200-28830 This part replaces 21200-28000.

21200-28002

Unavailable

2

SPRING, PRIMARY DRIVEN GEAR

09440-32001

Unavailable

3

THRUST WASHER | 17x29x1.5

08211-17282

Unavailable

4

HUB, CLUTCH SLEEVE

21410-28000

Unavailable

5

PLATE, CLUTCH DRIVE | TO 21441-28300 This part replaces 21441-10000.

21441-13A01

Unavailable

6

PLATE, CLUTCH DRIVEN (T:1.6) This part replaces 21451-28000.

21451-19A00

Unavailable

7

PLATE, CLUTCH PRESSURE

21460-28000

Unavailable

8

SPRING, CLUTCH

09443-12015

Unavailable

9

PIN, CLUTCH SPRING

09261-02001

Unavailable

10

NUT This part replaces 09140-16001.

09140-16005

Unavailable

11

WASHER, CLUTCH SLEEVE HUB

09167-17002

Unavailable

12

ROD, CLUTCH PUSH LH This part replaces 23111-28000.

23111-34C00

Unavailable

13

OIL SEAL This part replaces 09285-06006.

09285-06021

Unavailable

14

PIECE, CLUTCH PUSH

23121-14000

Unavailable

15

OIL SEAL, PUSH PIECE

09284-10002

Unavailable

16

SCREW ASSY, CLUTCH RELEASE | Includes Item(s) 17 - 19

23200-28001

Unavailable

17

SCREW This part replaces 09134-06001.

09134-06010

Unavailable

18

WASHER, RELEASE SCREW | 6.5x16x1.2

09160-06019

Unavailable

19

.NUT This part replaces 08311-31068.

08310-00067

Unavailable

20

COVER, RELEASE SCREW

23241-23000

Unavailable

21

DUST SEAL, RELEASE SCREW

09281-05001

Unavailable

22

SCREW This part replaces 02112-05168.

02112-05167

Unavailable

23

PIECE, END

23222-07000

Unavailable

24

SPRING, RELEASE RETURN

09443-08001

Unavailable
