KICK STARTER

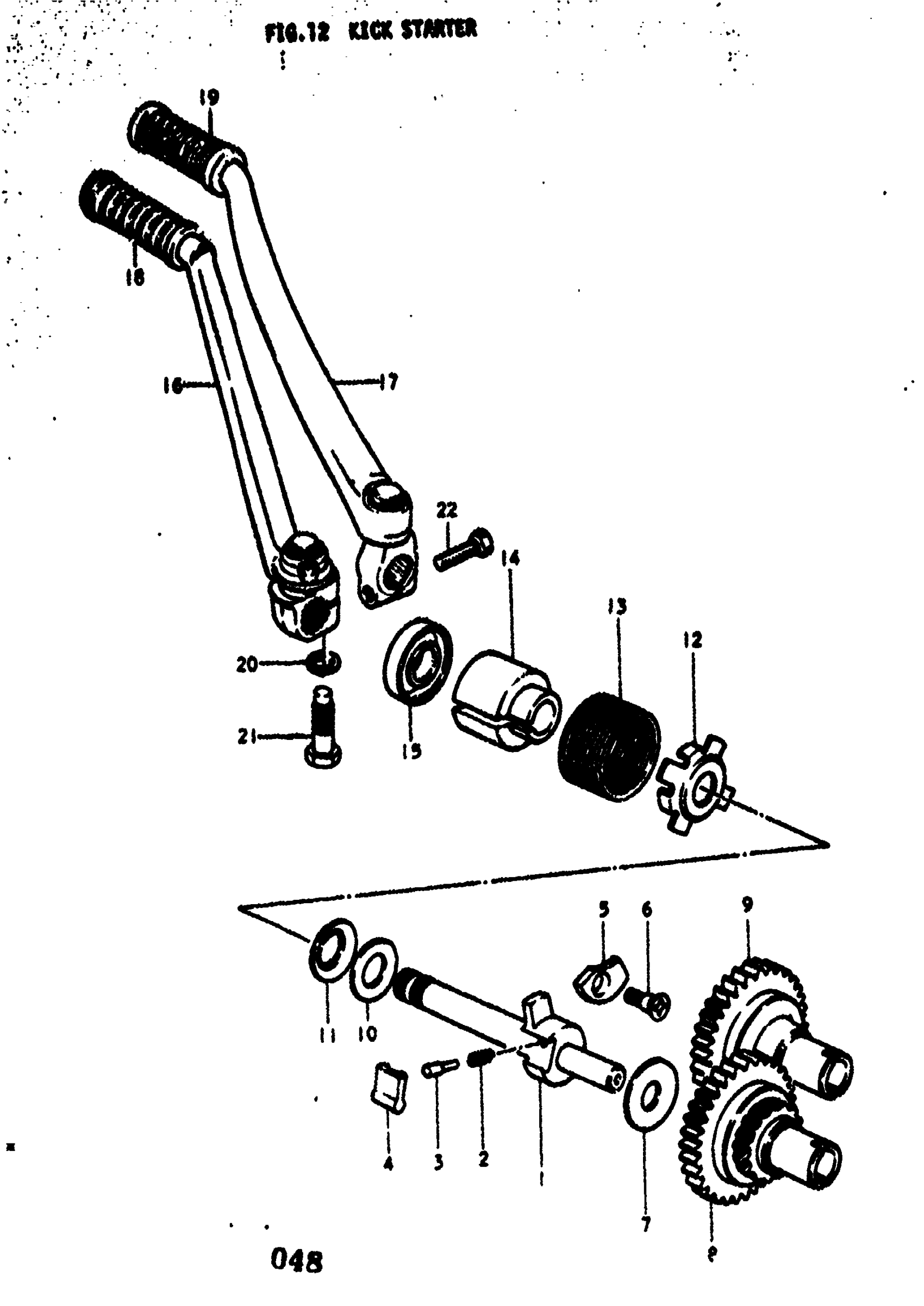

Suzuki TS100 (1977) KICK STARTER Diagram
#
Description
Price
1
SHAFT, KICK STARTER
26211-25300
Unavailable
2
SPRING
09440-04010
Unavailable
3
PIN
09209-05011
Unavailable
4
PAWL, KICK STARTER
26231-20000
Unavailable
5
LIFTER, PAWL
26232-01000
Unavailable
6
SCREW
09139-06002
Unavailable
7
WASHER | 12x20x1.5
08211-12302
Unavailable
8
GEAR, DRIVE | K,L; NT:33/16
26240-25001
Unavailable
9
GEAR, DRIVE | M,A,B; NT:33
26241-25300
Unavailable
10
WASHER, RH | 16x30.5x0.5
09160-16016
Unavailable
11
WASHER, WAVE | 16x30.5x0.5
09164-16001
Unavailable
12
HOLDER, KICK STARTER SPRING
26222-25000
Unavailable
13
SPRING
09448-48001
Unavailable
14
GUIDE, SPRING
26221-25030
Unavailable
15
SEAL,OIL(16X30X This part replaces 09285-16002.
09285-16005
Unavailable
16
LEVER ASSY, KICK STARTER | K,L; TO 26300-25302
26300-25301
Unavailable
16
LEVER ASSY,KICK | M,A This part replaces 26300-25302.
26300-12B05
Unavailable
17
LEVER ASSY,KICK | K,L,M,A; Includes Item(s) 18 - 19 This part replaces 26300-25500.
26300-12B05
Unavailable
18
RUBBER,KICK STA | K,L,M,A This part replaces 26352-01000.
26352-01020
Unavailable
19
RUBBER,KICK STA | B This part replaces 26352-16401.
26352-16402
Unavailable
20
LOCK WASHER | K,L,M,A This part replaces 08321-21108.
08321-01107
Unavailable
21
BOLT | K,L,M,A
09135-10002
Unavailable
22
BOLT | B This part replaces 01122-08258.
01500-08257
Unavailable
