2025 Yamaha Transporter 800 (TR8NTSSB) Engine Bracket Diagram

← All diagrams

Find the part on the Engine Bracket diagram for your 2025 Yamaha Transporter 800 (TR8NTSSB), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

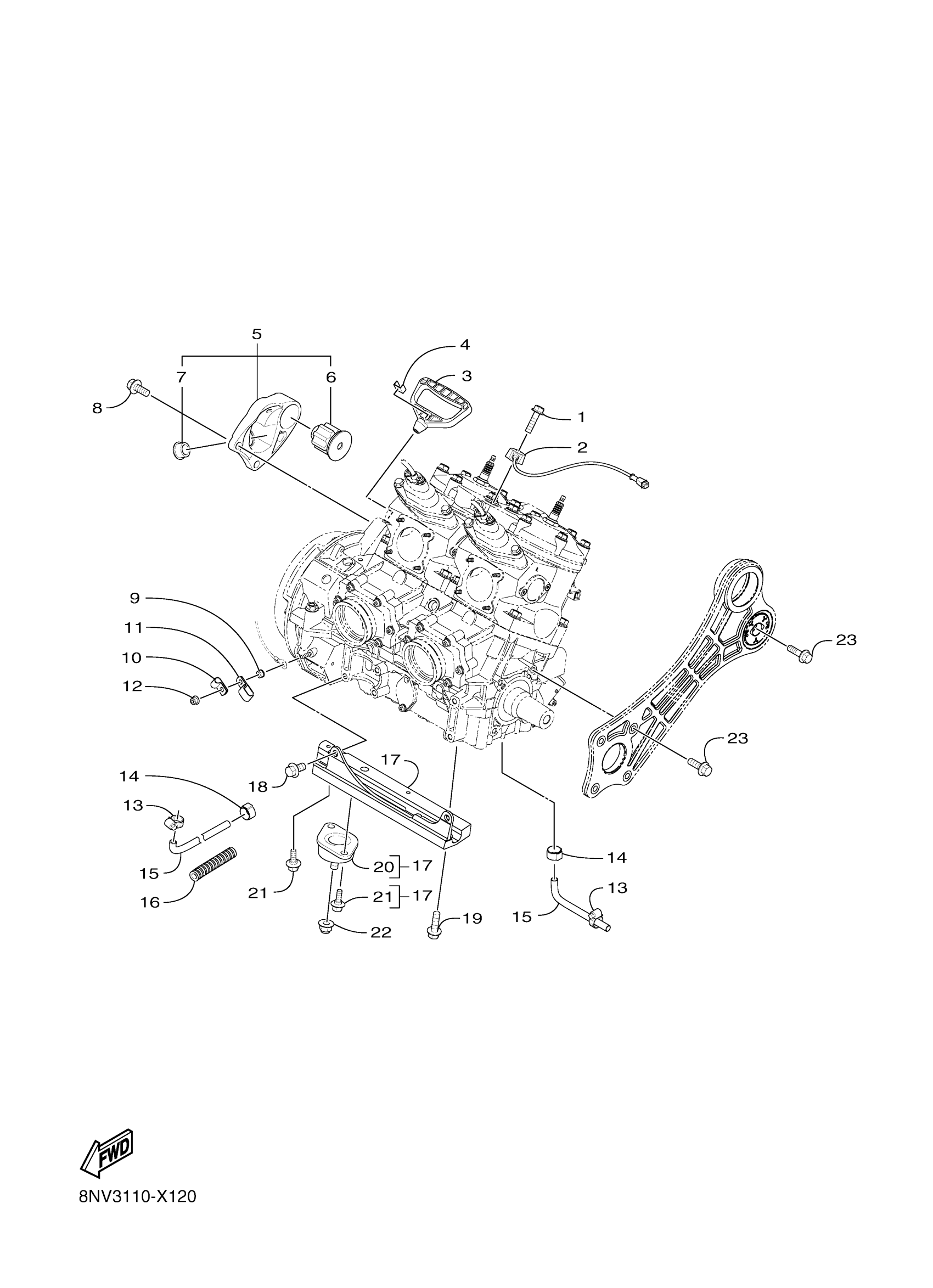

2025 Yamaha Transporter 800 (TR8NTSSB) Engine Bracket Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BOLT, FLANGE

8ND-RA100-00-00

—

$3.17

In stock

2

SENSOR, KNOCK

8ND-H5780-00-00

1

$89.34

In stock

3

HANDLE, STARTER

8ND-E5755-00-00

—

$19.91

In stock

4

CAP, HANDLE

8ND-E5720-00-00

1

$2.03

In stock

5

ENGINE BRACKET COM

8ND-F1410-00-00

—

$59.57

In stock

6

DAMPER 2

8ND-F1486-00-00

1

$59.57

In stock

7

BUSH, FLANGE

8ND-RA818-00-00

—

$0.97

In stock

8

BOLT, FLANGE

8ND-RA117-00-00

—

$2.35

In stock

9

NUT, WITH WASHER M

8JP-RA375-00-00

1

$0.36

In stock

10

CLAMP, 17

8JP-RAB19-00-00

—

$2.12

In stock

11

CLAMP, 3

8ND-RAB05-00-00

—

$3.03

In stock

12

NUT,FLG. M6-1.0

8JM-RA322-00-00

1

$1.02

In stock

13

CLAMP, HOSE #4 (6202)

8JM-RAA00-00-00

1

$3.23

In stock

14

CLAMP, 6

8JP-RAB08-00-00

1

$1.95

In stock

15

HOSE 2

8ND-E243E-10-00

1

$59.94

In stock

16

MEMBER 4

8ND-F2824-00-00

—

$15.52

In stock

17

PLATE, ENGINE MOUN

8NV-F145B-00-00

—

$279.09

In stock

18

BOLT, FLANGE

8ND-RA118-00-00

—

$0.97

In stock

19

BOLT, FLANGE

8ND-RA121-00-00

—

$2.86

In stock

20

DAMPER, RUBBER 1

8NV-F1485-00-00

—

$38.00

In stock

21

SCREW

8ND-RA209-00-00

—

$2.86

In stock

22

NUT, FLG. LOCKING

8JP-RA360-00-00

—

$1.12

In stock

23

BOLT, FLG. M8X1.25

8JP-RA186-00-00

—

$0.49

In stock
