2021 Yamaha Transporter Lite (TR4NTMB) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2021 Yamaha Transporter Lite (TR4NTMB), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

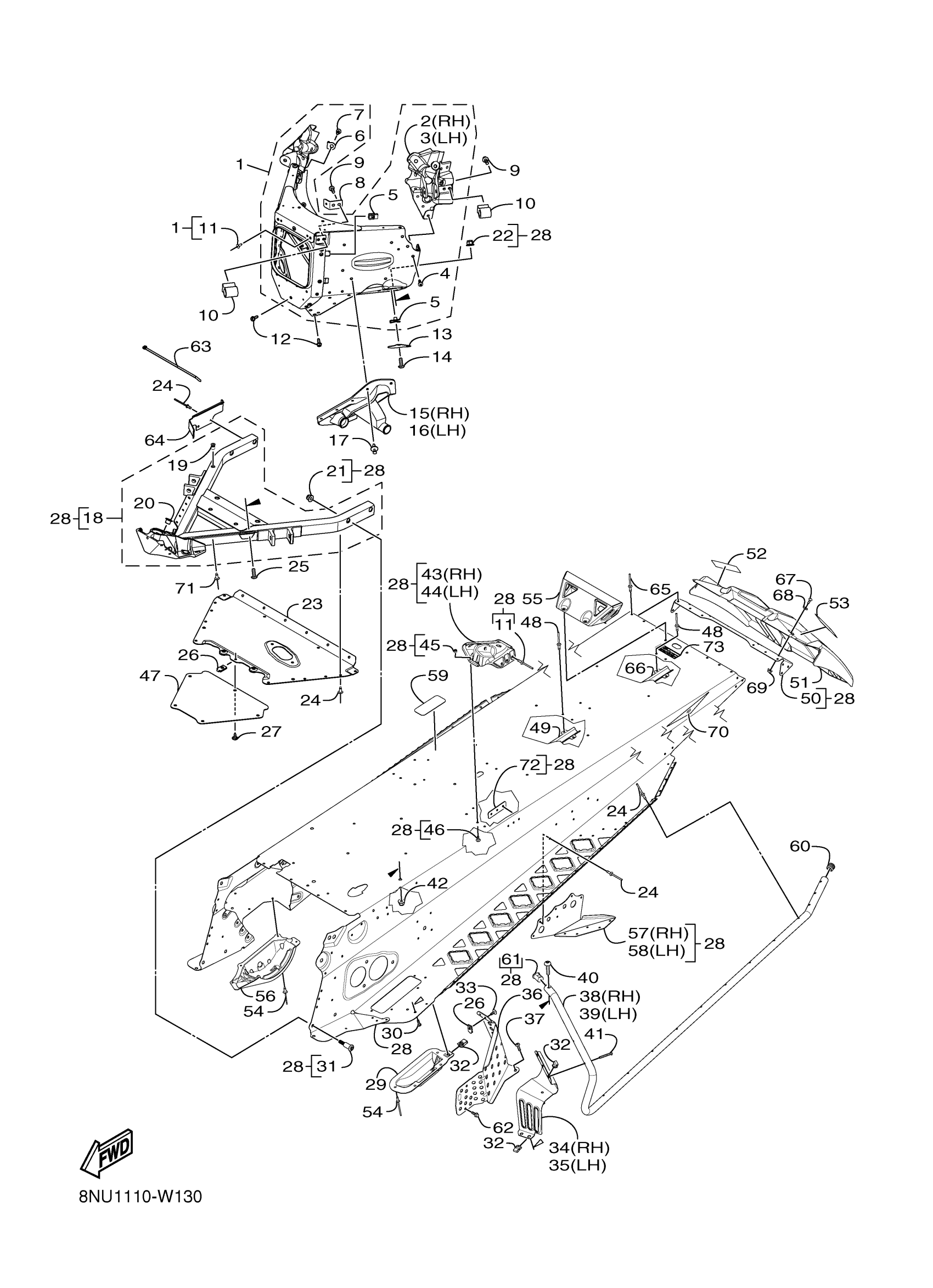

2021 Yamaha Transporter Lite (TR4NTMB) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BULKHEAD

8NS-F191A-00-00

1
Out of stock

2

HOLDER,ABSORBER 2

8KG-F377J-00-00

—
Out of stock

3

HOLDER,ABSORBER

8KG-F376J-00-00

—
Out of stock

4

SCREW, M6X1X16

8JP-RA271-00-00

1
Out of stock

5

NUT, CLIP M6

8JP-RA354-00-00

1
Out of stock

6

BRACKET

8ML-E4744-00-00

—
Out of stock

7

. SCREW, TAPPING

8JP-RA281-00-00

1
Out of stock

8

GUSSET

8JP-F1138-00-00

—
Out of stock

9

BOLT, FLG. M6X1.0X

8JP-RA180-00-00

—
Out of stock

10

BRACKET, UPPER

8JP-F2219-00-00

—
Out of stock

11

RIVET, 3/16

8JP-RA527-00-00

1
Out of stock

12

SCREW, TAPPING

8JP-RA201-00-00

1
Out of stock

13

BRACKET 1

8KG-F194X-00-00

1
Out of stock

14

SCREW, 1

8KG-RA235-00-00

1
Out of stock

15

COVER 3

8JP-F198J-00-00

—
Out of stock

16

COVER 1

8JP-F198F-00-00

—
Out of stock

17

RIVET, 2

8JP-RA511-00-00

—
Out of stock

18

FRAME UNDER 1

8NT-F196A-00-00

—
Out of stock

19

NUT, HEXAGON

8NT-RA331-00-00

—
Out of stock

20

BEARING, STEERING

8NS-F3812-00-00

—
Out of stock

21

NUT,HEX FLG-NYL LOCK M8X1.25

8JM-RA301-00-00

—
Out of stock

22

NUT,FLG. M6-1.0

8JM-RA322-00-00

—
Out of stock

23

PANEL, UNDER

8NT-F114G-00-00

—
Out of stock

24

RIVET, 9

8JP-RA518-00-00

—
Out of stock

25

SCREW, M6X1.0X20

8JP-RA258-00-00

—
Out of stock

26

NUT, CLIP

8JP-RA349-00-00

—
Out of stock

27

SCREW, 10-12X3/4

8KC-RA290-00-00

—
Out of stock

28

REAR FRAME COMP.

8NU-F1950-00-00

—
Out of stock

29

PROTECTOR, DISK BR

8JP-F5717-00-00

—
Out of stock

30

SCREW, M5X1.0X16

8JP-RA251-00-00

—
Out of stock

31

SCREW, M8X1.25X44.

8JP-RA275-10-00

—
Out of stock

32

NUT, CLIP M5

8JP-RA353-00-00

—
Out of stock

33

SCREW, TAPPING 1/4

8JP-RA202-00-00

—
Out of stock

34

REINFORCEMENT SUB

8JW-F1996-40-00

—
Out of stock

35

REINFORCEMENT SUB FRAME FR 1

8JW-F1995-40-00

1
Out of stock

36

PROTECTOR, DISK BR

8JW-F5718-60-00

—
Out of stock

37

SCREW, M5X0.8X20

8JP-RA244-00-00

—
Out of stock

38

REINFORCEMENT, FRAME

8NU-F192E-00-00

1
Out of stock

39

REINFORCEMENT, FRA

8NU-F1929-00-00

—
Out of stock

40

SCREW, M8X1.25X35

8JP-RA273-00-00

—
Out of stock

41

SCREW, M5X0.8X35

8JP-RA247-00-00

—
Out of stock

42

NUT,HEX FLG-NYL LOCK M8X1.25

8JM-RA301-00-00

—
Out of stock

43

BRKT., MEMBER 2

8JW-F115M-00-00

—
Out of stock

44

. BRACKET, MEMBER 1

8JW-F115L-00-00

1
Out of stock

45

. NUT, HEX LOCKING

8JP-RA370-00-00

1
Out of stock

46

SCREW, M5X0.8X12

8JP-RA241-00-00

—
Out of stock

47

PANEL, UNDER

8JP-F114G-00-00

—
Out of stock

48

RIVET, 17

8JP-RA529-00-00

—
Out of stock

49

EXTENSION, WIRE HA

8KT-H258A-10-00

—
Out of stock

50

REINEFORCEMENT, FR

8NU-F1923-00-00

—
Out of stock

51

FLAP

8NU-K7595-00-00

—
Out of stock

52

LABEL, WARNING 2

8JP-K7762-S0-00

—
Out of stock

53

LABEL, WARNING 2

8JP-K7762-70-00

—
Out of stock

54

RIVET, 15

8JP-RA524-00-00

—
Out of stock

55

BRACKET, TAILLIGHT

8JW-F117E-10-00

—
Out of stock

56

PROTECTOR, CHAIN

8JP-F2147-00-00

—
Out of stock

57

BRACKET,RR.TRACK S

8NU-F1954-00-00

—
Out of stock

58

BRACKET,RR.TRACK S

8NU-F1944-00-00

—
Out of stock

59

PROTECTOR, FRAME A

8LN-F195A-00-00

—
Out of stock

60

PLUG, HOLE

8NT-F312G-00-00

—
Out of stock

61

SPACER

8NT-F1998-00-00

—
Out of stock

62

BOLT, FLG. M6X1.0X

8JP-RA179-00-00

—
Out of stock

63

TIE, CABLE-8.5/7.5/7.4

8JM-RAB01-00-00

—
Out of stock

64

BRACKET,1

8ND-F194X-00-00

—
Out of stock

65

RIVET, 3/16

8JP-RA526-00-00

1
Out of stock

66

PROTECTER, WIRE HA

8KT-H2589-10-00

—
Out of stock

67

SCREW, 5

8LJ-RA239-00-00

1
Out of stock

68

WASHER, PLAIN 0.19

8ML-RA411-00-00

—
Out of stock

69

NUT, FLG. LOCKING

8JP-RA363-00-00

—
Out of stock

70

LABEL 1

8JP-F151A-10-00

1
Out of stock

71

RIVET, 11

8JP-RA520-00-00

—
Out of stock

72

PLATE 1

8NT-F191B-00-00

—
Out of stock

73

LABEL, PULLING LOAD LIMIT

8NU-F817S-00-00

1
Out of stock
