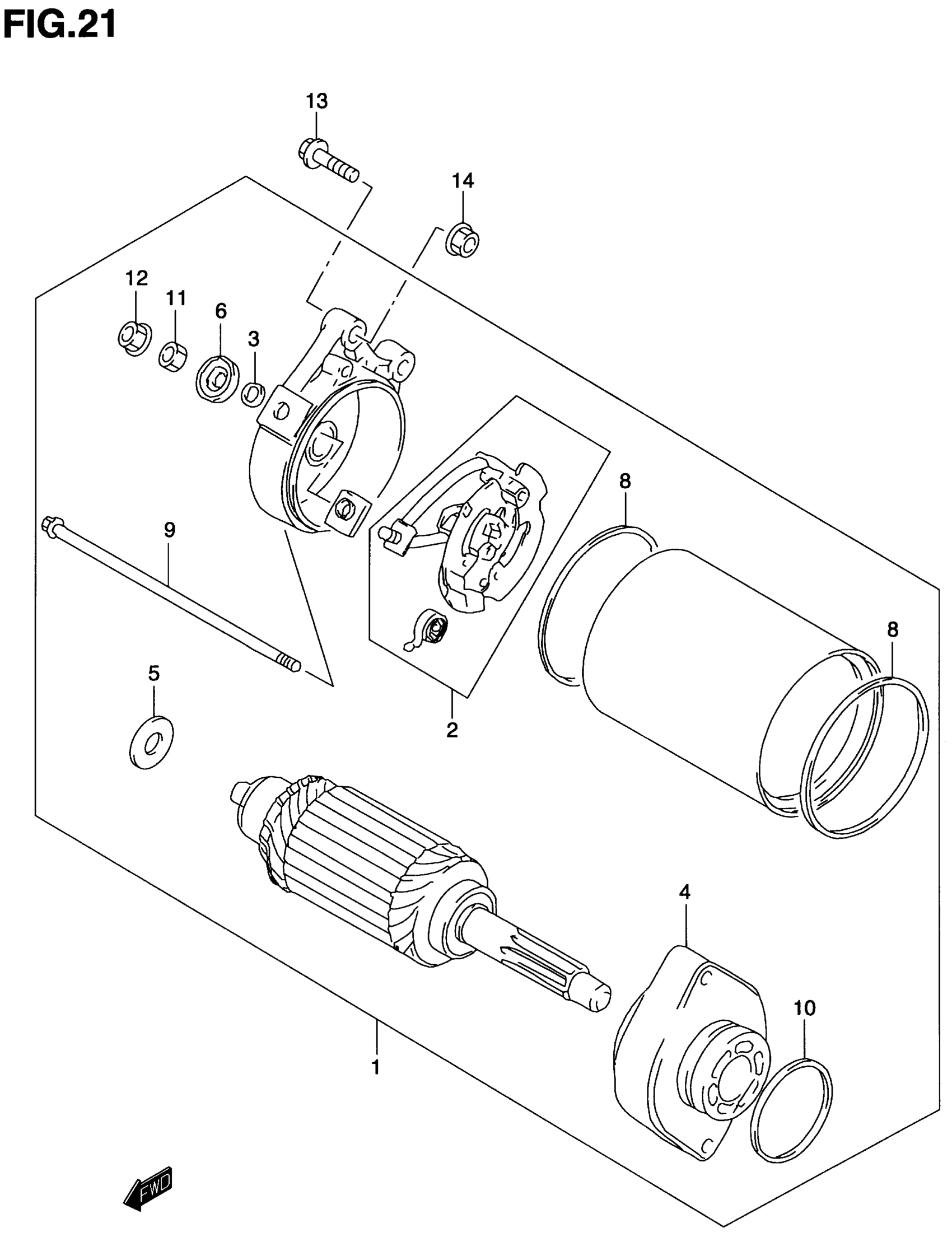

Suzuki TL1000S (2001) STARTING MOTOR Diagram

#

Description
Price

1

MOTOR ASSY, STARTING | MODEL V/W This part replaces 31100-02F00.

31100-02F10

Unavailable

1

MOTOR ASSY, STARTING | MODEL X/Y/K1; Includes Item(s) 2 - 12

31100-02F10

Unavailable

2

HOLDER SET, BRUSH

31132-45C00

Unavailable

3

O RING

31143-38300

Unavailable

4

BRACKET SET

31150-44B00

Unavailable

5

SHIM SET

31170-43400

Unavailable

6

BUSHING

31172-38300

Unavailable

7

BUSHING

31173-88C00

Unavailable

8

O RING

31264-44110

Unavailable

9

BOLT This part replaces 31281-24B10.

31281-31D00

Unavailable

10

O RING (D:2.1,ID:34.7) | MODEL V This part replaces 09280-35003.

09280-35005

Unavailable

10

O RING (D:2.1,ID:34.7) | MODEL W/X/Y/K1

09280-35005

Unavailable

11

.NUT

08310-00067

Unavailable

12

NUT This part replaces 08361-35068.

08361-3506A

Unavailable

13

BOLT

01547-06257

Unavailable

14

NUT This part replaces 08361-35068.

08361-3506A

Unavailable
