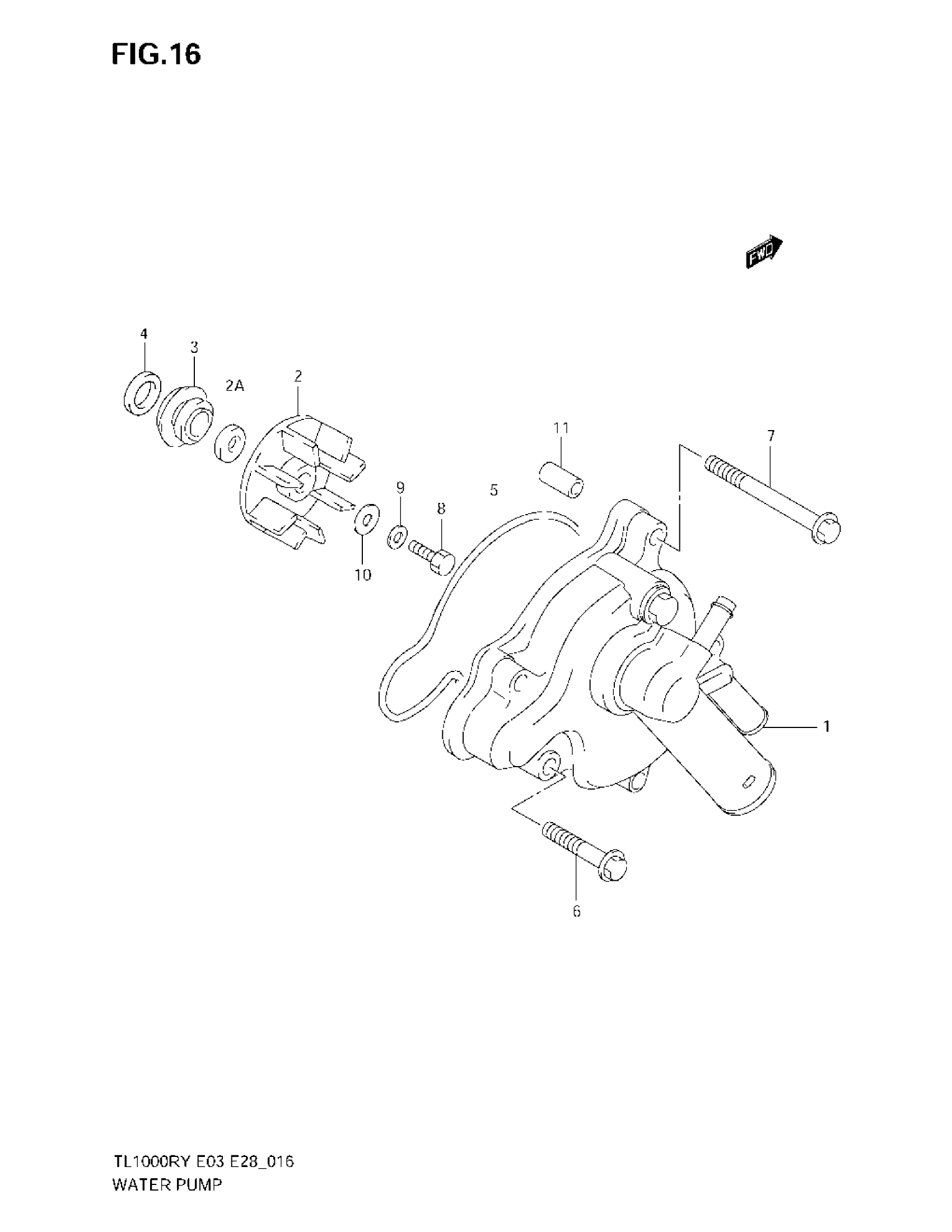

Suzuki TL1000R (2003) WATER PUMP Diagram

#

Description
Price

1

CASE, WATER PUMP

17410-02FA0

Unavailable

2

IMPELLER

17491-02F00

Unavailable

2A

WASHER, IMPELLER

17533-02F00

Unavailable

3

.SEAL,MECHANICAL This part replaces 17470-02F10.

17470-02F11

Unavailable

4

OIL SEAL

17461-02F00

Unavailable

5

O RING

17435-02F00

Unavailable

6

SCREW

01547-06307

Unavailable

7

BOLT

01547-06557

Unavailable

8

BOLT (6X13)

09100-06162

Unavailable

9

LOCK WASHER

09164-06006

Unavailable

10

GASKET

09168-06025

Unavailable

11

PIN

04211-09149

Unavailable
