2020 Kawasaki TERYX4™ Oil Pump/oil Filter Diagram

← All diagrams

Find the part on the Oil Pump/oil Filter diagram for your 2020 Kawasaki TERYX4™, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

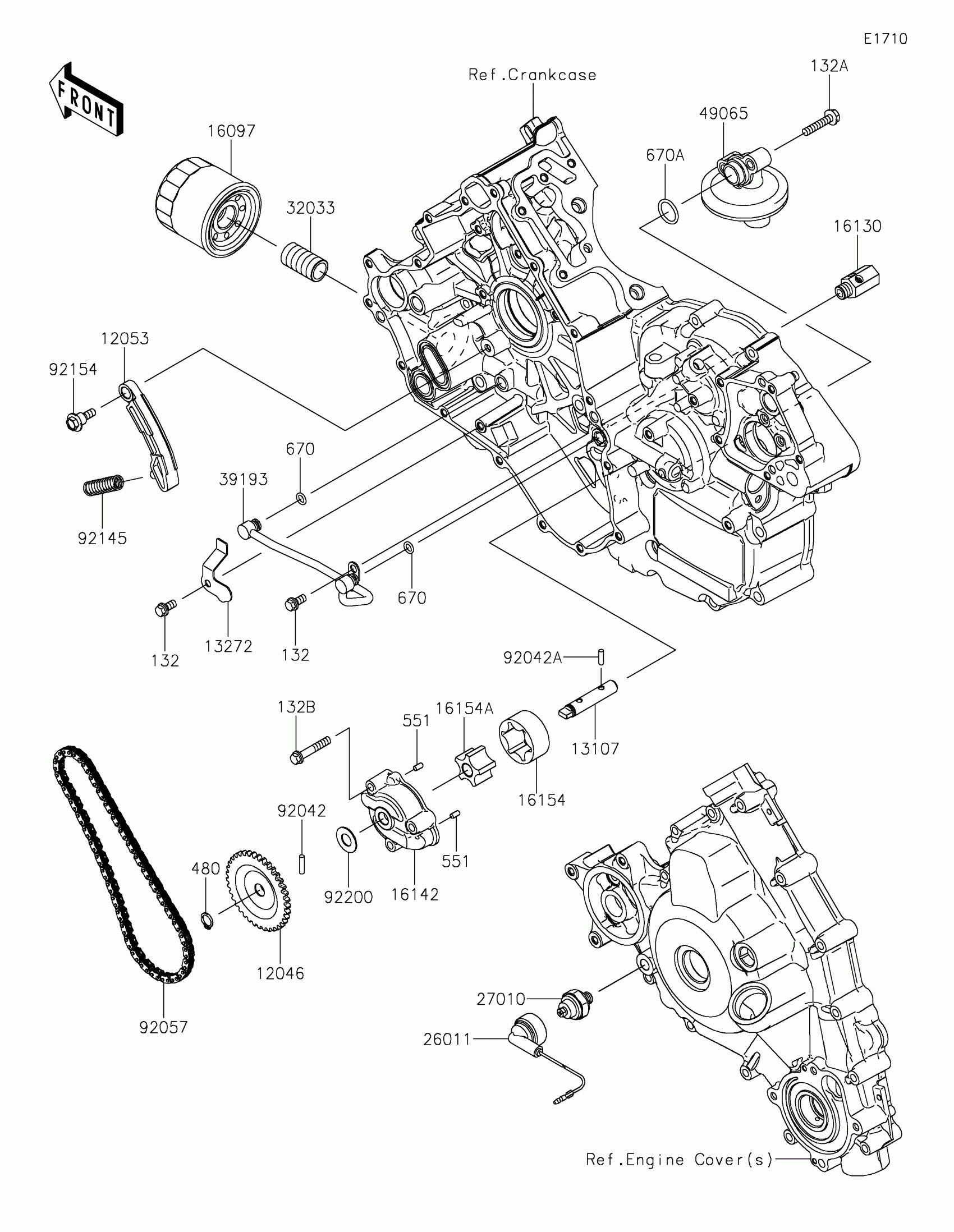

2020 Kawasaki TERYX4™ Oil Pump/oil Filter Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

12046

1

$89.63

In stock

12053

GUIDE-CHAIN

12053-0180

1

$20.80

In stock

13107

SHAFT,OIL PUMP

13107-0718

1

$10.57

In stock

13272

PLATE

13272-0988

1

$2.44

In stock

16097

FILTER-ASSY-OIL

16097-0007

1

$12.25

In stock

16130

VALVE-ASSY-RELIEF

16130-1058

1

$38.20

In stock

16142

COVER-PUMP

16142-0704

1

$22.73

In stock

16154

ROTOR-PUMP,OUTER

16154-0706

1

$23.74

In stock

16154A

ROTOR-PUMP,INNER

16154-0707

1

$18.47

In stock

26011

WIRE-LEAD

26011-0818

1

$10.32

In stock

27010

SWITCH,OIL PRESSURE

27010-1313

1

$36.57

In stock

32033

PIPE,OIL FILTER

32033-1535

1

$10.27

In stock

39193

PIPE-OIL

39193-0570

1

$34.65

In stock

49065

FILTER-OIL

49065-0710

1

$26.48

In stock

92042

PIN,DOWEL,4X16.8

92042-029

1

$4.52

In stock

92042A

PIN,DOWEL,4X13.8

92042-030

1

$3.12

In stock

92057

1

$26.73

In stock

92145

SPRING

92145-0830

1

$3.25

In stock

92154

BOLT,FLANGED,6X8.3

92154-0709

1

$8.37

In stock

92200

WASHER,11.3X23X1

92200-0719

1
Out of stock

132

1

$1.12

In stock

132A

1

$2.17

In stock

132B

1

$1.73

In stock

480

1

$0.99

In stock

551

PIN-DOWEL,4X8

551A0408

1

$0.80

In stock

670

O RING,7MM

670D1507

1

$1.44

In stock

670A

O RING,18MM

670D2018

1

$1.61

In stock
