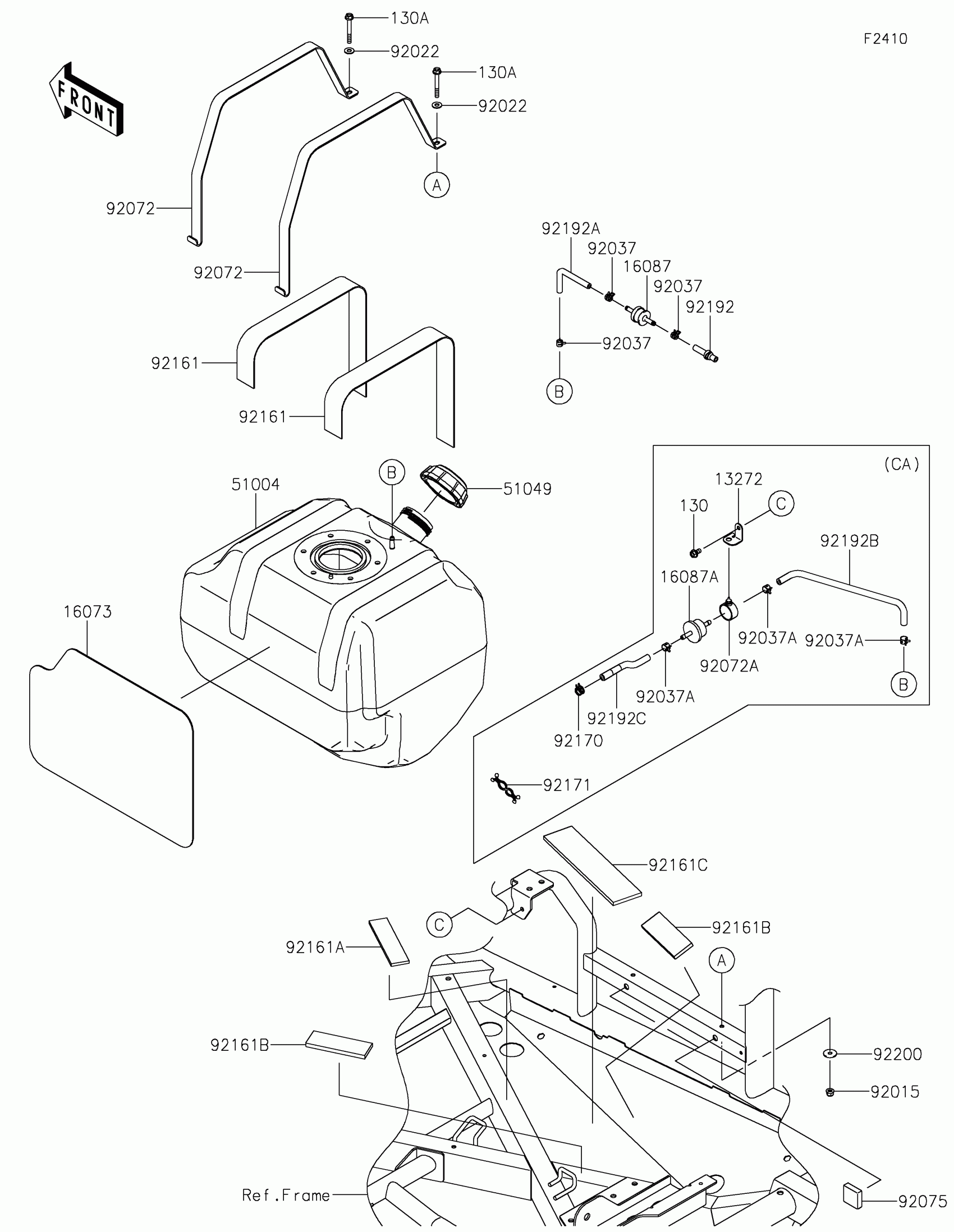

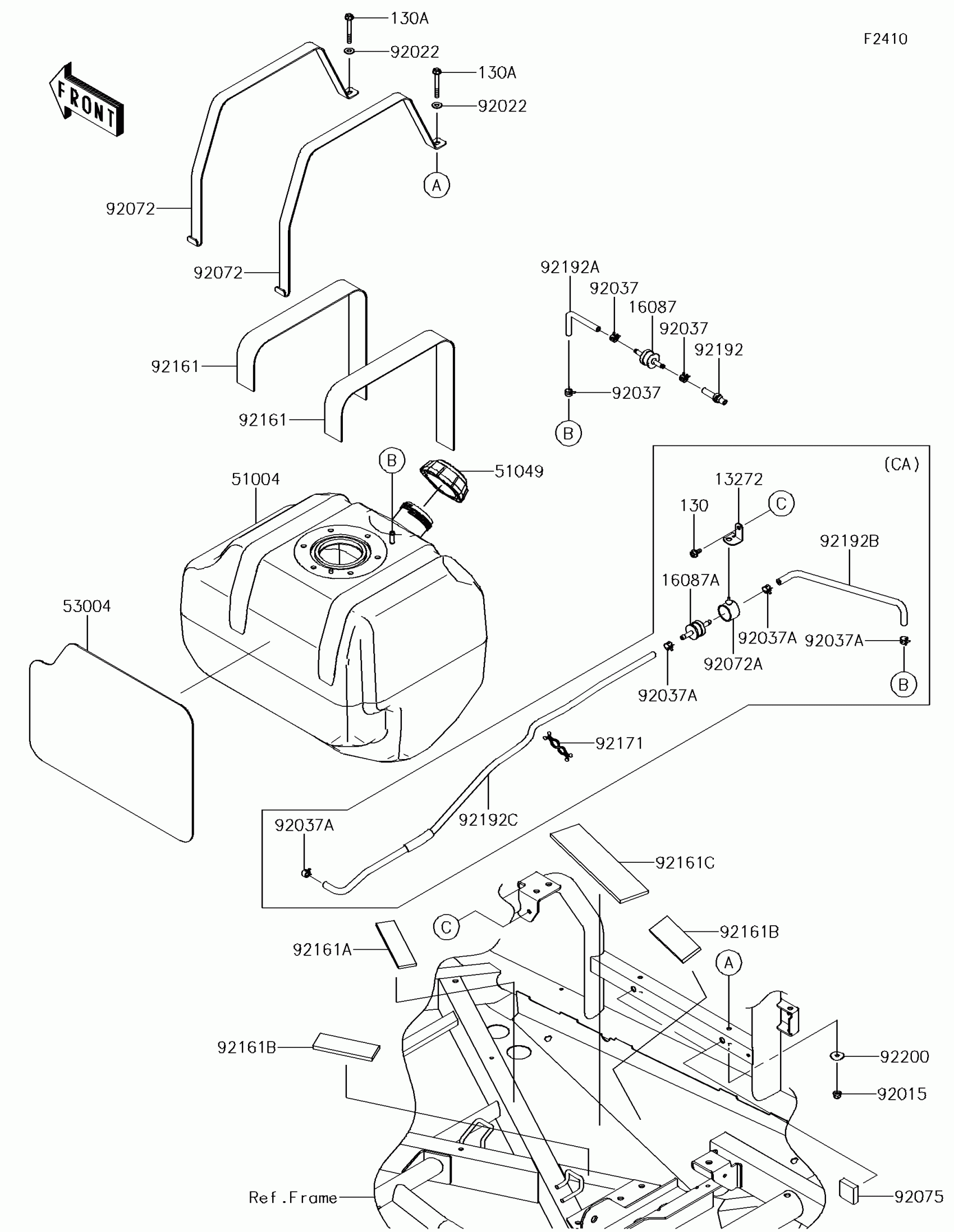

2018 Kawasaki TERYX4™ LE Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 2018 Kawasaki TERYX4™ LE, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2018 Kawasaki TERYX4™ LE Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

16087

VALVE-CHECK

16087-0008

1
Out of stock

51004

TANK-FUEL

51004-0002

1
Out of stock

51049

CAP-TANK,FUEL

51049-0718

1
Out of stock

53004

MAT

53004-0554

1

$9.78

In stock

92015

NUT,LOCK,FLANGED,6MM

92015-1339

1
Out of stock

92022

WASHER,7X16X1.2

92022-1344

1
Out of stock

92037

CLAMP,TUBE

92037-1461

1
Out of stock

92072

BAND,FUEL TANK

92072-0704

1
Out of stock

92075

DAMPER

92075-1882

1
Out of stock

92161

DAMPER,FUEL TANK

92161-0794

1
Out of stock

92161A

DAMPER,31.1X130X5

92161-0936

1
Out of stock

92161B

DAMPER,38X105X7

92161-0948

1
Out of stock

92161C

DAMPER,55X225X6.35

92161-1811

1

$13.76

In stock

92192

TUBE,FRAME PIPE-CHECK VALVE

92192-0068

1
Out of stock

92192A

TUBE,VENT

92192-0949

1
Out of stock

92200

WASHER,6.5X22X1.6

92200-1087

1
Out of stock

130A

BOLT-FLANGED,6X50

130BA0650

1

$0.97

In stock
