REAR WHEEL

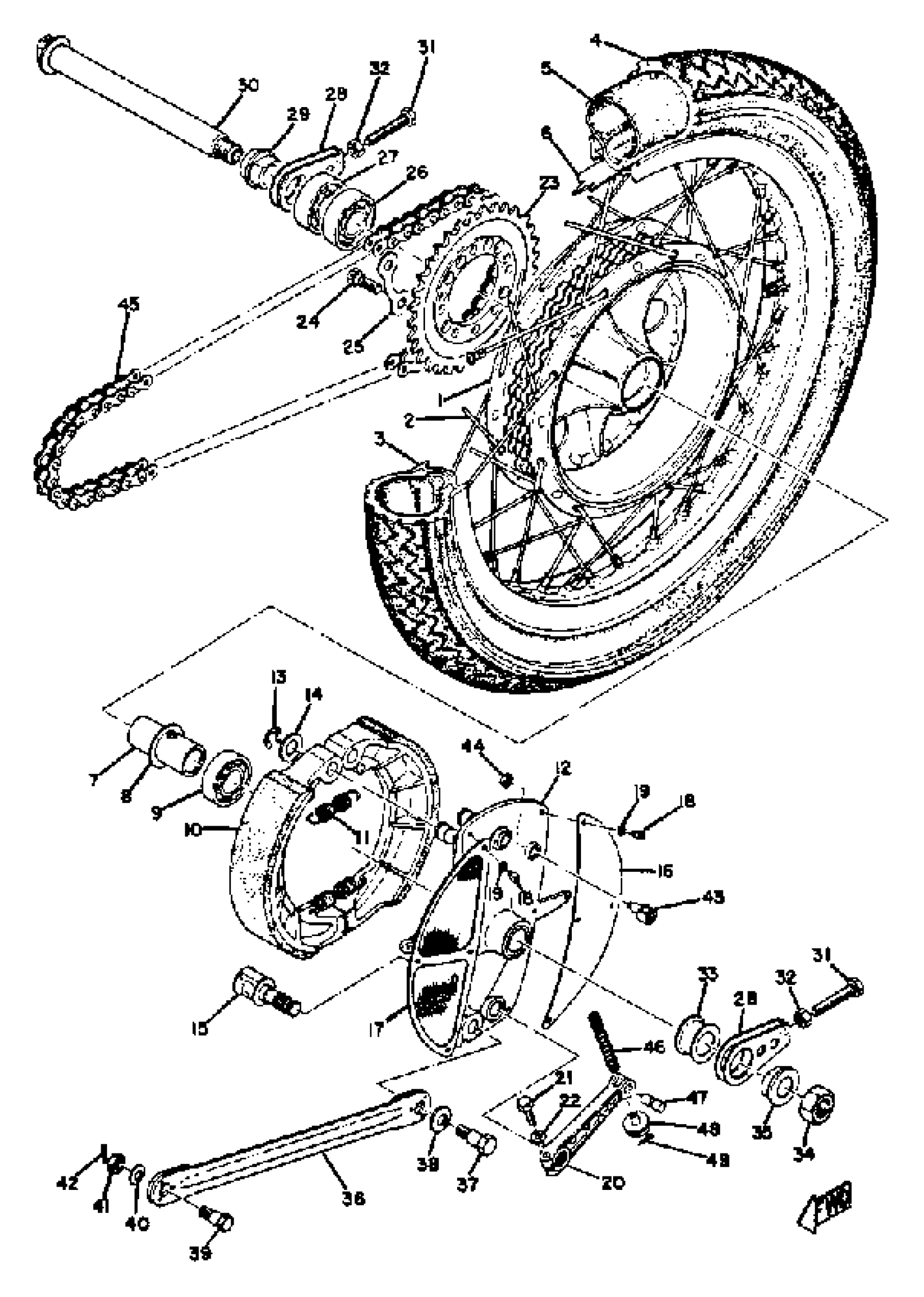

1970 Yamaha TD2 (TD2) Rear Wheel Diagram
Find the part on the Rear Wheel diagram for your 1970 Yamaha TD2 (TD2), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.
#
1
HUB, REAR
(240-25311-00-00)
1
. JOINT CHAIN
94680-11001-00
2
SPOKE SET, REAR
(240-25304-00-00)
3
RIM 2.15X18
(94421-18050-00)
4
TOOL
UNA-VAILA-BL-EI
5
TUBE (5H5)
94227-18195-00
7
SPACER, BEARING
(240-25317-00-00)
8
FLANGE, SPACER
4V4-25315-00-00
9
BEARING (22K)
93306-20446-00
10
BRAKE SHOE
(240-25330-00-00)
11
SPRING, RETURN
(240-25333-00-00)
12
PLATE, BRAKE SHOE
(240-25321-00-00)
13
CIRCLIP (137)
93430-10015-00
15
CAMSHAFT
(240-25351-00-00)
16
COVER, PLATE
(240-25327-00-00)
17
COVER, SUCTION
(240-25348-00-00)
20
LEVER, CAMSHAFT
(240-25355-00-00)
23
SPROCKET, DRIVN 29T
(240-25429-00-00)
23
SPROCKET, DRIVN 30T
(240-25430-00-00)
23
SPROCKET, DRIVN 31T
(240-25431-00-00)
23
SPROCKET, DRIVN 32T
240-25432-00-00
23
SPROCKET,DRIVN 34T
240-25434-00-00
23
SPROCKET,DRIVN 34T
240-25434-00-00
23
SPROCKET,DRIVN 34T
240-25434-00-00
23
SPROCKET, DRIVEN (38T)
4TW-25438-02-00
23
SPROCKET, DRIVEN (36T)
4TW-25436-02-00
23
SPROCKET, DRIVEN (37T)
4TW-25437-02-00
24
BOLT
90109-08369-00
25
WASHER, LOCK
143-25412-00-00
28
PULLER, CHAIN 1
(240-25388-00-00)
29
COLLAR, WHEEL
(240-25377-00-00)
30
AXLE, WHEEL
(240-25381-00-00)
33
COLLAR
(90387-20167-00)
35
WASHER, WHEEL
(240-25384-00-00)
36
BAR, TENSION
(168-25371-00-00)
37
BOLT
(90109-10085-00)
39
BOLT
90109-08375-00
41
NUT, SPECIAL SHAPE
90179-08288-00
43
HOLDER, ADJUSTING
(240-26396-00-00)
45
520 DS 110L
94585-20110-00
46
SPRING, COMPRESSION
90501-09052-00
47
PIN, SPEC''L SHAPE
(90249-10073-00)
48
NUT, SPEC''L SHAPE
(90179-05154-00)
