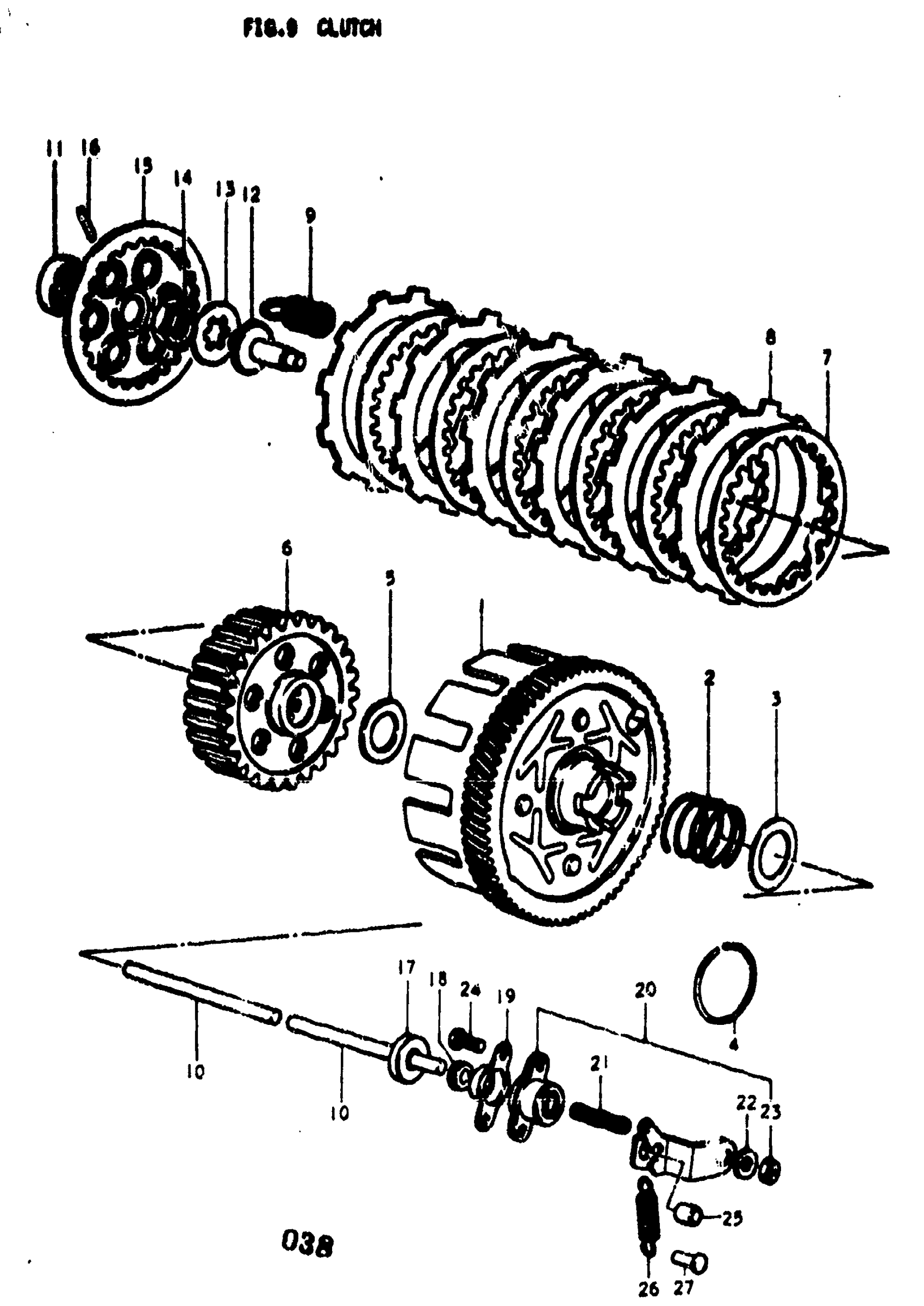

Suzuki TC100 (1977) CLUTCH Diagram
#
Description
Price
1
GEAR ASSY, PRIMARY DRIVEN | K; TO 21200-25001
21200-25000
Unavailable
1
GEAR ASSY, PRIMARY DRIVEN | L,M,A; NT:73 This part replaces 21200-25840.
21200-25002
Unavailable
1
GEAR ASSY, PRIMARY DRIVEN | B
21200-25002
Unavailable
2
SPRING, DRIVEN GEAR | K,L,M,A
09440-32001
Unavailable
3
SHIM, DRIVEN GEAR | K,L,M,A; FOR 09440-32001
08221-30385
Unavailable
4
CLIP, DRIVEN GEAR | A,B; FROM 09401-25401
09380-30001
Unavailable
5
WASHER | 17x28x1.5
08211-17282
Unavailable
6
MUB, CLUTCH SLEEVE
21411-25300
Unavailable
7
PLATE, DRIVEN This part replaces 21451-25300.
21451-23000
Unavailable
8
PLATE,CLUTCH DR This part replaces 21441-12000.
21441-42G00
Unavailable
9
SPRING, CLUTCH
09443-12010
Unavailable
10
ROD, PUSH
23111-12000
Unavailable
11
OIL SEAL, PUSH PIECE
09284-10002
Unavailable
12
PUSH PIECE
23121-14000
Unavailable
13
WASHER, SLEEVE HUB | 14x17x33x0.8
09167-17002
Unavailable
14
NUT This part replaces 09140-16001.
09140-16005
Unavailable
15
PLATE, CLUTCH PRESSURE
21460-23000
Unavailable
16
PIN, SPRING
09261-02001
Unavailable
17
SEAL OIL(5.5X16 This part replaces 09285-05004.
09285-05007
Unavailable
18
DUST SEAL, RELEASE SCREW
09281-05001
Unavailable
19
COVER, RELEASE SCREW
23241-23000
Unavailable
20
RELEASE SCREW ASSY, CLUTCH | Includes Item(s) 21 - 23
23200-25000
Unavailable
21
SCREW This part replaces 09134-06001.
09134-06010
Unavailable
22
WASHER | 6.5x16x1.2
09160-06019
Unavailable
23
.NUT This part replaces 08311-31068.
08310-00067
Unavailable
24
SCREW This part replaces 02112-05168.
02112-05167
Unavailable
25
PIECE, RELEASE ARM END
23222-07000
Unavailable
26
SPRING, RELEASE RETURN
09443-08001
Unavailable
27
PIN This part replaces 09220-04001.
09223-04001
Unavailable
