2018 Yamaha Snoscoot (SXR2NJW) Engine Assembly Diagram

← All diagrams

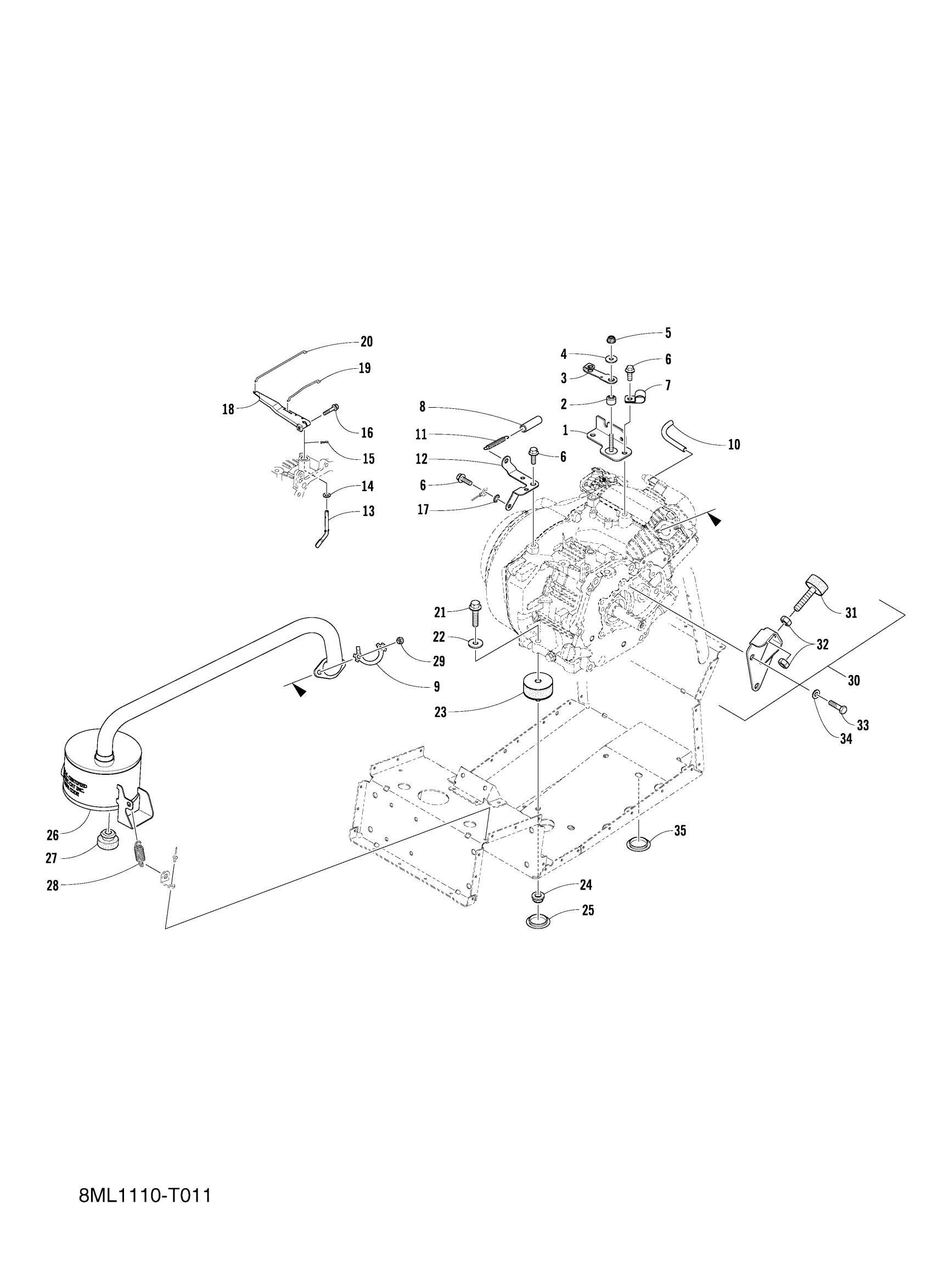

Find the part on the Engine Assembly diagram for your 2018 Yamaha Snoscoot (SXR2NJW), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2018 Yamaha Snoscoot (SXR2NJW) Engine Assembly Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BRACKET, THROTTLE

8ML-E3733-00-00

1

$15.52

In stock

2

SPACER

8JM-E3576-00-00

1
Out of stock

3

LEVER, THROTTLE

8ML-E3726-00-00

1

$20.43

In stock

4

1

$0.69

In stock

5

NUT, FLG. LOCKING

8JP-RA357-00-00

1

$0.49

In stock

6

BOLT, FLANGE M8-1.25X16

8JM-RA100-00-00

1

$0.86

In stock

7

CLAMP, 3

8ML-RAB05-00-00

—

$1.86

In stock

8

HOSE 1

8ML-E243A-00-00

—

$13.11

In stock

9

WASHER

7DH-E4616-00-00

1

$3.01

In stock

10

HOSE

90445-13809-00

1

$6.86

In stock

11

SPRING, TENSION 2

8ML-RAD03-00-00

1

$28.49

In stock

12

BRACKET, ENGINE 1

8ML-E1011-00-00

1

$64.22

In stock

13

FORK, GOVERNOR

7CN-E1922-00-00

—

$12.09

In stock

14

YBS66-6 WASHER, PLAIN

92990-06200-00

1

$0.78

In stock

15

CLIP

90468-18008-00

1

$1.35

In stock

16

BOLT, WITH WASHER

97522-06530-00

1
Out of stock

17

—

$0.23

In stock

18

ARM, GOVERNOR

7CN-E1924-40-00

1

$19.62

In stock

19

ROD, LINK

8ML-E1928-00-00

—

$4.68

In stock

20

ROD, LINK

7CN-E1928-00-00

—

$2.52

In stock

21

BOLT, FLG. M8X1.25

8JP-RA188-00-00

—

$1.12

In stock

22

—

$0.63

In stock

23

DAMPER, RUBBER 1

8ML-F1485-00-00

—

$27.89

In stock

24

—

$0.83

In stock

25

PLUG, 1-1/4"

8JM-RA602-00-00

—

$1.49

In stock

26

SILENCER ASSY

8ML-E4750-00-00

—

$179.65

In stock

27

GROMMET

8JP-E5357-00-00

—

$12.89

In stock

28

SPRING, EXTENSION

8JM-RAD04-00-00

—

$5.22

In stock

29

NUT, SELF-LOCKING

95617-06100-00

—

$2.32

In stock

30

DAMPER 2

8ML-F1486-00-00

—

$29.43

In stock

31

DAMPER SUB ASSY

8ML-F2201-00-00

—

$3.86

In stock

32

NUT, HEX. M10X1.25

8JP-RA369-00-00

—

$0.75

In stock

33

BOLT, HEXAGON 5/16

8ML-RA105-00-00

—

$1.00

In stock

34

WASHER, PLAIN 5/16

8ML-RA403-00-00

—

$2.78

In stock

35

PLUG

8ML-F2417-00-00

—

$3.29

In stock
