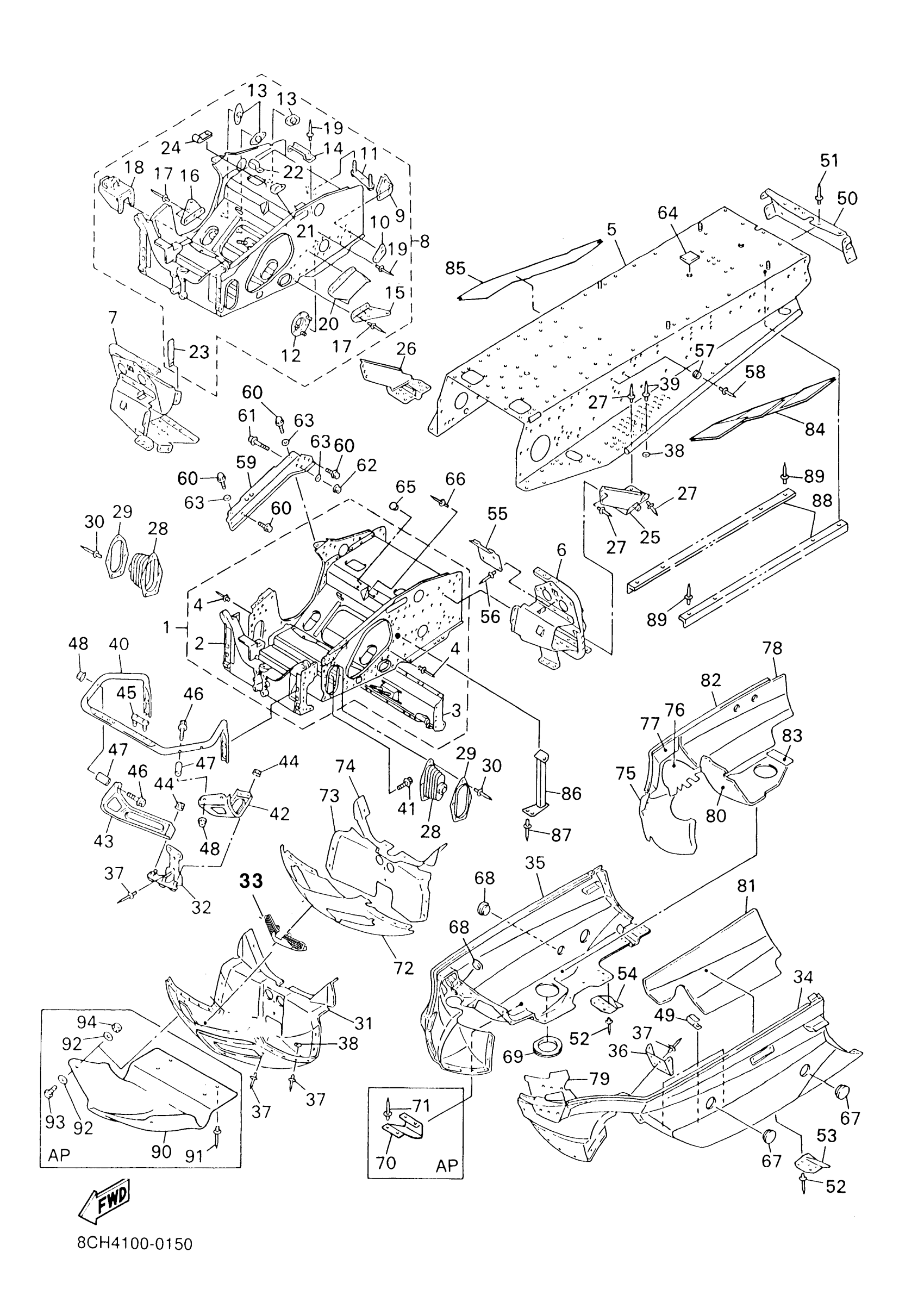

Find the part on the Frame diagram for your 2000 Yamaha SX700SD 8CH40, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2000 Yamaha SX700SD 8CH40 Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

8DG-21940-07-00

1
Out of stock

2

BULKHEAD

8CR-2191A-02-00

1
Out of stock

3

HEAT EXCHANGER ASSY 1

8DG-12440-01-00

1
Out of stock

4

RIVET, BLIND

90267-48016-00

1

$7.85

In stock

4

RIVET, BLIND

90267-48177-00

1

$1.71

In stock

5

REAR FRAME COMP.

8DF-21950-07-00

1
Out of stock

6

FOOTREST COMP. 1

8ED-21960-09-00

1
Out of stock

7

FOOTREST COMP. 2

8ED-21970-09-00

1
Out of stock

8

FRAME CONNECTION KIT

8CR-W2195-03-00

1
Out of stock

9

BRACKET, MAIN TRACK 1

8CR-21943-01-00

1

$3.54

In stock

10

BRACKET, MAIN TRACK 2

8CR-21953-00-00

1

$2.89

In stock

11

BRACKET 3

8CR-2196F-00-00

—

$5.80

In stock

12

. HOUSING, REINF SUB-ASSY (LH)

8CR-21920-00-00

1
Out of stock

13

BRACKET, CHAIN HOUSING

8CR-21939-01-00

1

$5.35

In stock

14

CLAMP, FUEL PIPE

8CR-21977-00-00

—

$3.29

In stock

15

PANEL, SUB FRAME 6

8CR-21917-00-00

—

$20.57

In stock

16

PANEL, SUB-FRAME 7

8CR-21918-00-00

—

$20.57

In stock

17

RIVET, BLIND

90267-48016-00

1

$7.85

In stock

18

STAY, MUFFER

8CR-2194J-00-00

—

$61.74

In stock

19

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

19

RIVET, BLIND

90267-47197-00

—

$1.91

In stock

20

COVER 2

8CR-2198G-00-00

—

$16.65

In stock

21

CLAMP(83R)

90461-08113-00

—

$10.48

In stock

22

CLAMP(8CR)

90461-06142-00

—
Out of stock

23

CLAMP

90462-10236-00

—

$8.97

In stock

24

CLAMP

90461-10148-00

—

$8.78

In stock

25

PIPE, PIVOT 1

8DF-21941-00-00

1
Out of stock

26

PIPE, PIVOT 2

8DF-21951-00-00

—

$53.55

In stock

27

RIVET

90269-07080-00

—

$3.37

In stock

28

COVER 1

8CR-2198F-00-00

1
Out of stock

29

PLATE, STRG BRACKET 1

8CR-2195E-00-00

—
Out of stock

30

RIVET, BLIND

90267-47197-00

—

$1.91

In stock

31

PANEL, SUB FRAME 1

8CR-21912-11-00

1
Out of stock

32

PLATE, BACK UP

8CR-23788-11-00

1
Out of stock

33

STAY 4

8CR-77128-00-00

1
Out of stock

34

FRAME UNDER 1

8CR-2196A-12-00

1
Out of stock

35

FRAME, UNDER 2

8CR-2196E-12-00

1
Out of stock

36

BRACKET, GUARD FITTING

8CR-21972-00-00

1
Out of stock

37

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

38

WASHER PLATE 829771780000

90201-05033-00

—
Out of stock

39

RIVET, BLIND(8CH)

90267-47187-00

—
Out of stock

40

BUMPER, FRONT 2

8CR-77512-00-00

—

$89.51

In stock

41

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

42

BRACKET, FRONT

8CR-21949-10-00

—

$20.51

In stock

43

BRACKET, FRONT BUMPER

8CR-21959-10-00

1
Out of stock

44

NUT, SELF-LOCKING

90185-08169-00

—

$7.09

In stock

45

BRACKET, 5

8CR-2196M-00-00

—

$4.98

In stock

46

BOLT, FLANGE

95817-08040-00

—

$5.43

In stock

47

COLLAR(8CR)

90387-0810F-00

—
Out of stock

48

NUT, FLANGE(JN5)

95707-08500-00

—

$1.49

In stock

49

CLAMP(4MX)

90465-06376-00

—

$7.08

In stock

50

REINEFORCEMENT, FRAME REAR 1

8CR-21923-02-00

1
Out of stock

51

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

52

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

53

PROTECTOR, FRAME

8CR-21978-00-00

—

$22.77

In stock

54

PROTECTOR, FRAME

8CR-2197B-00-00

—

$22.54

In stock

55

HOOK

8CR-21973-00-00

1
Out of stock

56

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

57

BUTT0N

81K-2471F-00-00

—
Out of stock

58

RIVET, BLIND(81K)

90267-40135-00

1
Out of stock

59

REINEFORCEMENT, FRAME REAR 1

8CR-21921-01-00

1
Out of stock

60

BOLT, FLANGE

95817-10020-00

—

$6.17

In stock

61

BOLT,FLANGE

95817-10065-00

—

$4.72

In stock

62

NUT, FLANGE(8AB)

95707-10500-00

—

$1.66

In stock

63

WASHER, PLAIN(3BM)

92907-10200-00

—
Out of stock

64

COVER 3

8DP-2198J-00-00

1
Out of stock

65

PLUG

90338-10004-00

1
Out of stock

66

RIVET, BLIND

90267-48177-00

1

$1.71

In stock

67

PLUG

90338-44270-00

1
Out of stock

68

PLUG

90338-30268-00

1
Out of stock

69

SPACER

8DF-21998-10-00

—

$23.63

In stock

70

PROTECTOR, FRAME 3

8CS-2197C-00-00

—
Out of stock

71

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

72

LINING, SHROUD 1

8CR-77261-00-00

1
Out of stock

73

LINING, SHROUD 2

8CR-77262-00-00

—

$28.62

In stock

74

LINING, SHROUD 3

8CR-77263-00-00

1
Out of stock

75

LINING, SHROUD 4

8CR-77264-00-00

—

$27.25

In stock

76

LINING, SHROUD 5

8CR-77265-00-00

1
Out of stock

77

LINING, SHROUD 6

8CR-77266-00-00

1
Out of stock

78

LINING, SHROUD 7

8CR-77267-01-00

—

$27.68

In stock

79

LINING,SHROUD 8

8CR-77268-00-00

—

$20.60

In stock

80

LINING, SHROUD 9

8CR-77269-00-00

1
Out of stock

81

DAMPER, NOISE 11

8CR-77271-00-00

—
Out of stock

82

TAPE, 5

8CR-7717J-00-00

1
Out of stock

83

TRIM 1

8CR-77165-00-00

—

$2.42

In stock

84

EMBLEM 1

8EA-77351-10-00

—

$66.78

In stock

85

EMBLEM 2

8EA-77352-10-00

1
Out of stock

86

PROTECTOR, FRAME

8EA-2197E-00-00

1
Out of stock

87

RIVET, BLIND

90267-48016-00

1

$7.85

In stock

88

PROTECTOR, FRAME

8DN-21978-00-00

1
Out of stock

89

RIVET, BLIND

90267-50004-00

1
Out of stock

90

DARK BLUE ULTRA PLATE

SMA-ULTRA-01-BU

1
Out of stock

91

RIVET, BLIND(8BH)

90267-48174-00

—

$2.15

In stock

92

WASHER, PLATE

90201-06747-00

—

$6.17

In stock

93

SCREW, BINDING

98907-06025-00

—

$6.18

In stock

94

NUT, SELF-LOCKING

95617-06100-00

—

$2.32

In stock
