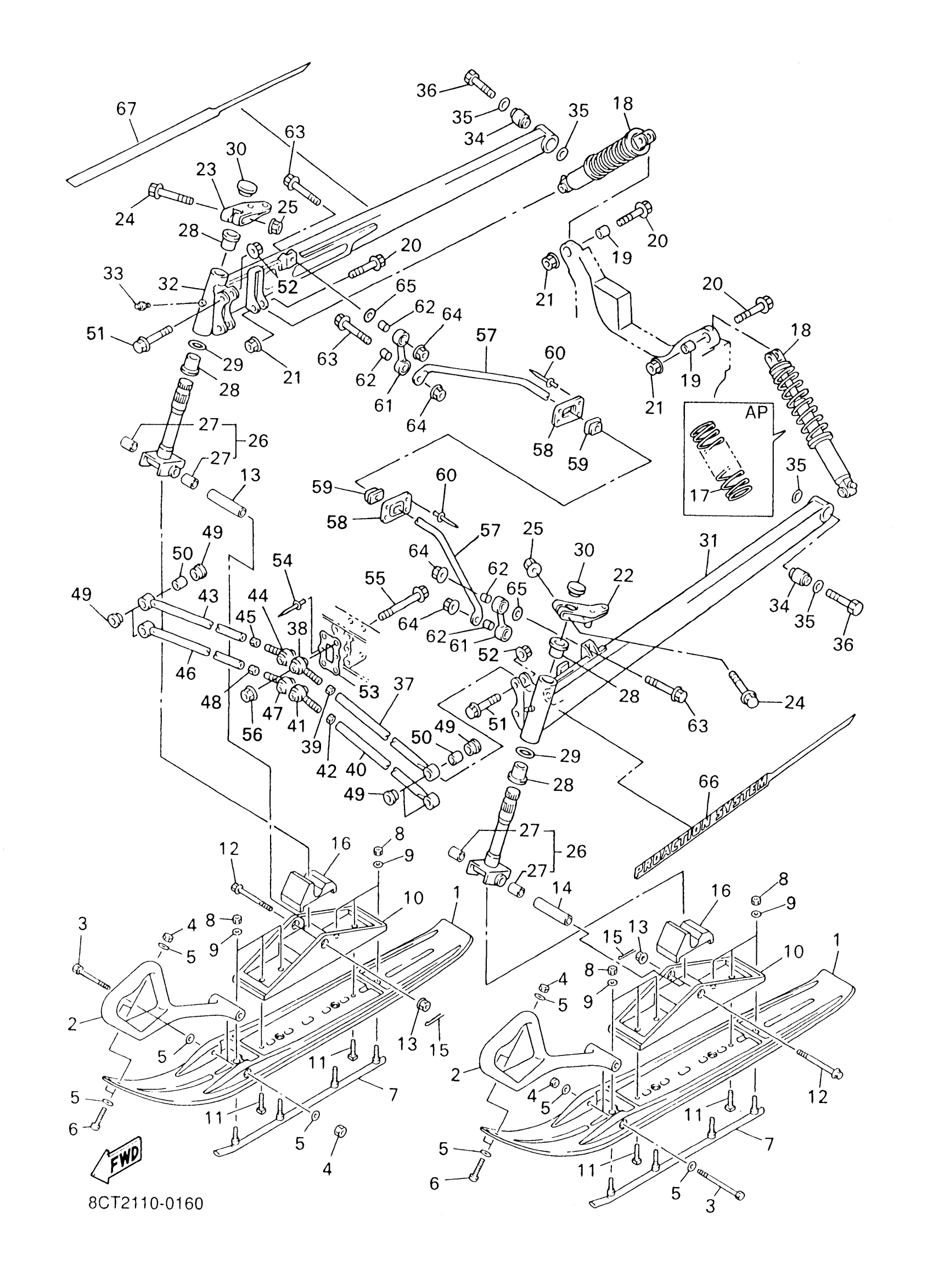

2000 Yamaha SX500R (SX500D) Ski Diagram
Find the part on the Ski diagram for your 2000 Yamaha SX500R (SX500D), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.
#
1
SKI 1
8DF-23711-19-00
2
GYT/8DF SKI HANDLE BLUE
GYT-8DN91-35-BL
3
BOLT, REINF. HEAD 1
8DF-23755-00-00
4
NUT, NYLON
95717-08300-00
5
WASHER(6TC)
92907-08200-00
6
BOLT, BUTTON HEAD
92017-08040-00
7
RUNNER 1
8DF-23731-20-00
8
NUT, NYLON
95717-08300-00
9
WASHER, PLATE(3XP)
90201-086P8-00
10
SADDLE 1
8EA-23766-00-00
11
BOLT, SQUARE
90108-08002-00
12
BOLT, WASHER BASED(8AB)
90105-10712-00
13
NUT, SELF-LOCKING(JN5)
95607-10200-00
14
COLLAR
90387-1012H-00
15
PIN, COTTER
91490-20025-00
16
STOPPER 1
8CS-23743-00-00
17
SPRING ASSY 1
8CX-23760-00-00
17
SPRING ASSY 1 (K=23N/MM)
8CX-23760-10-00
18
ABSORBER ASSY 1
8CT-2376A-50-00
19
BUSH
8CR-2376B-00-00
20
BOLT, FLANGE
90105-10030-00
21
NUT, SELF-LOCKING(JN5)
95607-10200-00
22
ARM, OUTSIDE 1
8CR-23851-00-00
23
ARM, OUTSIDE 2
8CR-23852-00-00
24
BOLT, FLANGE(87Y)
95817-10055-00
25
NUT, SELF-LOCKING(JN5)
95607-10200-00
26
COLUMN, SKI ASSY
8CR-23803-01-00
27
BUSH, BIMETAL FORMED(8CJ)
90384-16251-00
28
BUSH, SOLID
90381-25115-00
29
WASHER, PLATE (25G)
90201-301G3-00
30
CAP 1
8CR-23741-10-00
31
ARM, FRONT 1
8CR-2382E-10-00
32
ARM, FRONT 2
8CR-2382F-10-00
33
NIPPLE, GREASE
93700-06M03-00
34
DAMPER
8CR-2516A-00-00
35
WASHER, PLATE(8CJ)
90201-120T5-00
36
BOLT(8CJ)
90101-12046-00
37
ARM, CONTROL 1
8CR-2384E-10-00
38
JOINT 2
8DN-23823-00-00
39
NUT, HEXAGON
95337-12600-00
40
ARM, CONTROL 2
8CR-2384F-10-00
41
JOINT 3
8DN-23832-00-00
42
NUT
95314-14600-00
43
ARM, CONTROL 1
8CR-2384E-10-00
44
JOINT 2
8DN-23823-00-00
45
NUT, HEXAGON
95337-12600-00
46
ARM, CONTROL 2
8CR-2384F-10-00
47
JOINT 3
8DN-23832-00-00
48
NUT
95314-14600-00
49
BUSH, SOLID(8CJ)
90381-17110-00
50
COLLAR(8CJ)
90387-1009K-00
51
BOLT, FLANGE
90105-10030-00
52
NUT, SELF-LOCKING(JN5)
95607-10200-00
53
WASHER
8DF-23779-00-00
54
RIVET, BLIND (8J5)
90267-48057-00
55
BOLT, FLANGE
90105-124A2-00
56
NUT, U FLANGE
95607-12200-00
57
BAR, STABILIZER FRONT
8CR-2386E-00-00
58
COVER, STABILIZER FRONT
8CR-2386H-00-00
59
BUSH, STABILIZER FRONT
8CR-2386G-00-00
60
RIVET, BLIND(8CR)
90267-47186-00
61
JOINT, STABILIZER 1 (STRONG BLUE)
8DF-2385L-00-00
62
COLLAR(8V7)
90387-087L3-00
63
BOLT, FLANGE
95817-08040-00
64
NUT, SELF-LOCKING
90185-08169-00
65
WASHER, PLATE(3XP)
90201-086P8-00
66
EMBLEM 15
8EA-77371-10-00
67
EMBLEM 16
8EA-77372-10-00
