2001 Yamaha SX500 8CT3 Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2001 Yamaha SX500 8CT3, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

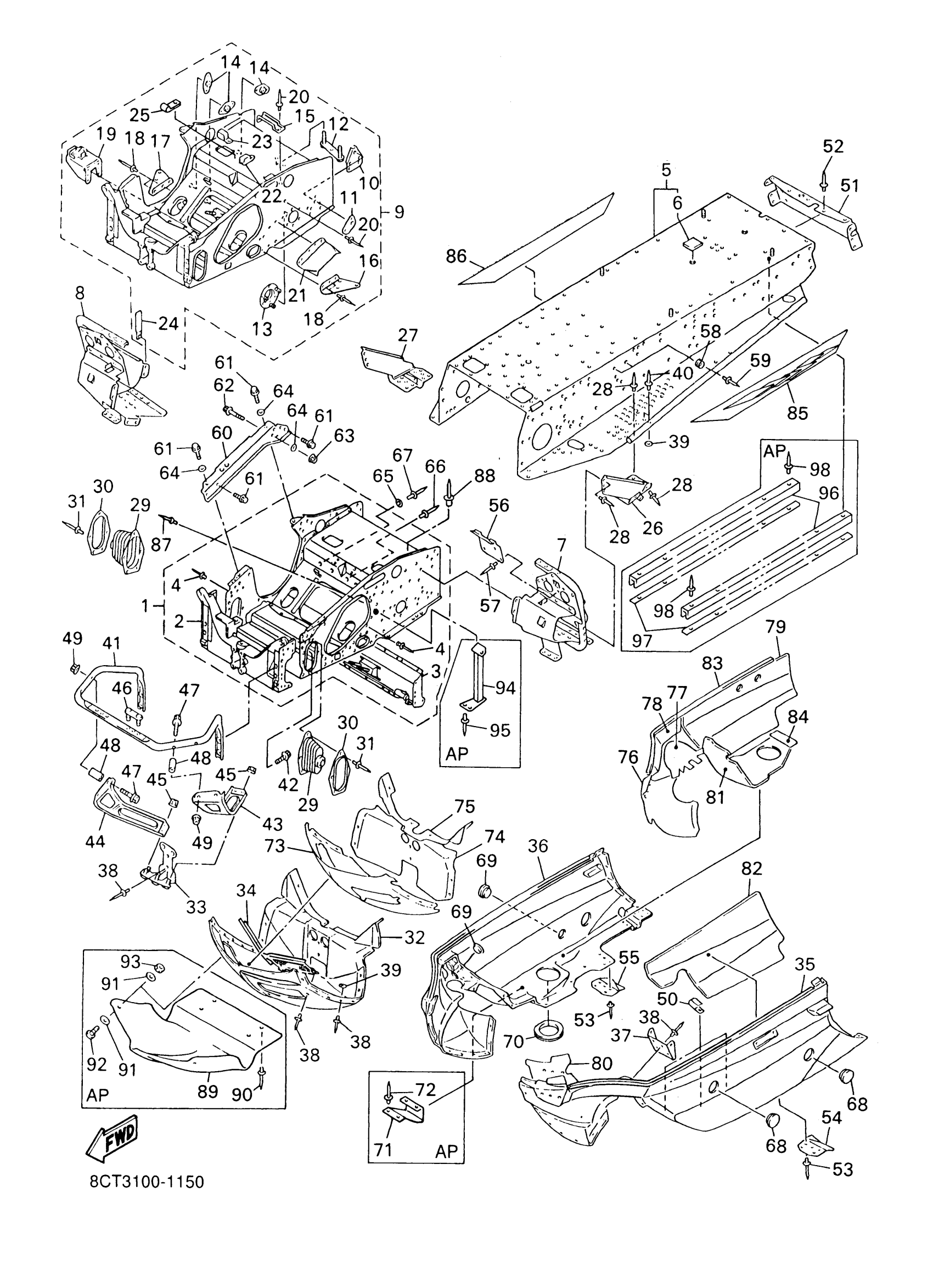

2001 Yamaha SX500 8CT3 Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

8CR-21940-05-00

1
Out of stock

2

BULKHEAD

8CR-2191A-02-00

1
Out of stock

3

FRONT HEAT EXCHANGER ASSY

8CR-12440-03-00

1
Out of stock

4

RIVET, BLIND

90267-48015-00

1

$1.88

In stock

4

RIVET, BLIND

90267-48016-00

1

$7.85

In stock

4

RIVET, BLIND

90267-48177-00

1

$1.71

In stock

5

REAR FRAME COMP.

8CJ-21950-09-00

1
Out of stock

6

COVER 3

8CR-2198J-00-00

—

$3.11

In stock

7

FOOTREST COMP. 1

8ED-21960-09-00

1
Out of stock

8

FOOTREST COMP. 2

8ED-21970-09-00

1
Out of stock

9

FRAME CONNECTION KIT

8CR-W2195-03-00

1
Out of stock

10

BRACKET, MAIN TRACK 1

8CR-21943-01-00

1

$3.54

In stock

11

BRACKET, MAIN TRACK 2

8CR-21953-00-00

1

$2.89

In stock

12

BRACKET 3

8CR-2196F-00-00

—

$5.80

In stock

13

. HOUSING, REINF SUB-ASSY (LH)

8CR-21920-00-00

1
Out of stock

14

BRACKET, CHAIN HOUSING

8CR-21939-01-00

—

$5.35

In stock

15

CLAMP, FUEL PIPE

8CR-21977-00-00

—

$3.29

In stock

16

PANEL, SUB FRAME 6

8CR-21917-00-00

—

$20.57

In stock

17

PANEL, SUB-FRAME 7

8CR-21918-00-00

—

$20.57

In stock

18

RIVET, BLIND

90267-48016-00

1

$7.85

In stock

19

STAY, MUFFER

8CR-2194J-00-00

—

$61.74

In stock

20

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

20

RIVET, BLIND

90267-47197-00

—

$1.91

In stock

21

COVER 2

8CR-2198G-00-00

—

$16.65

In stock

22

CLAMP(83R)

90461-08113-00

—

$10.48

In stock

23

CLAMP(8CR)

90461-06142-00

—
Out of stock

24

CLAMP

90462-10236-00

—

$8.97

In stock

25

CLAMP

90461-10148-00

—

$8.78

In stock

26

PIPE, PIVOT 1

8DF-21941-00-00

1
Out of stock

27

PIPE, PIVOT 2

8DF-21951-00-00

—

$53.55

In stock

28

RIVET

90269-07080-00

—

$3.37

In stock

29

COVER 1

8CR-2198F-00-00

1
Out of stock

30

PLATE, STRG BRACKET 1

8CR-2195E-00-00

—
Out of stock

31

RIVET, BLIND

90267-47197-00

—

$1.91

In stock

32

PANEL, SUB FRAME 1

8CR-21912-11-00

1
Out of stock

33

PLATE, BACK UP

8CR-23788-11-00

1
Out of stock

34

STAY 4

8CR-77128-00-00

1
Out of stock

35

FRAME UNDER 1

8CR-2196A-12-00

1
Out of stock

36

FRAME, UNDER 2

8CR-2196E-12-00

1
Out of stock

37

BRACKET, GUARD FITTING

8CR-21972-00-00

1
Out of stock

38

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

39

WASHER PLATE 829771780000

90201-05033-00

—
Out of stock

40

RIVET, BLIND(8CH)

90267-47187-00

—
Out of stock

41

BUMPER, FRONT 2

8CR-77512-00-00

—

$89.51

In stock

42

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

43

BRACKET, FRONT

8CR-21949-10-00

—

$20.51

In stock

44

BRACKET, FRONT BUMPER

8CR-21959-10-00

1
Out of stock

45

NUT, SELF-LOCKING

90185-08169-00

—

$7.09

In stock

46

BRACKET, 5

8CR-2196M-00-00

—

$4.98

In stock

47

BOLT, FLANGE

95817-08040-00

—

$5.43

In stock

48

COLLAR(8CR)

90387-0810F-00

—
Out of stock

49

NUT, FLANGE(JN5)

95707-08500-00

—

$1.49

In stock

50

CLAMP(4MX)

90465-06376-00

—

$7.08

In stock

51

REINEFORCEMENT, FRAME REAR 1

8CR-21923-02-00

1
Out of stock

52

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

53

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

54

PROTECTOR, FRAME

8CR-21978-00-00

—

$22.77

In stock

55

PROTECTOR, FRAME

8CR-2197B-00-00

—

$22.54

In stock

56

HOOK

8CR-21973-00-00

1
Out of stock

57

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

58

BUTT0N

81K-2471F-00-00

—
Out of stock

59

RIVET, BLIND(81K)

90267-40135-00

1
Out of stock

60

REINEFORCEMENT, FRAME REAR 1

8CR-21921-01-00

1
Out of stock

61

BOLT, FLANGE

95817-10020-00

—

$6.17

In stock

62

BOLT,FLANGE

95817-10065-00

—

$4.72

In stock

63

NUT, FLANGE(8AB)

95707-10500-00

—

$1.66

In stock

64

WASHER, PLAIN(3BM)

92907-10200-00

—
Out of stock

65

WASHER PLATE 829771780000

90201-05033-00

—
Out of stock

66

RIVET, BLIND

90267-48177-00

1

$1.71

In stock

67

RIVET, BLIND(8CH)

90267-47187-00

—
Out of stock

68

PLUG

90338-44270-00

1
Out of stock

69

PLUG

90338-30268-00

1
Out of stock

70

SPACER

8DF-21998-10-00

—

$23.63

In stock

71

PROTECTOR, FRAME 3

8CS-2197C-00-00

—
Out of stock

72

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

73

LINING, SHROUD 1

8CR-77261-00-00

1
Out of stock

74

LINING, SHROUD 2

8CR-77262-00-00

—

$28.62

In stock

75

LINING, SHROUD 3

8CR-77263-00-00

1
Out of stock

76

LINING, SHROUD 4

8CR-77264-00-00

—

$27.25

In stock

77

LINING, SHROUD 5

8CR-77265-00-00

1
Out of stock

78

LINING, SHROUD 6

8CR-77266-00-00

1
Out of stock

79

LINING, SHROUD 7

8CR-77267-01-00

—

$27.68

In stock

80

LINING,SHROUD 8

8CR-77268-00-00

—

$20.60

In stock

81

LINING, SHROUD 9

8CR-77269-00-00

1
Out of stock

82

DAMPER, NOISE 11

8CR-77271-00-00

—
Out of stock

83

TAPE, 5

8CR-7717J-00-00

1
Out of stock

84

TRIM 1

8CR-77165-00-00

—

$2.42

In stock

85

GRAPHIC 7

8EA-7711G-01-00

1
Out of stock

86

GRAPHIC 8

8EA-7711H-01-00

1
Out of stock

87

RIVET, BLIND

90267-48177-00

1

$1.71

In stock

88

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

89

PROTECTOR, FRAME

8CV-2197E-00-00

1
Out of stock

90

RIVET, BLIND(8BH)

90267-48174-00

—

$2.15

In stock

91

WASHER, PLATE

90201-06747-00

—

$6.17

In stock

92

SCREW, BINDING

98907-06025-00

—

$6.18

In stock

93

NUT, SELF-LOCKING

95617-06100-00

—

$2.32

In stock

94

PROTECTOR, FRAME

8EA-2197E-00-00

1
Out of stock

95

RIVET, BLIND

90267-48016-00

1

$7.85

In stock

96

FULLGTH TUNL PRCT

SMA-8CV92-90-00

1
Out of stock

97

BRACKET, GUARD FITTING

8DF-21972-00-00

—
Out of stock

98

RIVET, BLIND

90267-47197-00

—

$1.91

In stock
