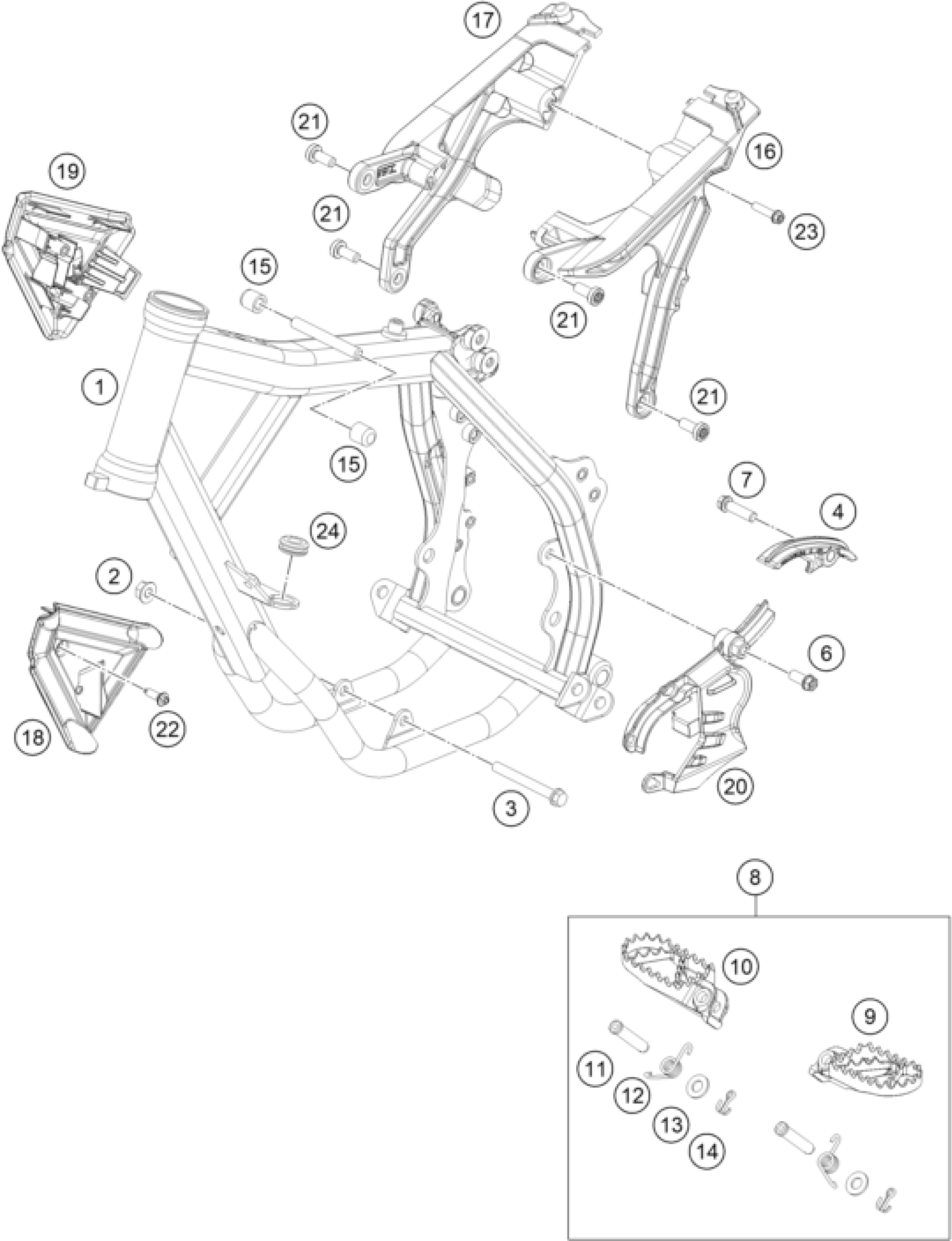

KTM SX-E 3 2023 FRAME Diagram
#
Description
Price
1
Frame 454T3
45403001000EB
Unavailable
2
Self locking nut M8 10.9
54310086200
Unavailable
3
Hexagonal bolt EN 1665-M8x80-1
01665080806
Unavailable
4
Chain slider bottom
45303053000
Unavailable
7
HH collar screw M8x30
0025080306
Unavailable
8
FOOTREST CPL. 14
47103040033
Unavailable
9
FOOTREST L/S
47103040000
Unavailable
10
FOOTREST R/S
47103041000
Unavailable
11
PIN FOR FOOT PED 51.5X9.8 MM
54803044000
Unavailable
12
FOOTREST SPRING L/S & R/S
54603041000
Unavailable
13
washer DIN 125 A 10.5
0125100003
Unavailable
14
PIN DIN0094-3,2X25 STEEL
0094032253
Unavailable
15
rubber grommet
76006014000
Unavailable
16
Subframe left
45403002010
Unavailable
17
Subframe right
45403002020
Unavailable
18
Frame cover left
45403083000
Unavailable
19
Frame cover right
45403084000
Unavailable
20
Failure protection
45403096000
Unavailable
21
SHCS M8x20 TX45
0035080206S
Unavailable
22
EJOT PT SCREW K60X25-Z SW6
0017060255
Unavailable
23
HH collar screw M6x25 TX30
0025060256
Unavailable
6
HH COLLAR SCREW M8X16 TX40
0025080166
Unavailable
24
RUBBER SLEEVE D=12MM
41001052000
Unavailable
