- SV650AM3 (2023)
ELECTRICAL (E28)

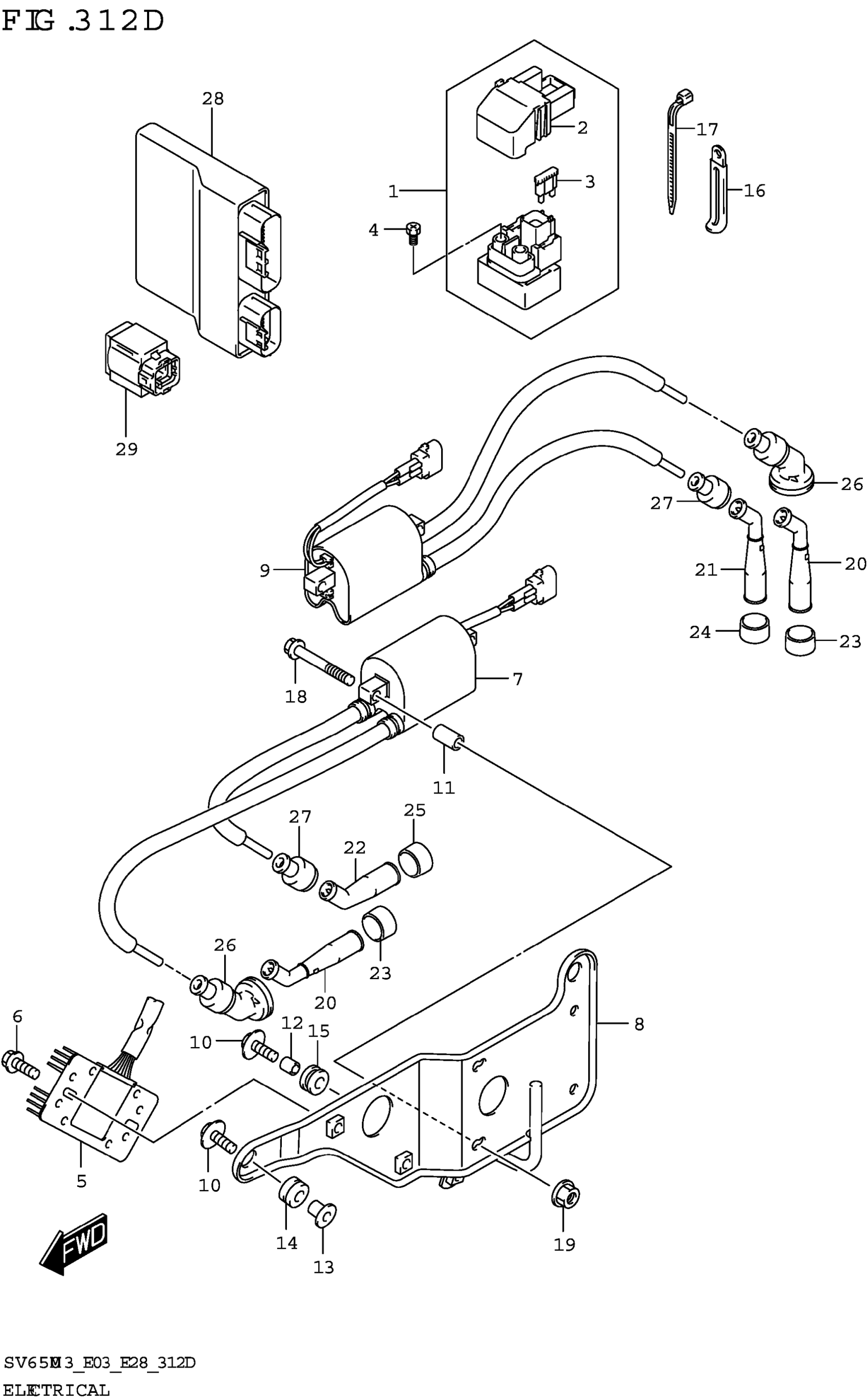

Suzuki SV650AM3 (2023) ELECTRICAL (E28) Diagram
#
Description
Price
1
RELAY ASSY,STARTING MOTOR
31800-06G02
Unavailable
2
.COVER
31861-47E00
Unavailable
3
.FUSE (30A)
09481-30101
Unavailable
4
SCREW (6X8)
09128-06013
Unavailable
5
RECTIFIER ASSY
32800-47H00
Unavailable
6
SCREW This part replaces 02162-0616A.
02162-0616B
Unavailable
7
COIL ASSY,IGNITION FRONT
33410-18K00
Unavailable
8
BRACKET,IGN COIL REAR
33414-44H01
Unavailable
9
COIL ASSY,IGNITION REAR
33420-18K00
Unavailable
10
BOLT (6X20)
09116-06188
Unavailable
11
SPACER (6.4X10X18)
09180-06195
Unavailable
12
SPACER (6.5X9X9)
09180-06263
Unavailable
13
SPACER (6.2X8.4X10.9)
09180-06331
Unavailable
14
CUSHION (8X18X10)
09320-08501
Unavailable
15
CUSHION (9X18X9.5)
09320-09016
Unavailable
16
CLAMP (L:80)
09404-06030
Unavailable
17
CLAMP (L:165)
09407-18402
Unavailable
18
BOLT (6X40)
09103-06531
Unavailable
19
NUT (6X12)
08316-1006A
Unavailable
20
CAP ASSY,SPARK PLUG | CENTER
33510-17G00
Unavailable
21
CAP ASSY,SPARK PLUG | SIDE
33510-17G00
Unavailable
22
CAP ASSY,SPARK PLUG | SIDE
33510-20E00
Unavailable
25
SEAL,SPARK PLUG | SIDE
33541-47D00
Unavailable
26
SEAL,HIGH TENSION CORD CTR
33542-17G01
Unavailable
27
SEAL,HIGH TENSION CORD (SIDE)
33542-38B00
Unavailable
28
CONTROL UNIT,FI
32920-18K51
Unavailable
29
SENSOR ASSY,FUEL CUT
33960-06G10
Unavailable
