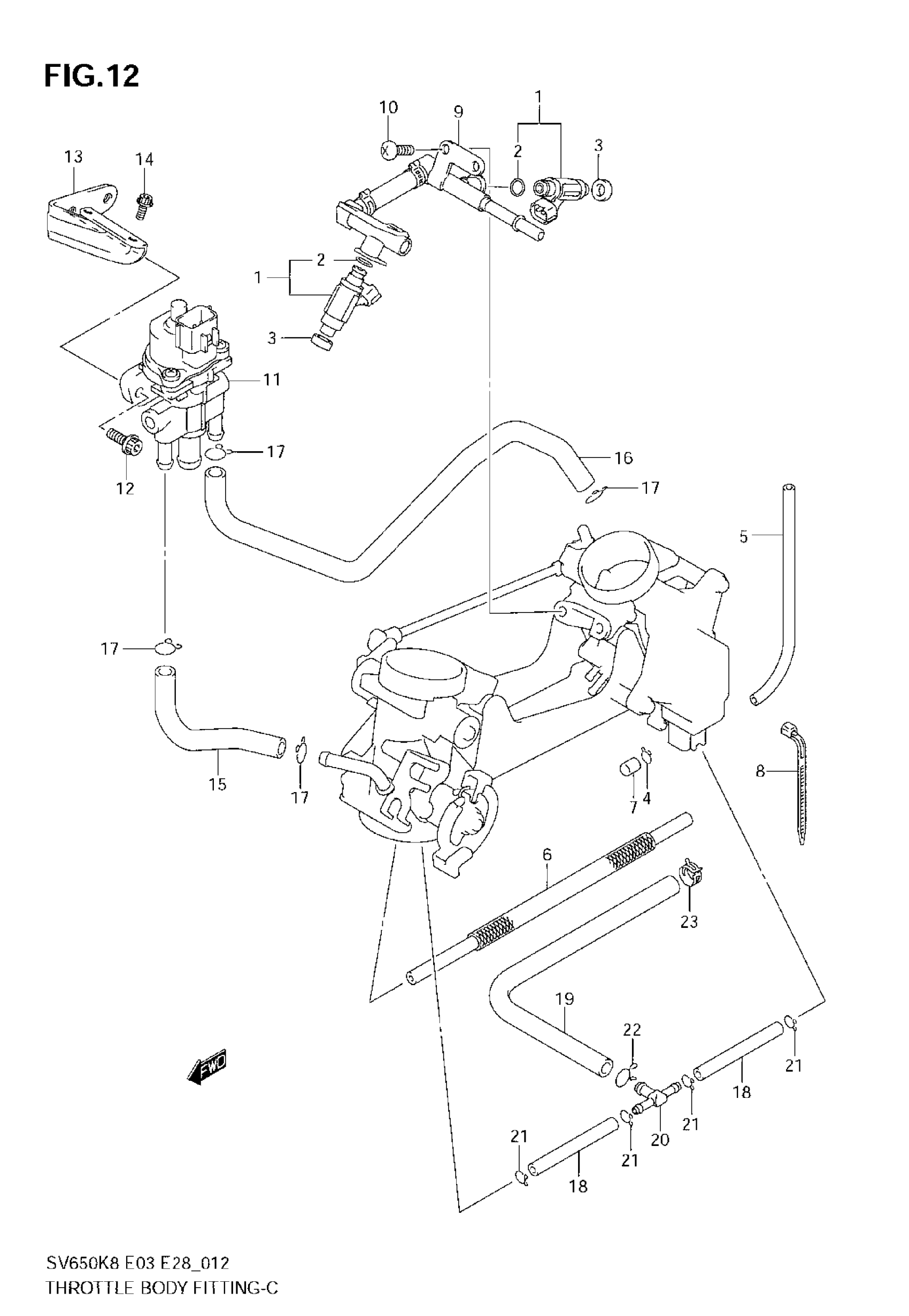

Suzuki SV650 (2008) THROTTLE BODY FITTING Diagram

#

Description
Price

1

INJECTOR ASSY | Includes Item(s) 2

15710-27G00

Unavailable

2

O RING

15717-16G00

Unavailable

3

SEAL

15722-29G00

Unavailable

4

CLIP

09401-06101

Unavailable

5

HOSE

13683-16G30

Unavailable

6

HOSE This part replaces 13683-27G20.

13683-27G21

Unavailable

7

CAP

13274-84000

Unavailable

8

CLAMP

13671-02F00

Unavailable

9

DELIVERY PIPE ASSY

15730-17G01

Unavailable

10

BOLT

13602-06128

Unavailable

11

VALVE, ISC

18117-27G00

Unavailable

12

BOLT

07120-0616A

Unavailable

13

BRACKET, ISC VALVE

18119-17G00

Unavailable

14

BOLT

01550-0616A

Unavailable

15

HOSE, ISC VALVE FR

13697-17G00

Unavailable

16

HOSE, ISC VALVE RR

13698-17G00

Unavailable

17

CLIP

09401-11101

Unavailable

18

HOSE | E33

13681-06G40

Unavailable

19

HOSE | E33

13683-06G11

Unavailable

20

NIPPLE | E33

13685-04F10

Unavailable

21

CLIP | E33

09401-06101

Unavailable

22

CLIP | E33 This part replaces 09401-10410.

09401-10401

Unavailable

23

CLIP (ID:9.4,H:8) | E33

09401-09403

Unavailable
