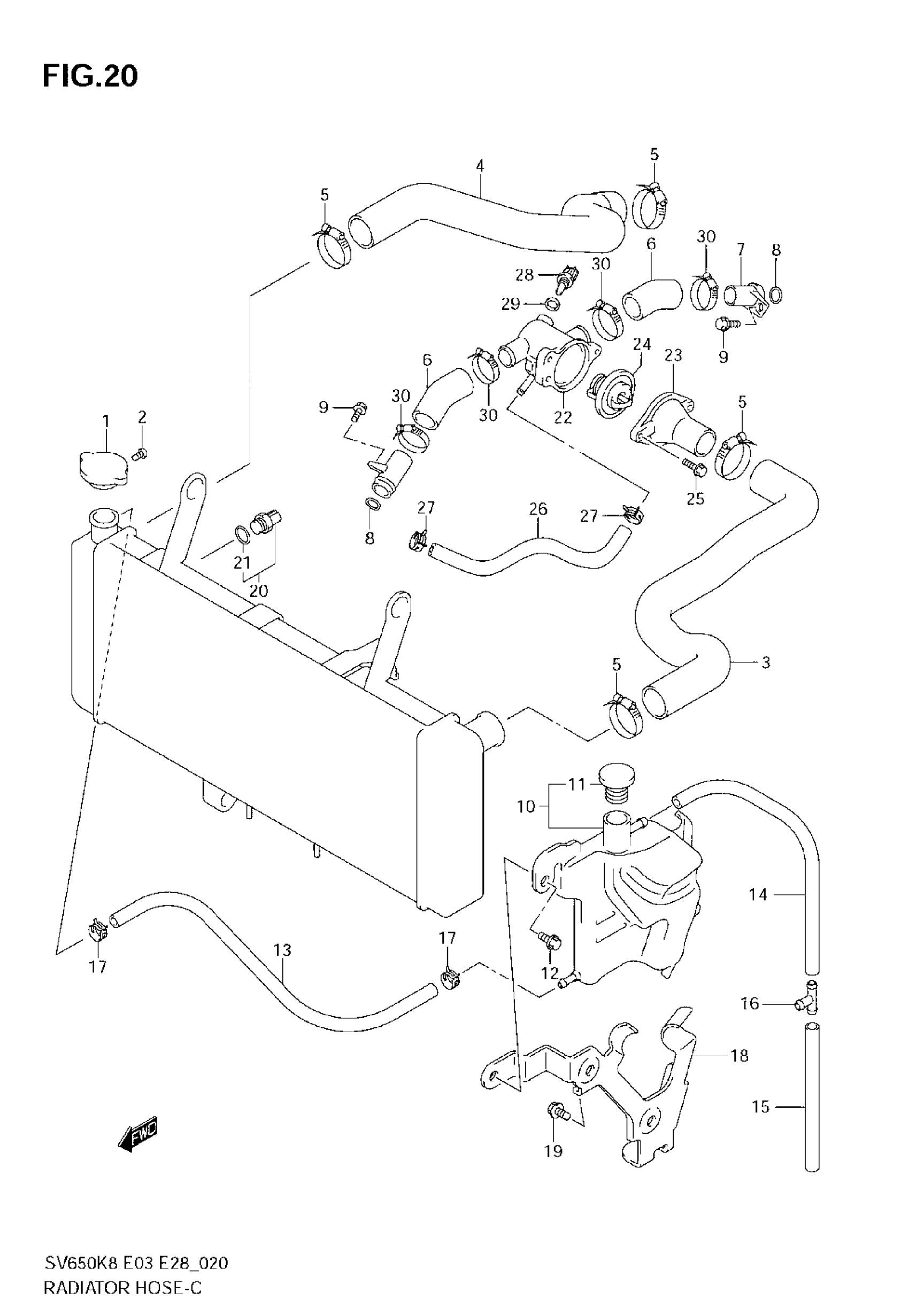

Suzuki SV650 (2008) RADIATOR HOSE Diagram

#

Description
Price

1

CAP, RADIATOR 1.1

17730-19D11

$42.18

2

SCREW,RADIATOR CAP

17733-03D10

$2.97

3

HOSE, RADIATOR INLET

17851-17G10

Unavailable

4

HOSE, RADIATOR OUTLET

17852-17G20

Unavailable

5

CLAMP

09402-38512

Unavailable

6

HOSE,CONNECTOR INLET

17853-19F00

Unavailable

7

UNION, CONNECTOR HOSE

17890-06G20

Unavailable

8

O RING

09280-18009

Unavailable

9

BOLT

07130-0612A

Unavailable

10

TANK ASSY, RESERVOIR | Includes Item(s) 11

17910-17G10

Unavailable

11

.CAP,RESERVOIR TANK

17931-02FA0

Unavailable

12

BOLT

09111-06085

Unavailable

13

HOSE, RESERVOIR TANK INLET | L:600!550

09352-50901-600

Unavailable

14

HOSE, RESERVOIR TANK OVERFLOW, NO.1 | L:600!400

09352-50901-600

Unavailable

15

HOSE(7X10.2X600 | L:600!380 This part replaces 09352-70103-600.

09352-70104-600

Unavailable

16

JOINT

09367-08005

Unavailable

17

CLIP

09401-08411

Unavailable

18

BRACKET, RESERVOIR TANK

17920-17G10

Unavailable

19

BOLT

01550-0610A

Unavailable

20

SWITCH COMP,FAN | Includes Item(s) 21 This part replaces 17680-50F10.

17680-50F11

Unavailable

21

O RING

17689-50F00

Unavailable

22

CONNECTOR,THERMOSTAT INLET

17662-02F11

Unavailable

23

CAP,THERMOSTAT CONNECTOR

17663-17G00

Unavailable

24

THERMOSTAT,WATE This part replaces 17670-06G70.

17670-06G71

Unavailable

25

BOLT

01550-0616B

Unavailable

26

HOSE, CONNECTOR TO WATER PUMP

17856-19F00

Unavailable

27

CLIP This part replaces 09401-12409.

09401-12414

Unavailable

28

SENSOR, WATER TEMPERATURE

13650-57F00

Unavailable

29

GASKET

09168-12017

Unavailable

30

CLAMP

09402-28513

$6.80
