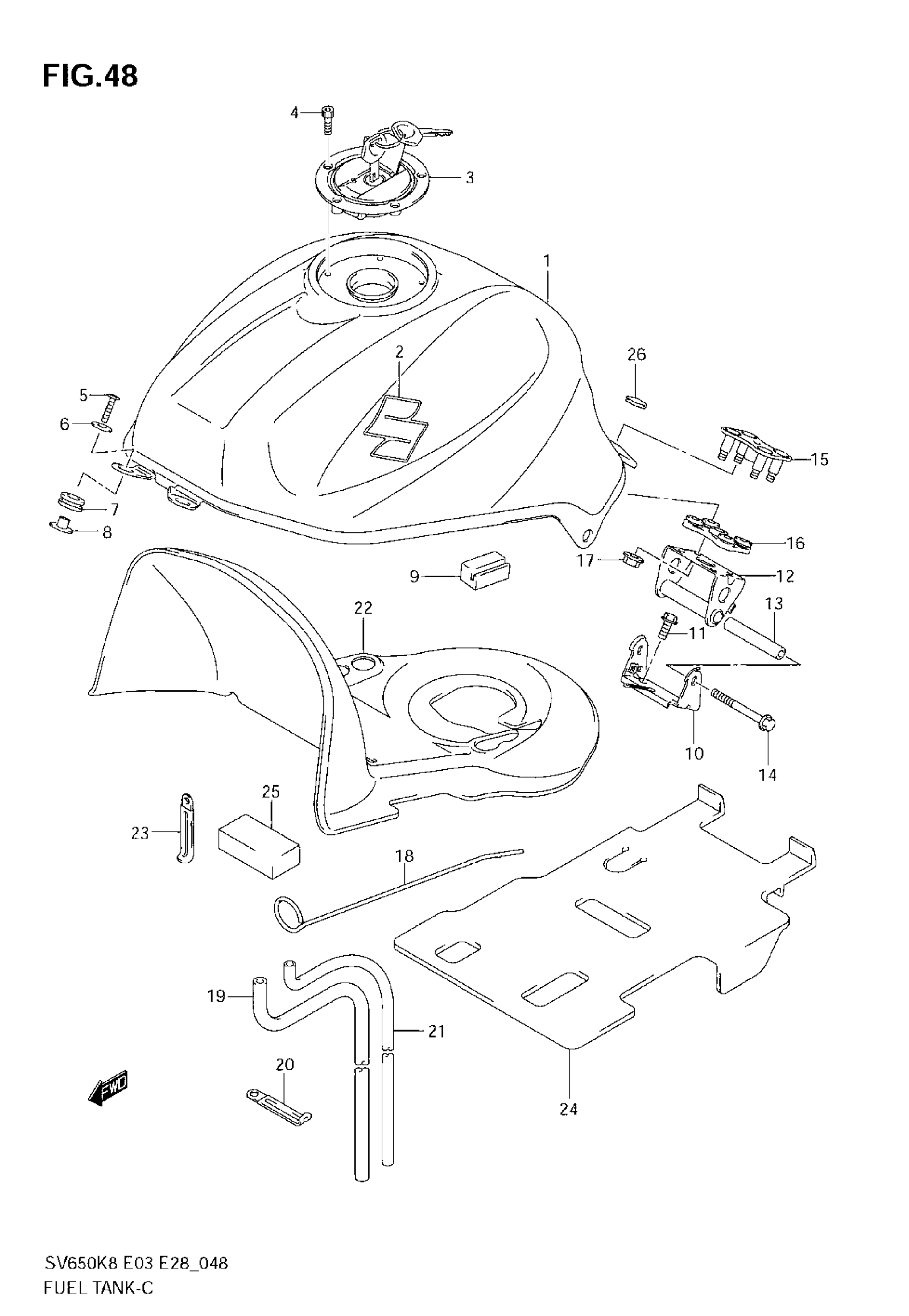

Suzuki SV650 (2008) FUEL TANK Diagram

#

Description
Price

1

TANK ASSY,FUEL( | E3,E28 This part replaces 44100-16G60-YAY.

44100-16G61-YAY

Unavailable

1

TANK ASSY, FUEL (BLUE) | E3,E28

44100-16G60-YKZ

Unavailable

1

TANK ASSY, FUEL (GRAY) | E3,E28

44100-16G60-YLF

Unavailable

1

TANK ASSY, FUEL (WHITE) | E3,E28

44100-16G60-YPA

Unavailable

1

TANK ASSY, FUEL (BLUE) | E33

44100-16G81-YKZ

Unavailable

1

TANK ASSY,FUEL( | E33 This part replaces 44100-16G81-YLF.

44110-16G23-13L

Unavailable

1

TANK ASSY, FUEL (WHITE) | E33

44100-16G81-YPA

Unavailable

2

EMBLEM

68111-18G20

Unavailable

3

CAP SET,FUEL TA | E3,E28 This part replaces 44200-16850.

44200-16852

Unavailable

3

CAP SET,FUEL TA | E33 This part replaces 44200-16860.

44200-16862

Unavailable

4

BOLT

09106-05017

Unavailable

5

SCREW, FRONT

09139-06029

Unavailable

6

WASHER

09160-06054

Unavailable

7

CUSHION,FUEL TANK FRONT This part replaces 44511-16G00.

44511-16G01

Unavailable

8

SPACER

44512-16G00

Unavailable

9

CUSHION, SIDE

44541-16G00

Unavailable

10

BRACKET COMP,FU This part replaces 44550-16G00.

44550-16G01

Unavailable

11

BOLT

01550-0820B

Unavailable

12

BRACKET, CENTER

44530-16G00

Unavailable

13

SPACER, JOINT

44561-35F00

Unavailable

14

BOLT, JOINT

09103-06060

Unavailable

15

BRACKET,FUEL TANK RR UP

44570-16G00

Unavailable

16

CUSHION

44542-16G00

Unavailable

17

NUT

08319-3106B

Unavailable

18

STAY,FUEL TANK

44574-16G00

Unavailable

19

HOSE,WATER DRAI This part replaces 44423-17G00.

44423-17G01

Unavailable

20

CLAMP(L:80) This part replaces 09404-06433.

09404-06036

Unavailable

21

HOSE,FUEL TANK This part replaces 44424-16G00.

44424-18G01

Unavailable

22

SHIELD, TANK HEAT

44191-16G00

Unavailable

23

CLAMP(L:80) This part replaces 09404-06433.

09404-06036

Unavailable

24

SHEET, HEAT RUBBER | WITHOUT ABS

44271-16G10

Unavailable

24

SHEET, HEAT RUBBER | WITH ABS

44271-17G00

Unavailable

25

CUSHION, TANK

44545-16G00

Unavailable

26

MOLDING This part replaces 68241-16G00.

68241-16G01

Unavailable
