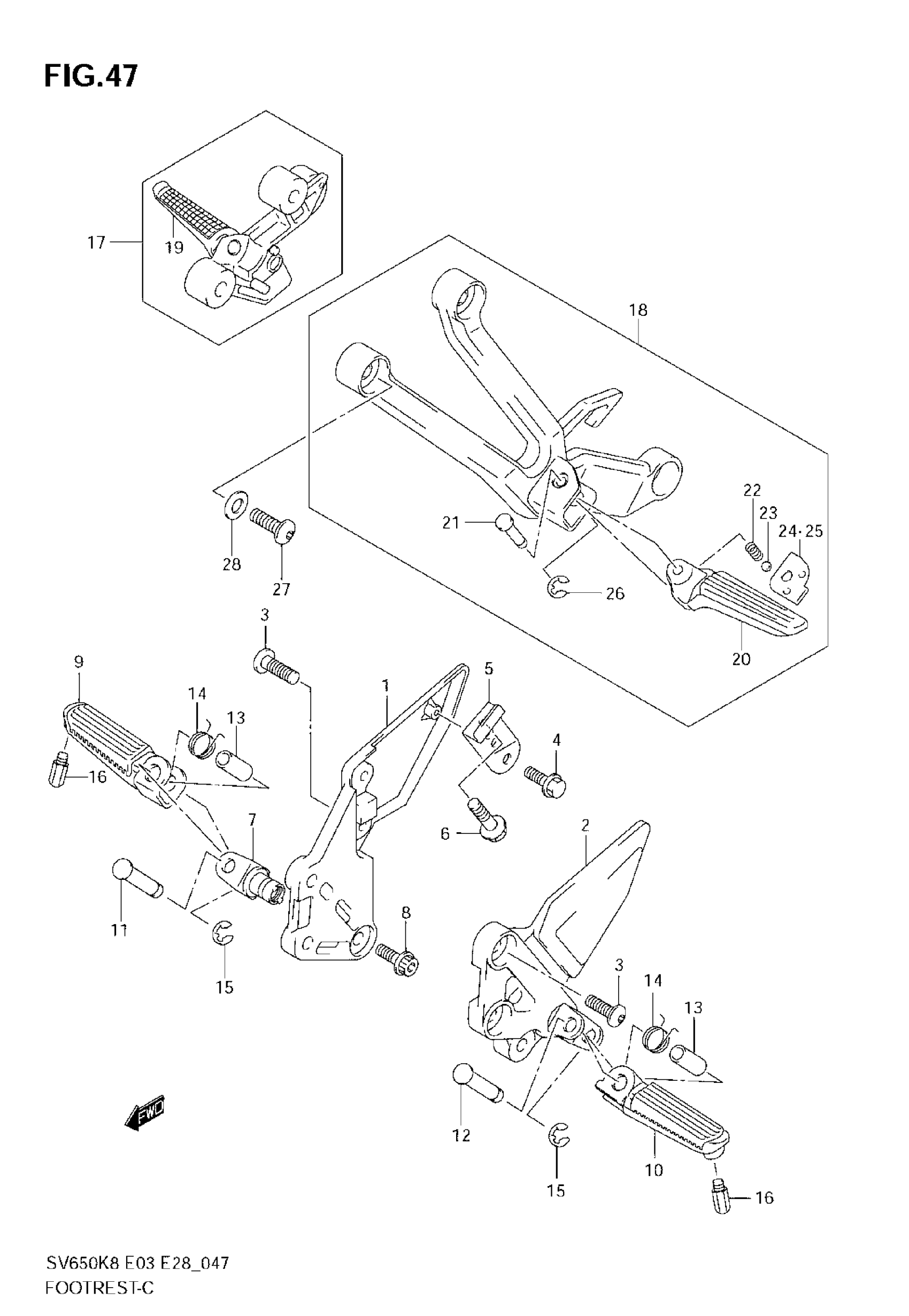

Suzuki SV650 (2008) FOOTREST Diagram

#

Description
Price

1

BRACKET, FRONT FOOTREST RH

43511-16G21

Unavailable

2

BRACKET, FRONT FOOTREST LH

43521-16G21

Unavailable

3

BOLT, BRACKET

09106-08167

Unavailable

4

BOLT, BRACKET RH

01550-0610B

Unavailable

5

PLATE, RH

43571-17G20

Unavailable

6

BOLT, PLATE

01550-0820B

Unavailable

7

HOLDER,FOOTREST This part replaces 43530-16G00.

43540-04K00

Unavailable

8

BOLT, HOLDER

09106-10064

Unavailable

9

BAR, FRONT FOOTREST RH

43510-02F11

Unavailable

10

BAR, FRONT FOOTREST LH

43520-02F11

Unavailable

11

PIN, RH

09208-08014

Unavailable

12

PIN, LH

09208-08016

Unavailable

13

SPACER

09180-08149

Unavailable

14

SPRING

09448-18022

Unavailable

15

E-RING

08332-1106B

Unavailable

16

BOLT, BANK SENSOR

43576-48B02

Unavailable

17

FOOTREST ASSY, PILLION RH

43600-17G20

Unavailable

18

FOOTREST ASSY, PILLION LH | Includes Item(s) 19 - 26

43700-17G20

Unavailable

19

BAR, PILLION RH

43611-35F01

Unavailable

20

BAR, PILLION LH

43621-35F01

Unavailable

21

PIN

87259-85510

$5.33

22

SPRING

09440-05005

Unavailable

23

BALL

06111-07004

Unavailable

24

PLATE, RH

43816-33E21

Unavailable

25

PLATE, LH

43826-33E22

Unavailable

26

E-RING

08332-1104B

Unavailable

27

BOLT, BRACKET

09106-08150

Unavailable

28

WASHER

09164-08020

Unavailable
