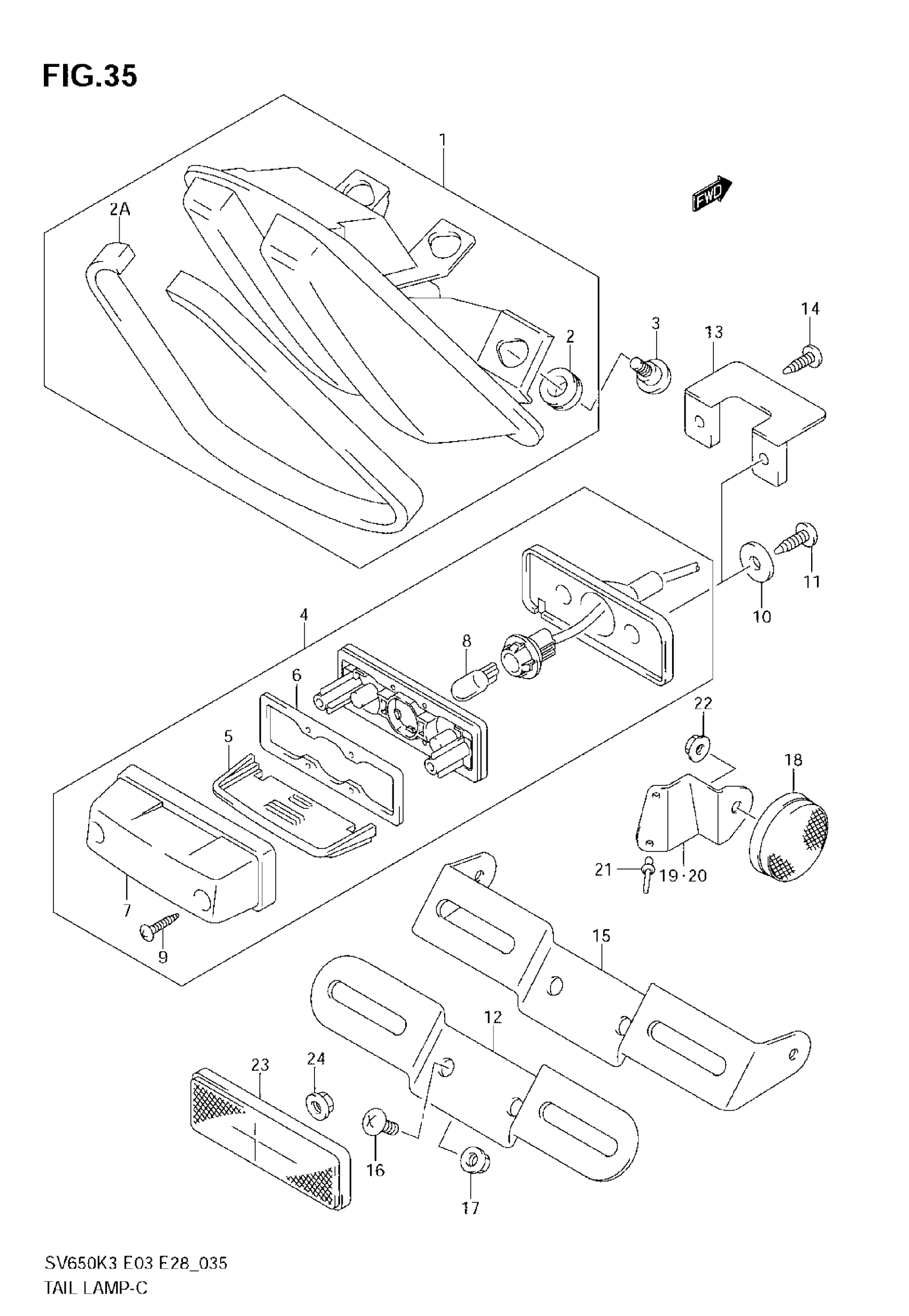

Suzuki SV650 (2007) TAIL LAMP Diagram

#

Description
Price

1

LAMP ASSY,RR CO | MODEL K3/K4/K5 This part replaces 35710-16G30.

35710-16G32

Unavailable

1

LAMP ASSY,RR CO | MODEL K6/K7; Includes Item(s) 2 - 2A This part replaces 35710-16G31.

35710-16G32

Unavailable

2

CUSHION

09320-10049

Unavailable

2A

CUSHION,SEAT TA This part replaces 45519-16G00.

45519-16G01

Unavailable

3

SCREW, REAR COMB

09139-06118

Unavailable

4

LAMP ASSY,LICEN | MODEL K3 This part replaces 35910-16G00.

35910-16G01

Unavailable

4

LAMP ASSY,LICEN | MODEL K4/K5/K6/K7; Includes Item(s) 5 - 9 This part replaces 35910-16G10.

35910-16G11

Unavailable

5

.LENS This part replaces 35912-16G00.

35912-16G01

Unavailable

6

GASKET

35913-16G00

Unavailable

7

COVER

35917-16G00

Unavailable

8

.BULB (12V5W)

09471-12216

Unavailable

9

SCREW

03211-0416A

$1.54

10

WASHER (5.5X20X1.2) | MODEL K3

09160-05501

Unavailable

11

SCREW | MODEL K3 This part replaces 03541-05163.

03541-0516A

Unavailable

12

BRACKET, LICENSE PLATE | MODEL K3

35927-16G00

Unavailable

13

BRACKET, LICENSE | MODEL K4/K5/K6/K7

35926-16G00

Unavailable

14

SCREW | MODEL K4/K5/K6/K7

03541-0520A

Unavailable

15

BRACKET, LICENSE PLATE | MODEL K4/K5/K6/K7

35927-17G30

Unavailable

16

SCREW

02142-0616A

Unavailable

17

NUT

08316-1006A

Unavailable

18

REFLECTOR ASSY, RR SIDE

35970-14A20

Unavailable

19

BRACKET, REAR SIDE RR, RH | MODEL K3

35975-16G00

Unavailable

20

BRACKET, REAR SIDE RR, LH | MODEL K3

35976-16G00

Unavailable

21

RIVET, REAR SIDE RR BKT | MODEL K3

09229-04050

Unavailable

22

NUT, REAR SIDE RR

08316-1005A

Unavailable

23

REFLECTOR ASSY, RR SIDE This part replaces 35970-07F00.

35970-07F01

Unavailable

24

NUT, REAR RR

08316-1005A

Unavailable
