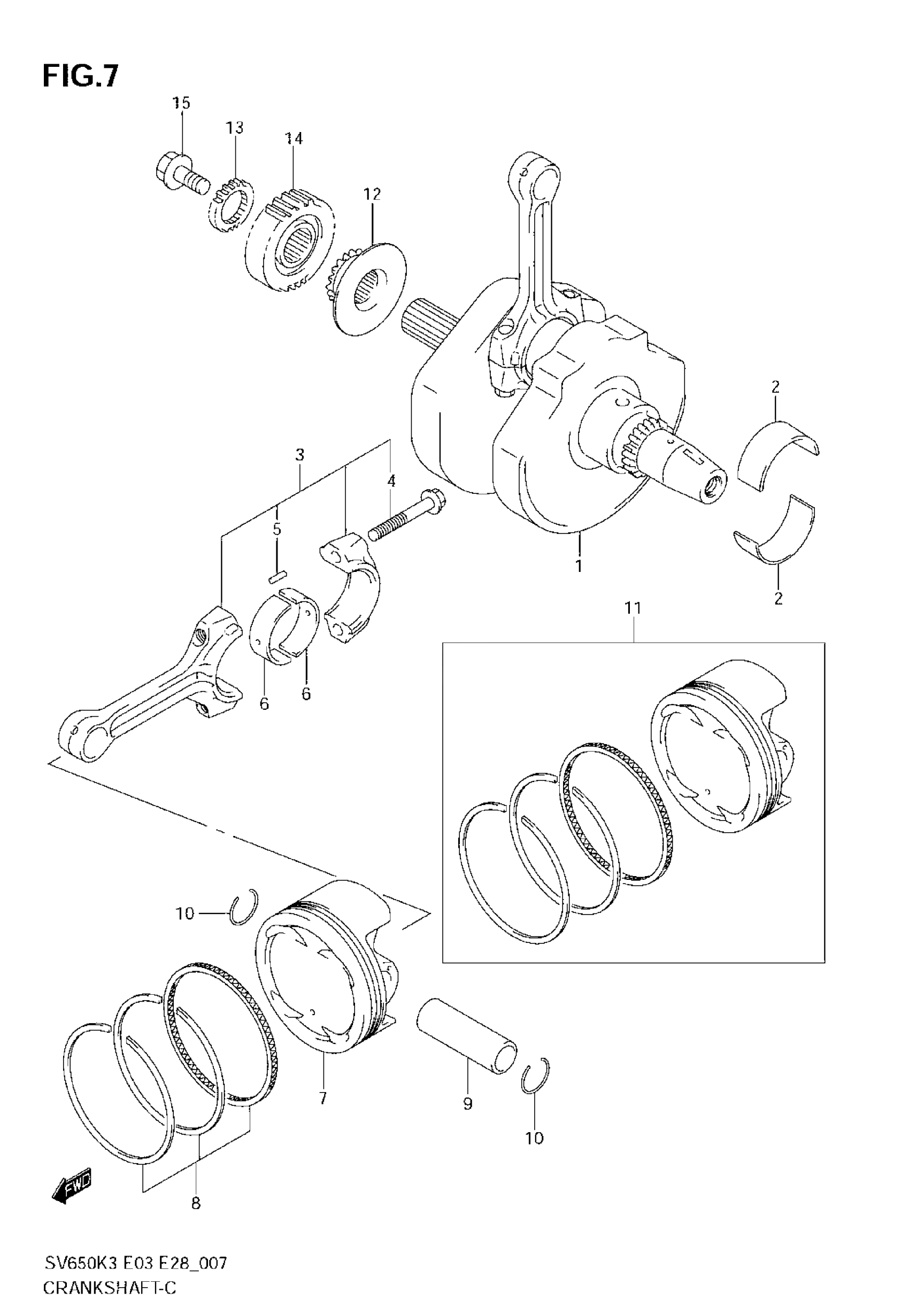

Suzuki SV650 (2007) CRANKSHAFT Diagram

#

Description
Price

1

CRANKSHAFT SET

12220-17G00

Unavailable

2

BEARING, CRANKSHAFT (GREEN) | MODEL K3 This part replaces 12229-19F10-0A0.

12229-27G00-0A0

Unavailable

2

BEARING, CRANKSHAFT (BLACK) | MODEL K3 This part replaces 12229-19F10-0B0.

12229-27G00-0B0

Unavailable

2

BEARING, CRANKSHAFT (BROWN) | MODEL K3 This part replaces 12229-19F10-0C0.

12229-27G00-0C0

Unavailable

2

BEARING, CRANKSHAFT (GREEN) | MODEL K4/K5/K6/K7

12229-27G00-0A0

Unavailable

2

BEARING, CRANKSHAFT (BLACK) | MODEL K4/K5/K6/K7

12229-27G00-0B0

Unavailable

2

BEARING, CRANKSHAFT (BROWN) | MODEL K4/K5/K6/K7

12229-27G00-0C0

Unavailable

3

CONNECTING ROD ASSY | MODEL K3/K4/K5/K6 This part replaces 12160-17G00.

12160-17G10

Unavailable

3

CONNECTING ROD ASSY | MODEL K7; Includes Item(s) 4 - 5

12160-17G10

Unavailable

4

BOLT, CONNECTING ROD | MODEL K3/K4/K5/K6

12163-24F00

Unavailable

4

.BOLT,CONNECTING ROD | MODEL K7

12163-24F10

Unavailable

5

PIN, CONNECTING ROD

12165-27A50

Unavailable

6

BEARING, CRANK PIN (GREEN)

12164-46E01-0A0

Unavailable

6

BEARING, CRANK PIN (BLACK)

12164-46E01-0B0

Unavailable

6

BEARING, CRANK PIN (BROWN)

12164-46E01-0C0

Unavailable

6

BEARING, CRANK PIN (YELLOW)

12164-46E01-0D0

Unavailable

7

PISTON | MODEL K3/K4/K5/K6

12111-20F00-0F0

Unavailable

7

PISTON | MODEL K7

12111-20F10-0F0

Unavailable

8

RING SET, PISTON | MODEL K3/K4/K5/K6

12140-17G00

Unavailable

8

RING SET, PISTON | MODEL K7

12140-17G20

Unavailable

9

PIN,PISTON

12151-05A00

Unavailable

10

CIRCLIP

09381-20004

Unavailable

11

PISTON SET (OS:0.5) | OPT MODEL K3/K4/K5/K6

12100-17G00-050

Unavailable

11

PISTON SET (OS:0.5) | OPT MODEL K7

12100-17G20-050

Unavailable

14

GEAR, PRIMARY DRIVE | MODEL K3/K4

21111-20F00

Unavailable

14

GEAR, PRIMARY DRIVE | MODEL K5/K6/K7

21111-20F10

Unavailable

15

BOLT, PRIMARY DRIVE GEAR

09103-10338

Unavailable

12

SPROCKET,CAM CHAIN DRIVE (NT:

12731-19F00

Unavailable

13

GEAR,WATER PUMP DRIVE (NT:17)

17451-17G00

Unavailable
