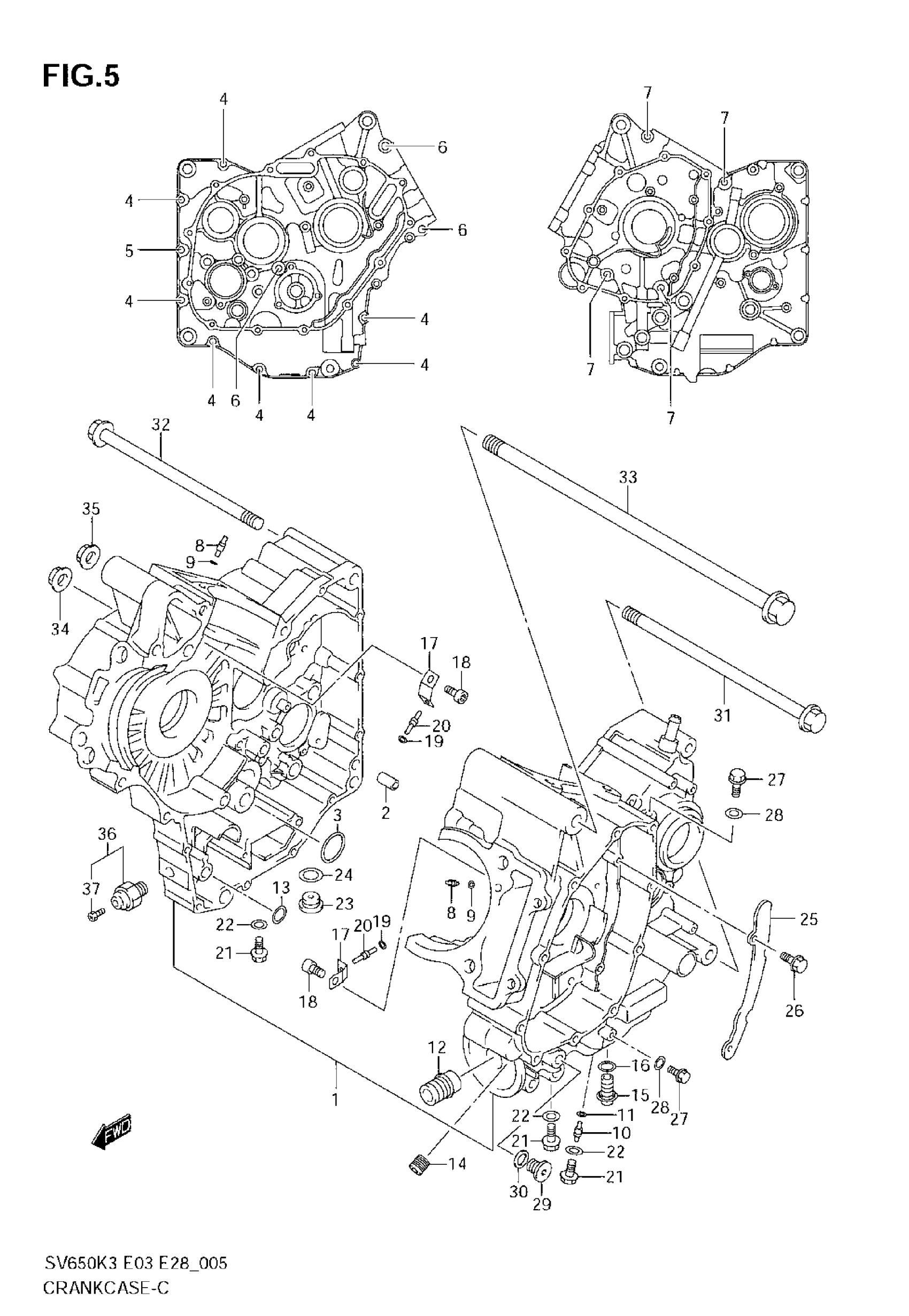

Suzuki SV650 (2007) CRANKCASE Diagram

#

Description
Price

1

CRANKCASE SET | MODEL K3

11301-20860

Unavailable

1

CRANKCASE SET | MODEL K4/K5/K6/K7; Includes Item(s) 2 - 13 This part replaces 11301-20881.

11301-20883

Unavailable

2

PIN (11X20)

09206-11007

Unavailable

3

O-RING (D:2.4,ID:15.8)

09280-15007

Unavailable

4

BOLT This part replaces 01547-06503.

01547-0650B

Unavailable

5

BOLT

01547-06507

Unavailable

6

BOLT This part replaces 07120-08553.

07120-0855B

Unavailable

7

BOLT This part replaces 07120-08803.

07120-0880B

Unavailable

8

JET, OIL GALLERY CYLINDER

09493-28010

Unavailable

9

O RING (D:1.2,ID:4.0)

09280-04004

Unavailable

10

JET, OIL GALLERY MISSION

09493-28010

Unavailable

11

O RING (D:1.2,ID:4.0)

09280-04004

Unavailable

12

UNION,OIL STAND This part replaces 16591-06B00.

16591-06B01

Unavailable

13

O RING (D:1.9,ID:12.6)

09280-12009

Unavailable

14

JET, OIL GALLERY

11329-17G00

Unavailable

15

PLUG

09247-12011

Unavailable

16

GASKET (12.1X16.2X3.7)

09168-12002

Unavailable

17

PLATE,PISTON COOLING JET

16438-19F00

Unavailable

18

BOLT (6X12)

09106-06075

Unavailable

19

O RING (D:1.2,ID:4.0)

09280-04004

Unavailable

20

JET (13)

09493-26007

Unavailable

21

BOLT (8X12) This part replaces 01550-08123.

01550-0812A

Unavailable

22

GASKET (8.2X14X1)

09168-08016

Unavailable

23

PLUG

09248-16012

Unavailable

24

GASKET (16X22X2)

09168-16002

Unavailable

25

PLATE,OIL SEPARATOR

11323-19F00

Unavailable

26

BOLT This part replaces 01547-06123.

01547-0612B

Unavailable

27

BOLT, CLAMP | MODEL K3 This part replaces 01550-06123.

01550-0612A

Unavailable

27

BOLT | MODEL K4/K5/K6/K7 This part replaces 01550-06103.

01550-0610A

Unavailable

28

GASKET (5.8X13X1.2)

09168-06023

Unavailable

29

PLUG | MODEL K3

09248-12004

Unavailable

29

PLUG | MODEL K4/K5/K6/K7

09247-12006

Unavailable

30

GASKET

09168-12017

Unavailable

31

BOLT (10X255)

09103-10137

Unavailable

32

BOLT (10X225)

09103-10205

Unavailable

33

BOLT (12X310)

09103-12054

Unavailable

34

NUT

09159-10115

Unavailable

35

NUT

09159-12054

Unavailable

36

SWITCH ASSY,OIL PRESSURE | Includes Item(s) 37 This part replaces 37820-33D10.

37820-33D11

Unavailable

37

BOLT

37822-33D00

Unavailable
