2002 Suzuki SV650 Seat Tail Cover Diagram

← All diagrams

Find the part on the Seat Tail Cover diagram for your 2002 Suzuki SV650, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

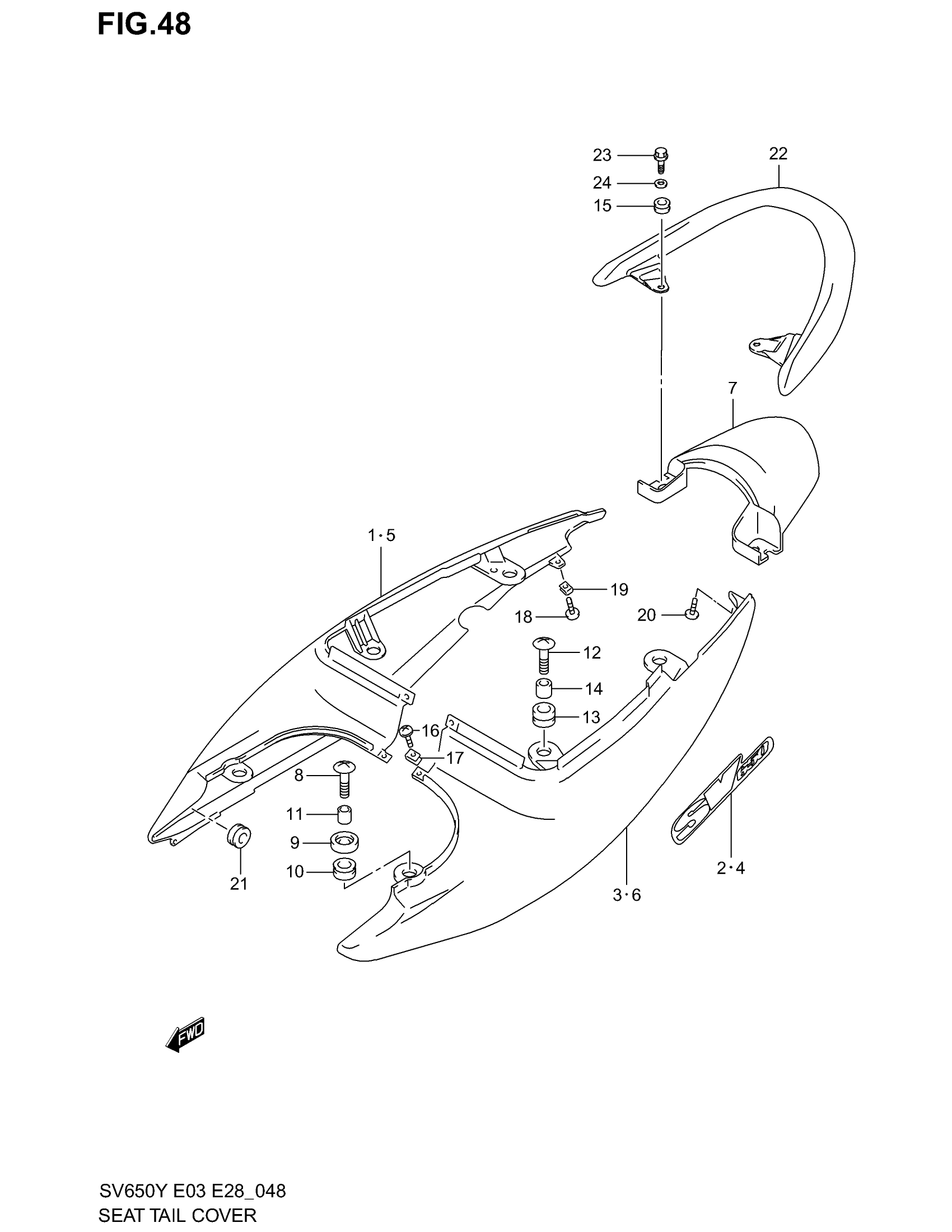

2002 Suzuki SV650 Seat Tail Cover Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COVER, SEAT TAIL RH (BLUE) | SV650X

45501-20F00-Y7E

1
Out of stock

1

COVER, SEAT TAIL RH (RED) | SV650X; Includes Item(s) 2 - 2

45501-20F00-Y7M

1
Out of stock

2

EMBLEM, TAIL COVER,SV650 | FOR Y7E

68165-20F00-N0J

1
Out of stock

2

EMBLEM, TAIL COVER,SV650 | FOR Y7M

68165-20F00-N0H

1
Out of stock

3

COVER, SEAT TAIL LH (BLUE) | SV650X

45502-20F00-Y7E

1
Out of stock

3

C0VER, SEAT TAIL LH (RED) | SV650X; Includes Item(s) 4 - 4

45502-20F00-Y7M

1
Out of stock

4

EMBLEM, TAIL COVER,SV650 | FOR Y7E

68165-20F00-N0J

1
Out of stock

4

EMBLEM, TAIL COVER,SV650 | FOR Y7M

68165-20F00-N0H

1
Out of stock

5

COVER, SEAT TAIL RH (RED) | SV650SX E28

45501-20F10-Y7M

—
Out of stock

5

COVER, SEAT TAIL RH (YELLOW) | SV650SX E28

45501-20F10-Y9F

—
Out of stock

6

COVER, SEAT TAIL LH (RED) | SV650SX E28

45502-20F10-Y7M

—
Out of stock

6

COVER, SEAT TAIL LH (YELLOW) | SV650SX E28

45502-20F10-Y9F

—
Out of stock

7

COVER, SEAT TAIL CENTER (GRAY)

45503-19F50-35W

1
Out of stock

8

SCREW, FRONT (6X30)

09136-06083

2

$2.64

In stock

9

2

$7.20

In stock

10

2

$5.67

In stock

11

SPACER (6.5X10X15.70)

09180-06294

2

$4.28

In stock

12

SCREW, CENTER (6X20)

09136-06105

2

$2.15

In stock

13

CUSHION (10X28X19)

09320-10045

2
Out of stock

14

SPACER (6.5X10X9.4)

09180-06286

2
Out of stock

15

2

$6.35

In stock

16

2

$2.56

In stock

17

NUT

09148-05038

2
Out of stock

18

2

$2.56

In stock

19

NUT

09148-05038

2
Out of stock

20

2

$1.65

In stock

21

CUSHION (8x26x7)

09320-08018

2
Out of stock

22

HANDLE, PILLION RIDER (BLACK)

46210-19F50-291

1
Out of stock

23

2

$3.10

In stock

24

WASHER

09160-08126

2

$2.64

In stock
