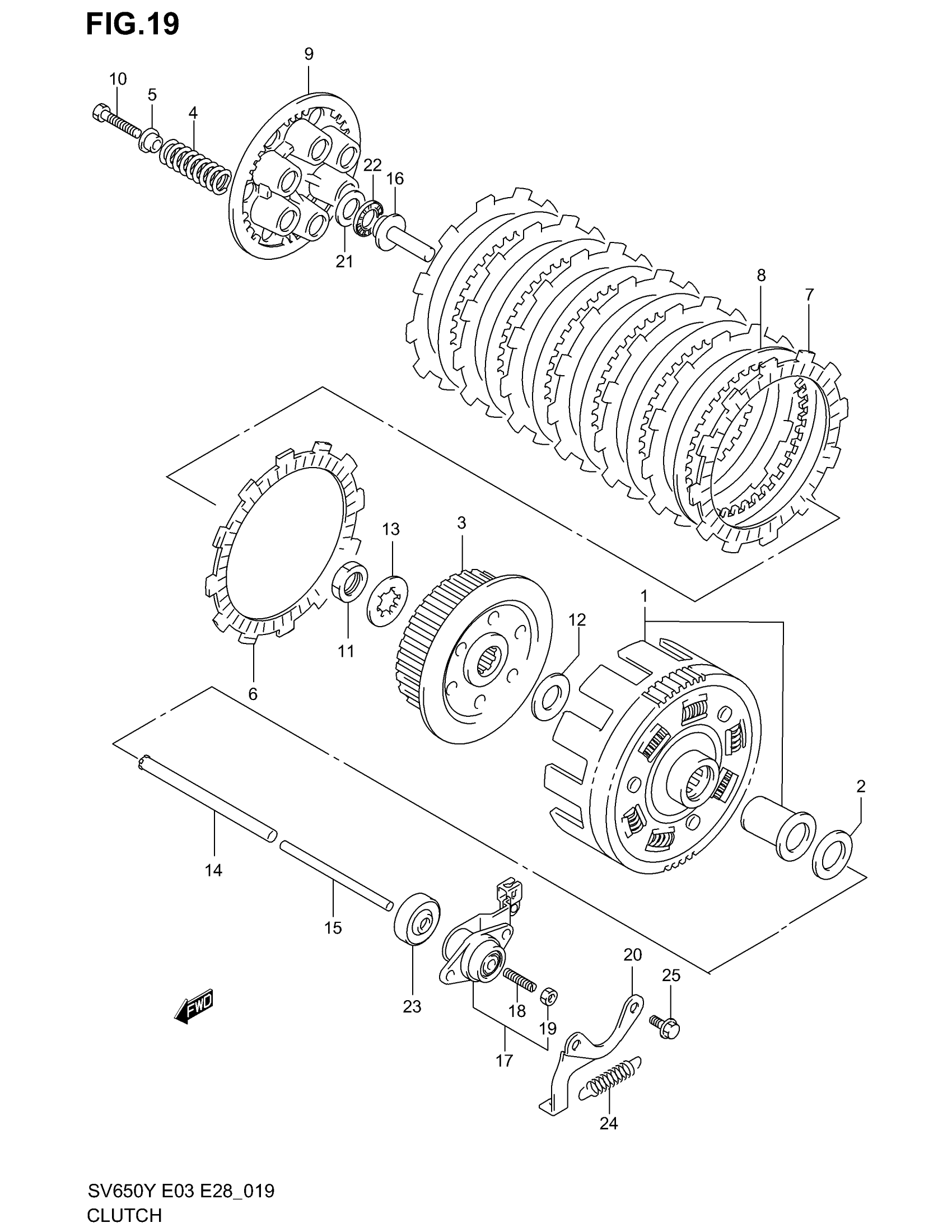

Suzuki SV650 (2002) CLUTCH Diagram

#

Description
Price

1

GEAR ASSY, PRIMARY DRIVEN | MODEL X/Y

21200-20811

Unavailable

1

GEAR ASSY, PRIMARY DRIVEN | MODEL K1/K2

21200-20820

Unavailable

2

WASHER (20X36X3) | MODEL X/Y

09160-20067

Unavailable

3

HUB,CLUTCH SLEEVE

21411-44101

Unavailable

4

SPRING, CLUTCH

21413-20F00

Unavailable

5

SPACER, CLUTCH SLEEVE HUB

21414-01D00

Unavailable

6

PLATE, CLUTCH DRIVE

21440-19F00

Unavailable

7

PLATE, CLUTCH DRIVE

21441-37440

Unavailable

8

PLATE,CLUTCH DRIVEN (T:1.6)

21451-28C31

Unavailable

9

DISC, CLUTCH PRESSURE

21462-14301

Unavailable

10

BOLT (6X40)

09100-06145

Unavailable

11

NUT

09140-20001

Unavailable

12

WASHER (20X36X3)

09160-20067

Unavailable

13

LOCK WASHER This part replaces 09167-20006.

09167-20009

Unavailable

14

ROD,PUSH,R

23110-44111

Unavailable

15

ROD, CLUTCH PUSH LH

23111-24A01

Unavailable

16

PIECE, CLUTCH PUSH

23121-44100

Unavailable

17

SCREW ASSY, CLUTCH RELEASE | Includes Item(s) 18 - 19

23200-11D00

Unavailable

18

SCREW

09134-06010

Unavailable

19

.NUT

08310-00067

Unavailable

20

SUPPORT, CLUTCH RELEASE This part replaces 23226-19F00.

23226-19F01

Unavailable

21

WASHER (15.5X28X1)

09160-15045

Unavailable

22

BEARING (15X28X2)

09263-15003

Unavailable

23

OIL SEAL (6X34X5.5)

09285-06015

Unavailable

24

SPRING

09443-08001

Unavailable

25

BOLT This part replaces 01500-06163.

01500-0616A

Unavailable
