2004 Yamaha SUV1200 (SV1200C) Control Cable Diagram

← All diagrams

Find the part on the Control Cable diagram for your 2004 Yamaha SUV1200 (SV1200C), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

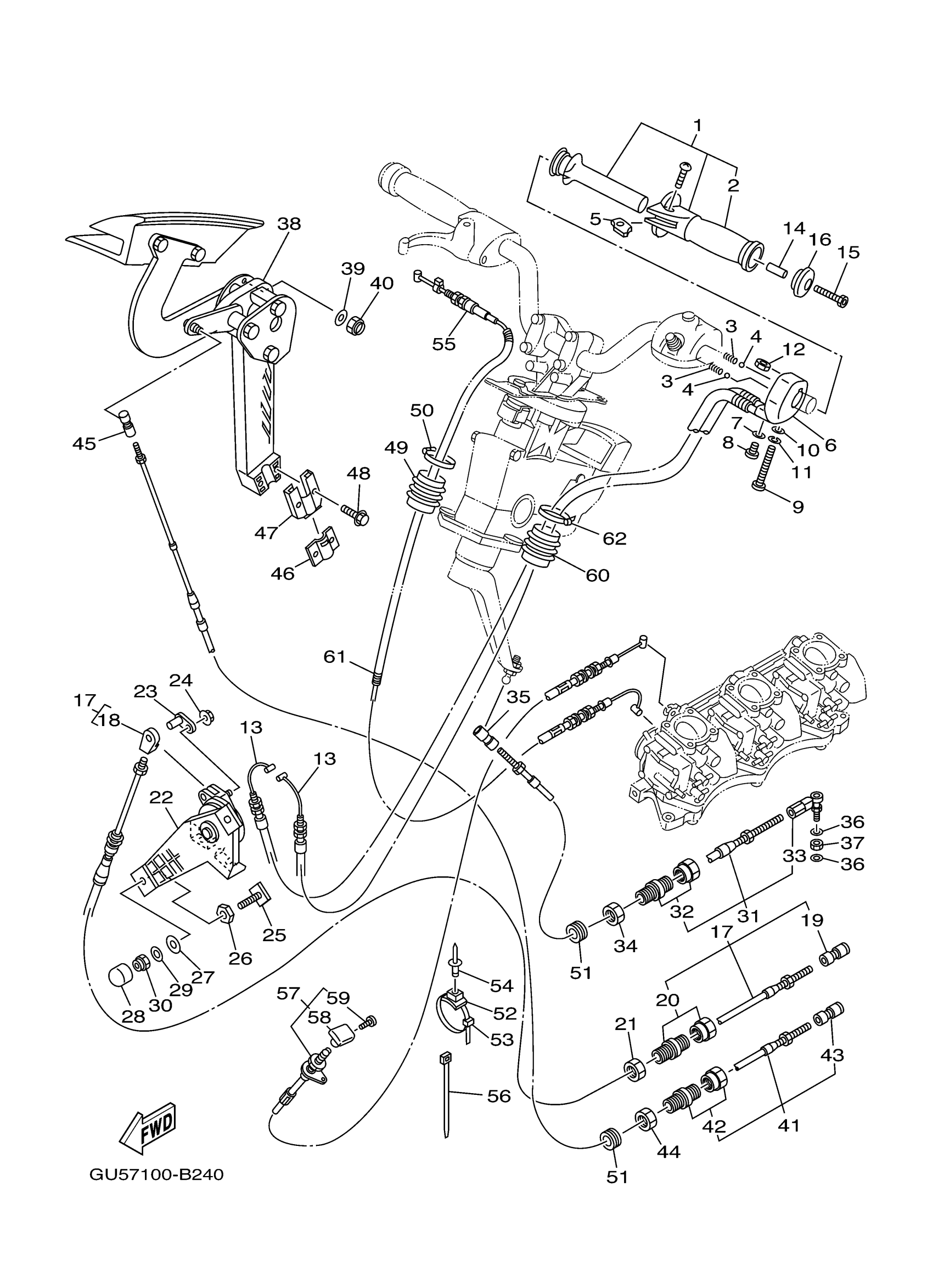

2004 Yamaha SUV1200 (SV1200C) Control Cable Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

GRIP, HANDLE ASSY.

GP7-U157A-00-00

1

$461.52

In stock

2

. GRIP, HANDLE

GP7-U155C-00-00

1

$64.35

In stock

3

SPRING

GP7-U152P-00-00

1

$13.06

In stock

4

BALL

GP7-U152R-00-00

1
Out of stock

5

LEVER ASSY

GP7-U151M-00-00

1
Out of stock

6

HOUSING ASSY

GP7-U152M-00-00

1
Out of stock

7

WASHER, PLAIN (646)

92990-04600-00

1

$0.92

In stock

8

SCREW, BINDING (M01)

98980-04010-00

1

$5.09

In stock

9

SCREW PAN HEAD

98580-06565-00

—
Out of stock

10

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

11

WASHER

9299R-06100-00

1
Out of stock

12

NUT, SPECIAL

GH1-U143B-00-00

1
Out of stock

13

CABLE, NOZZLE CONTROL 2

F0D-U153D-01-00

1
Out of stock

14

COLLAR

90387-05800-00

1

$3.92

In stock

15

BOLT, HEXAGON SOCKET HEAD

90110-05908-00

1

$1.91

In stock

16

GRIP, END

GP7-U155F-00-00

1

$3.15

In stock

17

CABLE,NOZZLE CONTROL 3

GU5-6153E-09-00

1

$337.99

In stock

18

. END, CABLE

GH1-U046C-00-00

1
Out of stock

19

SHAFT,JOINT BALL

EU0-61461-30-00

1

$45.13

In stock

20

. CONNECTOR, CABLE

EU0-67267-10-00

1
Out of stock

21

. NUT, DRAIN 1

EU0-62241-30-00

1

$10.49

In stock

22

REMOCON,NOZZLE 2

F0D-U153J-10-00

1
Out of stock

23

PIN

F0D-U152C-10-00

1
Out of stock

24

NUT, NYLON

9572R-06300-00

1

$3.15

In stock

25

BOLT

90109-06907-00

1
Out of stock

26

NUT

90179-06977-00

1
Out of stock

27

WASHER, PLATE

90201-06906-00

1

$3.23

In stock

28

CLING

90190-06902-00

—
Out of stock

29

WASHER

9299R-06200-00

1

$0.45

In stock

30

NUT, NYLON

9572R-06300-00

1

$3.15

In stock

31

CABLE, STEERING

F1D-61481-02-00

1
Out of stock

32

CONNECTOR, CABLE

GK5-67267-00-00

1
Out of stock

33

. STUD, JOINT BALL

F1B-61461-02-00

1

$85.53

In stock

34

. NUT, DRAIN 1

EU0-62241-30-00

1

$10.49

In stock

35

SHAFT,JOINT BALL

GK5-U146F-00-00

1

$25.73

In stock

36

WASHER, PLATE

90201-06906-00

1

$3.23

In stock

37

NUT

9538R-06700-00

1
Out of stock

38

REMO CON. LEVER ASSY.

F0D-6134A-04-00

1
Out of stock

39

WASHER

9299R-06200-00

1

$0.45

In stock

40

NUT, NYLON

9572R-06300-00

1

$3.15

In stock

41

CABLE, REVERSE

GU5-U149C-00-00

1
Out of stock

42

. CONNECTOR, CABLE

EU0-67267-10-00

1
Out of stock

43

SHAFT,JOINT BALL

EU0-61461-30-00

1

$45.13

In stock

44

. NUT, DRAIN 1

EU0-62241-30-00

1

$10.49

In stock

45

SHAFT,JOINT BALL

EU0-61461-30-00

1

$45.13

In stock

46

STOPPER, CABLE

GH1-61468-01-00

1

$8.45

In stock

47

HOLDER, STOPPER

GU5-6146K-10-00

1

$87.99

In stock

48

BOLT, WITH WASHER

90119-069UJ-00

1

$2.85

In stock

49

GROMMET

GU5-6822E-00-00

1
Out of stock

50

BAND

90601-200U1-00

1

$2.89

In stock

51

GROMMET

90480-279U1-00

1

$11.52

In stock

52

CLAMP COMP (EU0)

90600-91736-00

—

$6.68

In stock

53

CLAMP

90464-32801-00

1

$1.38

In stock

54

RIVET, BLIND

90267-48802-00

1

$2.06

In stock

55

CABLE, THROTTLE

F1D-67252-00-00

1

$159.98

In stock

56

CLAMP

90464-32801-00

1

$1.38

In stock

57

CABLE, CHOKE

F1D-67242-00-00

1
Out of stock

58

. KNOB

EW2-67243-00-00

1

$17.99

In stock

59

. SCREW

90149-03930-00

1

$1.38

In stock

60

GROMMET

GU5-6822E-00-00

1
Out of stock

61

TUBE, 2

F0D-6773E-00-00

1

$16.99

In stock

62

BAND

90601-200U1-00

1

$2.89

In stock
