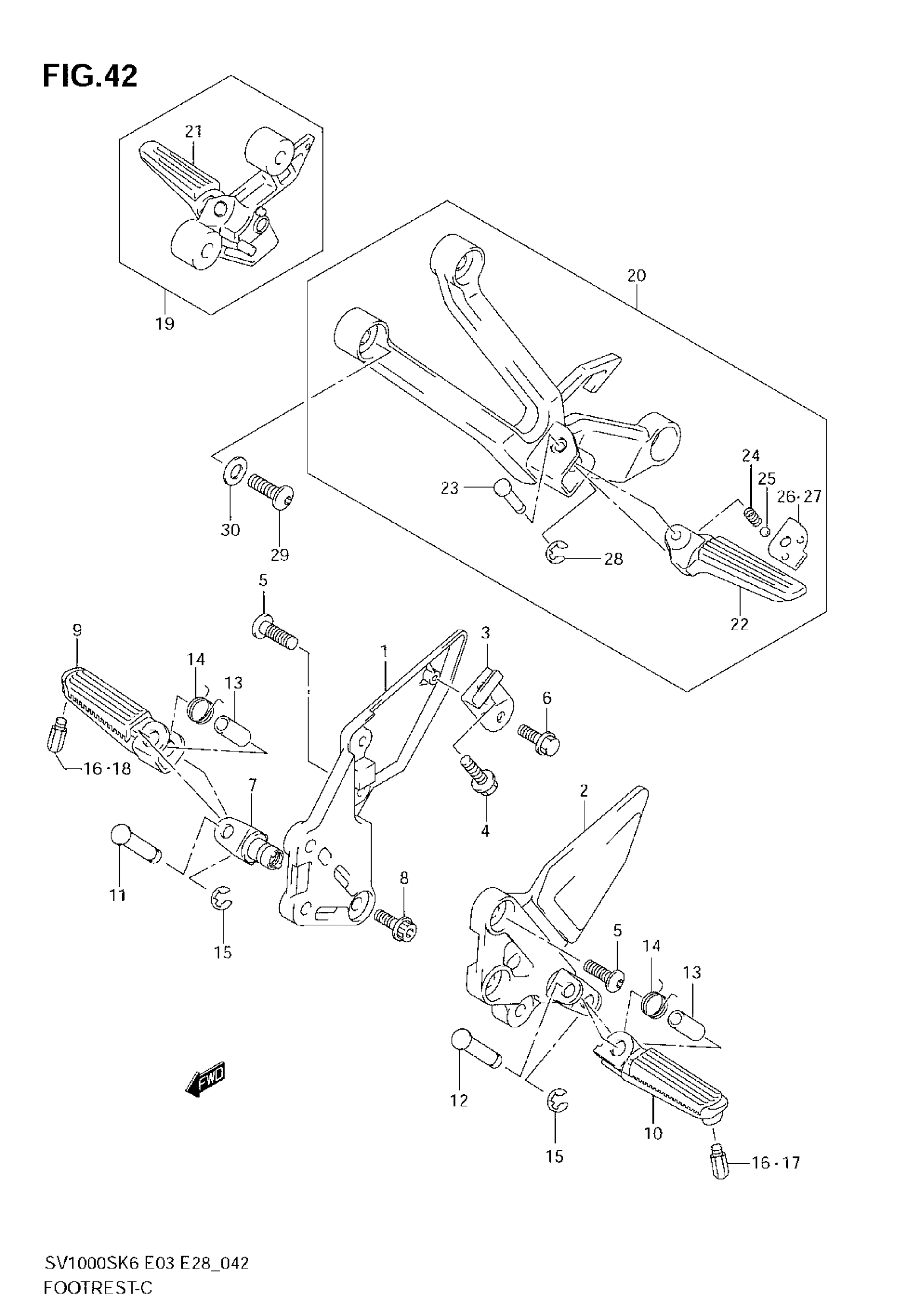

Suzuki SV1000 (2007) FOOTREST Diagram

#

Description
Price

1

BRACKET, FRONT FOOTREST RH

43511-16G21

Unavailable

2

BRACKET, FRONT FOOTREST LH

43521-16G21

Unavailable

3

PLATE, BRACKET

43571-16G00

Unavailable

4

BOLT, PLATE

01550-0820B

Unavailable

5

BOLT, BRACKET

09106-08167

Unavailable

6

BOLT, RH

01550-0610B

Unavailable

7

HOLDER,FOOTREST This part replaces 43530-16G00.

43540-04K00

Unavailable

8

BOLT, HOLDER

09106-10064

Unavailable

9

BAR, FRONT FOOTREST RH

43510-02F11

Unavailable

10

BAR, FRONT FOOTREST LH

43520-02F11

Unavailable

11

PIN, RH

09208-08014

Unavailable

12

PIN, LH

09208-08016

Unavailable

13

SPACER

09180-08149

Unavailable

14

SPRING

09448-18022

Unavailable

15

E-RING

08332-1106B

Unavailable

16

BOLT, BANK SENSOR | SV1000 NOT FOR US MARKET

43576-48B02

Unavailable

17

BOLT, BANK SENSOR LH | SV1000S

43576-48B20

Unavailable

18

BOLT, BANK SENSOR RH | SV1000S

43576-48B02

Unavailable

19

FOOTREST ASSY, PILLION RH

43600-16G30

Unavailable

20

FOOTREST ASSY, PILLION LH | Includes Item(s) 21 - 28

43700-16G30

Unavailable

21

BAR, PILLION RH

43610-35F00

Unavailable

22

BAR, PILLION LH

43620-35F00

Unavailable

23

PIN

87259-85510

$5.33

24

SPRING

09440-05005

Unavailable

25

BALL

06111-07004

Unavailable

26

PLATE, RH

43816-33E21

Unavailable

27

PLATE, LH

43826-33E22

Unavailable

28

E-RING

08332-1104B

Unavailable

29

BOLT, BRACKET

09106-08150

Unavailable

30

WASHER

09164-08020

Unavailable
