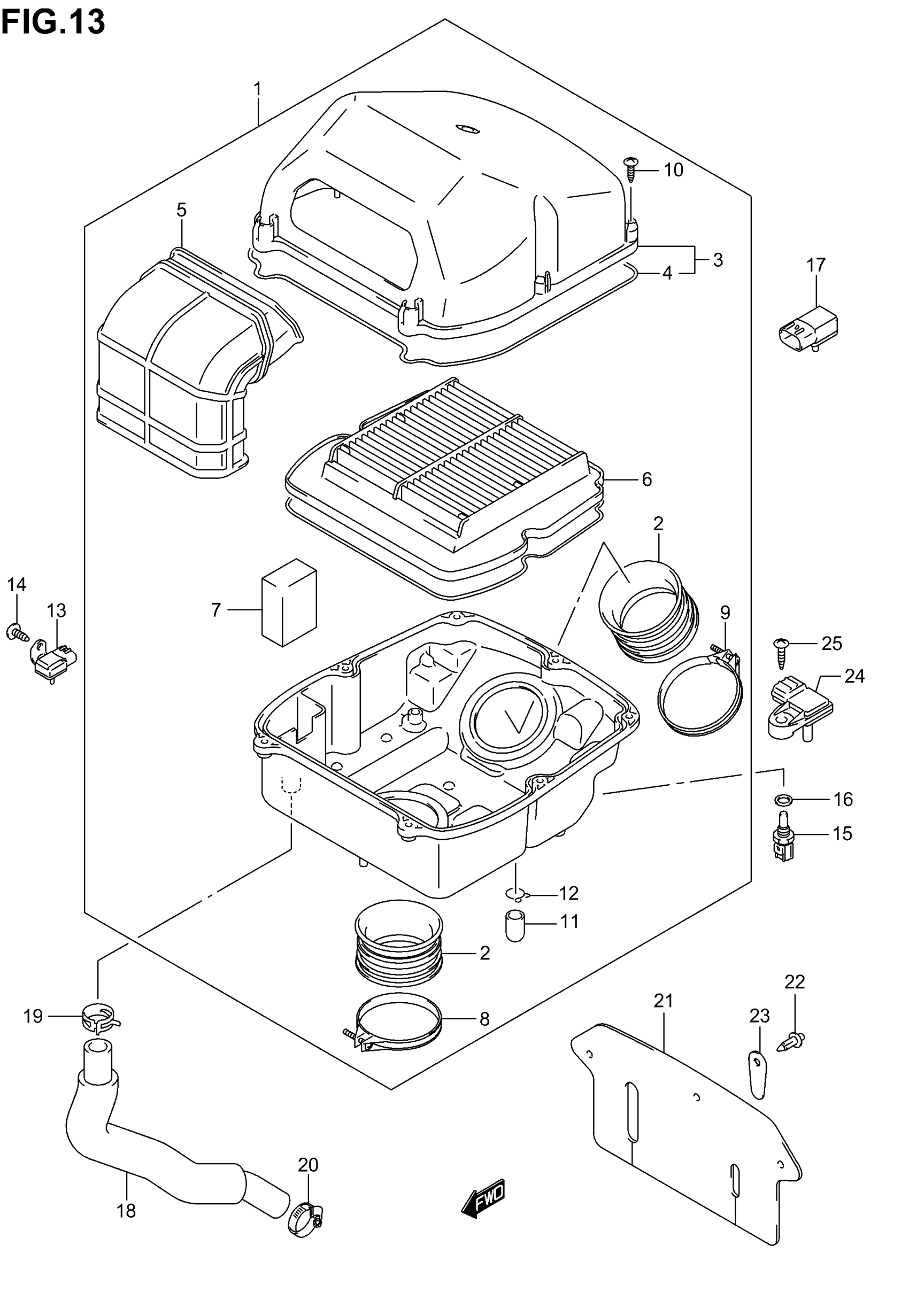

Suzuki SV1000 (2005) AIR CLEANER Diagram

#

Description
Price

1

CLEANER ASSY, AIR | ?13700-16G00 MODEL K3/K4

13700-16G02

Unavailable

1

CLEANER ASSY, AIR | MODEL K5; Includes Item(s) 2 - 12

13700-16G20

Unavailable

2

TUBE,OUTLET This part replaces 13881-16G00.

13881-16G01

Unavailable

3

CAP,AIR CLEANER This part replaces 13740-16G00.

13740-16G01

Unavailable

4

GASKET, AIR CLEANER

13746-16G00

Unavailable

5

TUBE,INLET | MODEL K3/K4 This part replaces 13891-16G00.

13891-16G01

Unavailable

5

TUBE,INLET | MODEL K5 This part replaces 13891-16G20.

13891-16G21

Unavailable

6

FILTER, AIR CLEANER

13780-16G00

Unavailable

7

FILTER, BREATHER

13788-16G00

Unavailable

8

CLAMP

13826-16G00

Unavailable

9

CLAMP This part replaces 09402-70203.

09402-70902

Unavailable

10

SCREW This part replaces 03541-05203.

03541-0520A

Unavailable

11

.PLUG

13859-41B10

Unavailable

12

CLIP

09401-14301

Unavailable

13

SENSOR BOOST

15620-35F00

Unavailable

14

SCREW This part replaces 03541-05123.

03541-0512A

Unavailable

15

SENSOR, AIR TEMP

13650-61B00

Unavailable

16

GASKET, TEMP SENSOR

09168-12017

Unavailable

17

SENSOR, PRESSURE | MODEL K3/K4

15620-10G00

Unavailable

18

TUBE, BREATHER

13850-16G00

Unavailable

19

CLIP

09401-20405

$4.43

20

CLAMP

09402-28511

Unavailable

21

GUARD, WATER | SV1000

13739-16G00

Unavailable

22

CLIP | SV1000

09409-06317

Unavailable

23

PLATE, WATER GUARD | MODEL K5

13738-16G00

Unavailable

24

SENSOR, BOOST NO.2 | MODEL K5

15620-16G10

Unavailable

25

SCREW | MODEL K5 This part replaces 03541-05253.

03541-0525B

Unavailable
