2002 Yamaha SRX700 (SRX700SG) Frame Diagram

← All diagrams

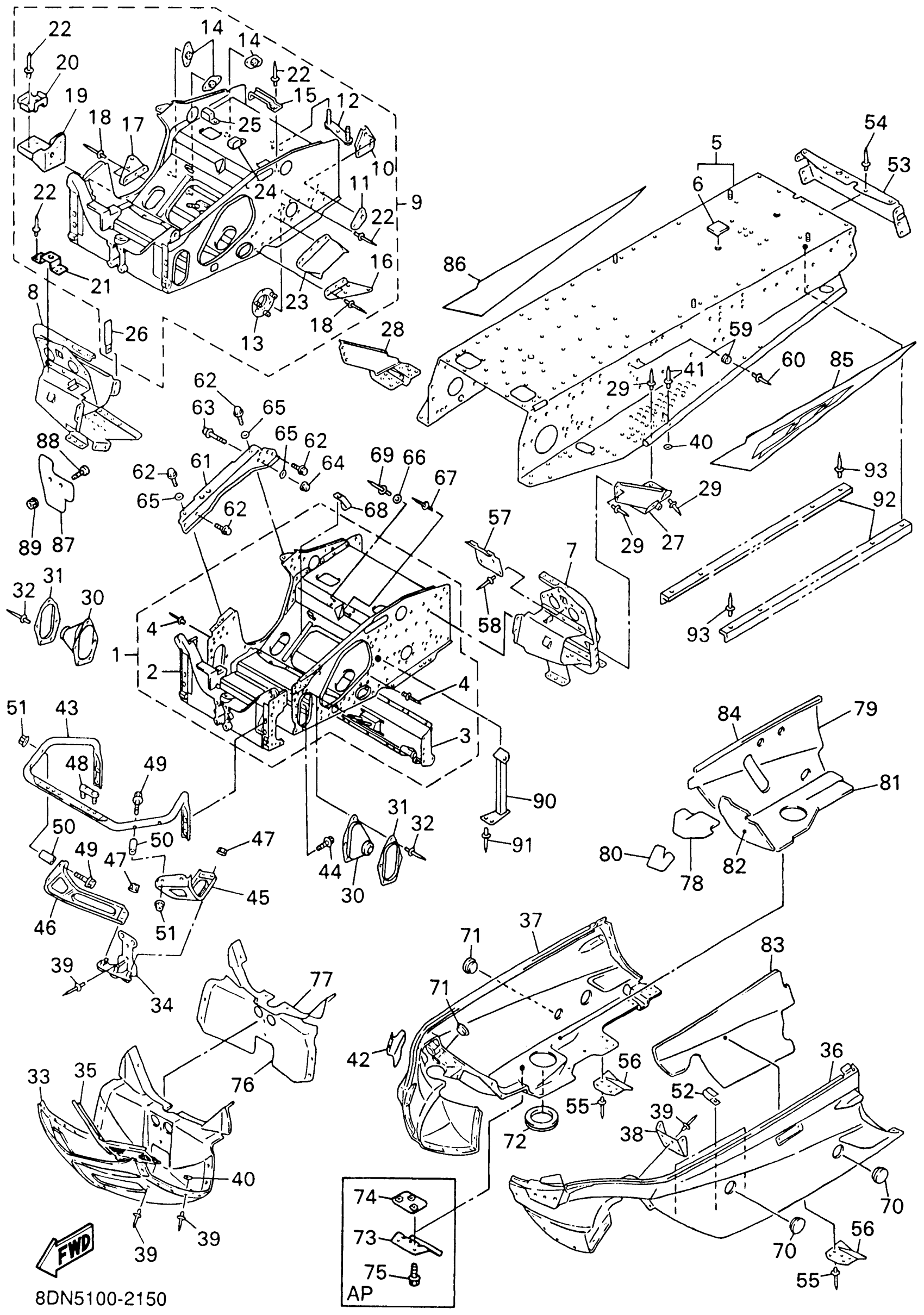

Find the part on the Frame diagram for your 2002 Yamaha SRX700 (SRX700SG), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2002 Yamaha SRX700 (SRX700SG) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

8DF-21940-05-00

1
Out of stock

2

. BULKHEAD

8DF-2191A-00-00

1
Out of stock

3

HEAT EXCHANGER ASSY

8DF-12440-02-00

1
Out of stock

4

RIVET, BLIND

90267-48016-00

1

$7.85

In stock

5

REAR FRAME COMP.

8CJ-21950-09-00

1
Out of stock

6

COVER 3

8CR-2198J-00-00

—

$3.11

In stock

7

FOOTREST COMP. 1

8DF-21960-09-00

1
Out of stock

8

FOOTREST COMP. 2

8DF-21970-09-00

1
Out of stock

9

FRAME CONNECTION K

8DF-W2195-01-00

1
Out of stock

10

BRACKET, MAIN TRACK 1

8CR-21943-01-00

1

$3.54

In stock

11

BRACKET, MAIN TRACK 2

8CR-21953-00-00

1

$2.89

In stock

12

BRACKET 3

8CR-2196F-00-00

—

$5.80

In stock

13

. HOUSING, REINF SUB-ASSY (LH)

8CR-21920-00-00

1
Out of stock

14

BRACKET, CHAIN HOUSING

8CR-21939-01-00

1

$5.35

In stock

15

CLAMP, FUEL PIPE

8CR-21977-00-00

—

$3.29

In stock

16

PANEL, SUB FRAME 6

8CR-21917-00-00

—

$20.57

In stock

17

PANEL, SUB-FRAME 7

8CR-21918-00-00

—

$20.57

In stock

18

RIVET, BLIND

90267-48016-00

1

$7.85

In stock

19

. STAY, MUFFLER

8DF-2194J-00-00

1
Out of stock

20

. BRACKET, 6

8DF-2197M-00-00

1
Out of stock

21

. STAY, MUFFER

8DF-2194L-00-00

1
Out of stock

22

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

23

COVER 2

8CR-2198G-00-00

—

$16.65

In stock

24

CLAMP(83R)

90461-08113-00

—

$10.48

In stock

25

CLAMP(8CR)

90461-06142-00

—
Out of stock

26

CLAMP

90462-10236-00

—

$8.97

In stock

27

PIPE, PIVOT 1

8DF-21941-00-00

1
Out of stock

28

PIPE, PIVOT 2

8DF-21951-00-00

—

$53.55

In stock

29

RIVET

90269-07080-00

—

$3.37

In stock

30

COVER 1

8DN-2198F-00-00

1
Out of stock

31

PLATE, STRG BRACKET 1

8CR-2195E-00-00

—
Out of stock

32

RIVET, BLIND

90267-47197-00

—

$1.91

In stock

33

PANEL, SUB FRAME 1

8CR-21912-11-00

1
Out of stock

34

PLATE, BACK UP

8CR-23788-11-00

1
Out of stock

35

STAY 4

8CR-77128-00-00

1
Out of stock

36

FRAME, UNDER 1

8DF-2196A-11-00

1
Out of stock

37

FRAME, UNDER 2

8DF-2196E-11-00

1
Out of stock

38

BRACKET, GUARD FITTING

8CR-21972-00-00

1
Out of stock

39

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

40

WASHER PLATE 829771780000

90201-05033-00

—
Out of stock

41

RIVET, BLIND(8CH)

90267-47187-00

—
Out of stock

42

BRACKET, COOLER 1

8DF-2194V-02-00

1
Out of stock

43

BUMPER, FRONT 2

8CR-77512-00-00

—

$89.51

In stock

44

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

45

BRACKET, FRONT

8CR-21949-10-00

—

$20.51

In stock

46

BRACKET, FRONT BUMPER

8CR-21959-10-00

1
Out of stock

47

NUT, SELF-LOCKING

90185-08169-00

—

$7.09

In stock

48

BRACKET, 5

8CR-2196M-00-00

—

$4.98

In stock

49

BOLT, FLANGE

95817-08040-00

—

$5.43

In stock

50

COLLAR(8CR)

90387-0810F-00

—
Out of stock

51

NUT, FLANGE(JN5)

95707-08500-00

—

$1.49

In stock

52

CLAMP(4MX)

90465-06376-00

—

$7.08

In stock

53

REINEFORCEMENT, FRAME REAR 1

8CR-21923-02-00

1
Out of stock

54

RIVET, BLIND

90267-47195-00

—

$3.33

In stock

55

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

56

PROTECTOR, FRAME

8CH-21978-00-00

1
Out of stock

57

HOOK

8CR-21973-00-00

1
Out of stock

58

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

59

BUTT0N

81K-2471F-00-00

—
Out of stock

60

RIVET, BLIND(81K)

90267-40135-00

1
Out of stock

61

REINEFORCEMENT, FRAME REAR 1

8CR-21921-01-00

1
Out of stock

62

BOLT, FLANGE

95817-10020-00

—

$6.17

In stock

63

BOLT,FLANGE

95817-10065-00

—

$4.72

In stock

64

NUT, FLANGE(8AB)

95707-10500-00

—

$1.66

In stock

65

WASHER, PLAIN(3BM)

92907-10200-00

—
Out of stock

66

WASHER PLATE 829771780000

90201-05033-00

—
Out of stock

67

RIVET, BLIND

90267-48177-00

—

$1.71

In stock

68

CLAMP(51Y)

90465-08277-00

—
Out of stock

69

RIVET, BLIND(8CH)

90267-47187-00

—
Out of stock

70

PLUG

90338-44270-00

1
Out of stock

71

PLUG

90338-30268-00

1
Out of stock

72

SPACER

8DF-21998-10-00

—

$23.63

In stock

73

PROTECTOR, FRAME 3

8DP-2197C-00-00

1
Out of stock

74

PATCH 10

8DP-21997-00-00

1
Out of stock

75

BOLT, FLANGE(2UJ)

95024-06016-00

—

$6.68

In stock

76

LINING, SHROUD 2

8CR-77262-00-00

—

$28.62

In stock

77

LINING, SHROUD 3

8CR-77263-00-00

1
Out of stock

78

LINING, SHROUD 5

8DF-77265-00-00

—

$14.95

In stock

79

LINING, SHROUD 7

8DF-77267-00-00

1
Out of stock

80

LINING,SHROUD 8

8DF-77268-00-00

—

$20.43

In stock

81

LINING,SHROUD 9

8DF-77269-00-00

—

$66.00

In stock

82

LINING, SHROUD 4

8DF-77264-00-00

1
Out of stock

83

DAMPER, NOISE 11

8DF-77271-00-00

1
Out of stock

84

TAPE, 5

8DF-7717J-00-00

1
Out of stock

85

GRAPHIC 7

8EA-7711G-11-00

1
Out of stock

86

GRAPHIC 8

8EA-7711H-11-00

1
Out of stock

87

COVER, TOE HOOK

8DF-2196N-00-00

1
Out of stock

88

SCREW, BINDING

98907-06012-00

—
Out of stock

89

NUT, FLANGE(4MV)

95707-06500-00

—

$0.78

In stock

90

PROTECTOR, FRAME

8EA-2197E-00-00

1
Out of stock

91

RIVET, BLIND

90267-48016-00

1

$7.85

In stock

92

PROTECTOR, FRAME

8DN-21978-00-00

1
Out of stock

93

RIVET, BLIND

90267-50004-00

1
Out of stock
