2001 Yamaha SRX700 (SRX700SF) Intake Diagram

← All diagrams

Find the part on the Intake diagram for your 2001 Yamaha SRX700 (SRX700SF), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

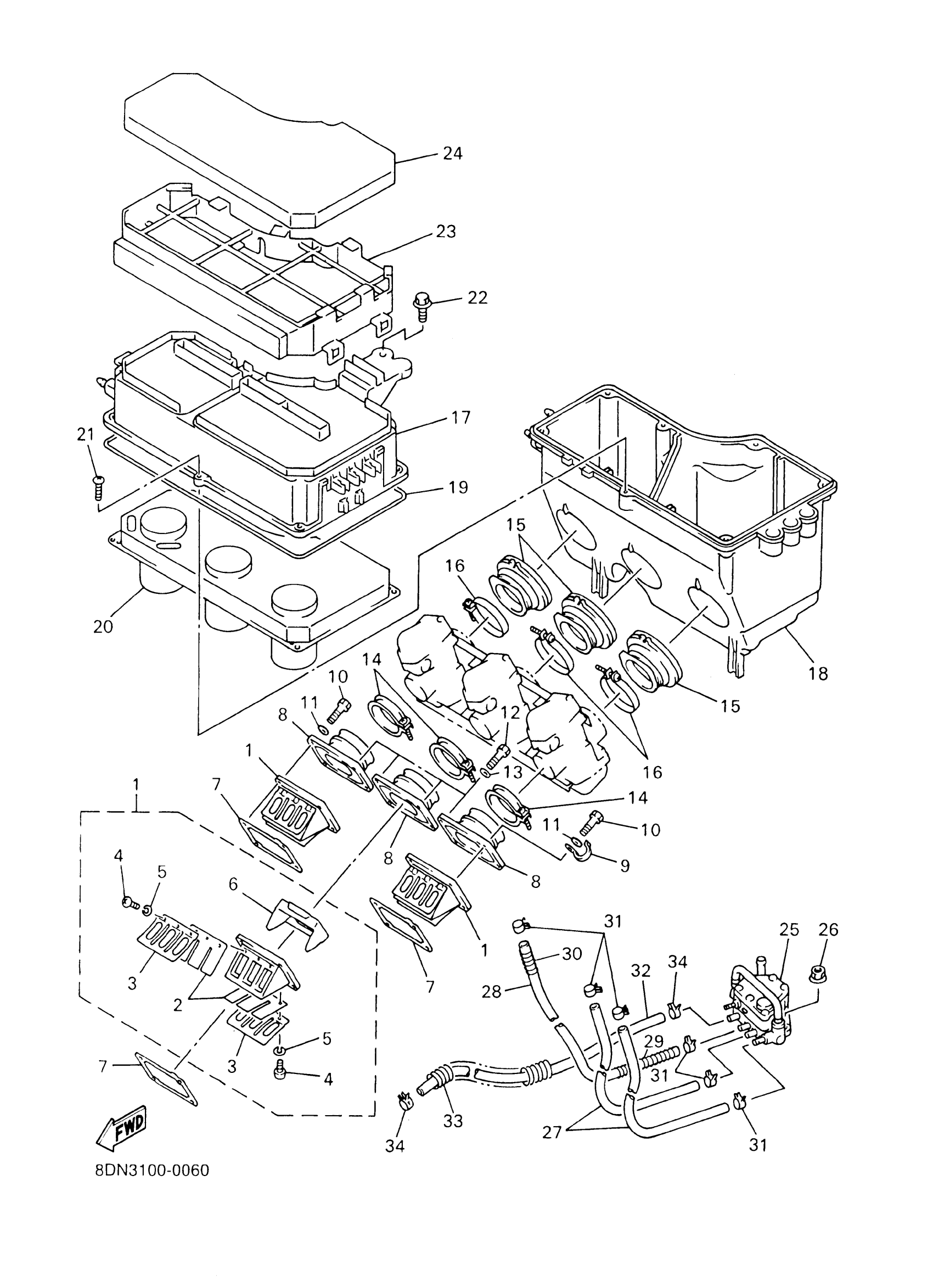

2001 Yamaha SRX700 (SRX700SF) Intake Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

REED VALVE ASSY

8DF-13610-01-00

1
Out of stock

2

REED, VALVE

2KM-13613-01-00

1

$16.17

In stock

3

. STOPPER, REED VALVE

8DF-13616-00-00

1
Out of stock

4

SCREW, PAN HEAD(78G)

98580-03006-00

—

$6.91

In stock

5

WASHER, SPRING

92990-03100-00

1

$6.17

In stock

6

. SPACER, REED VALVE

8DF-13625-00-00

1
Out of stock

7

GASKET, VALVE SEAT

8DF-13621-00-00

1

$7.71

In stock

8

MANIFOLD, INTAKE

8EK-13555-00-00

1
Out of stock

9

CLAMP (4G0)

90462-08078-00

1
Out of stock

10

BOLT, HEXAGON

97017-06025-00

1

$2.98

In stock

11

WASHER(6TA)

92907-06600-00

1

$0.78

In stock

12

BOLT, HEXAGON

97017-06025-00

1

$2.98

In stock

13

WASHER(6TA)

92907-06600-00

1

$0.78

In stock

14

BAND

86M-13575-00-00

1

$16.45

In stock

15

JOINT, AIR CLEANER 1

8DF-14453-01-00

1

$26.23

In stock

16

HOSE CLAMP ASSY

90450-53008-00

—
Out of stock

17

SILENCER, INTAKE 1

8DF-14431-10-00

1
Out of stock

18

SILENCER, INTAKE 2

8DF-14441-10-00

1
Out of stock

19

SEAL

51Y-14462-00-00

—

$11.61

In stock

20

. PLATE

8DF-14477-00-00

1
Out of stock

21

SCREW, TAPPING(82M)

90167-05043-00

—

$5.62

In stock

22

BOLT, WITH WASHER(3FC)

90119-06163-00

—
Out of stock

23

GUIDE

8DF-14458-00-00

1
Out of stock

24

ELEMENT, AIR CLEANER

8DF-14451-00-00

—

$26.92

In stock

25

FUEL PUMP ASSY

8DF-24410-00-00

—

$183.54

In stock

26

NUT, FLANGE(4MV)

95707-06500-00

—

$0.78

In stock

27

HOSE (L180)

90445-094K7-00

—
Out of stock

28

HOSE

8DF-14294-00-00

1
Out of stock

29

SPRING, COMPRESSION

90501-085L6-00

—

$3.78

In stock

30

SPRING, COMPRESSION

90501-085L7-00

1
Out of stock

31

CLIP (8A1)

90467-09026-00

—

$2.72

In stock

32

HOSE (L400)

90445-116K9-00

—
Out of stock

33

SPRING, COMPRESSION(3JK)

90501-101J5-00

—
Out of stock

34

CLIP (7K7)

90467-11044-00

—
Out of stock
