1988 Yamaha SRV (SR540M) Shroud - Windshield Diagram

← All diagrams

Find the part on the Shroud - Windshield diagram for your 1988 Yamaha SRV (SR540M), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

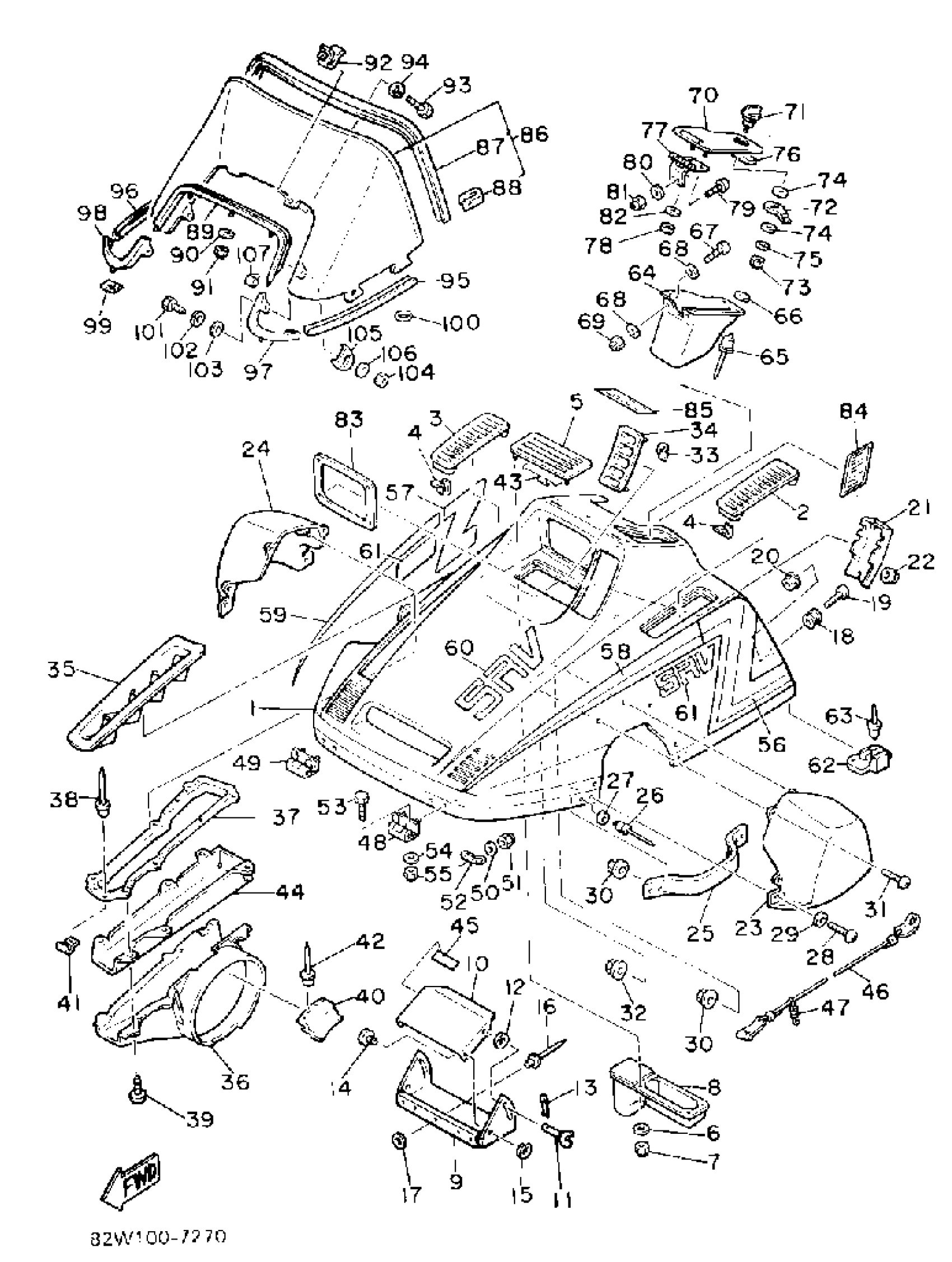

1988 Yamaha SRV (SR540M) Shroud - Windshield Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SHROUD ASY

81G-W7711-00-00

1
Out of stock

2

LOUVER 3

8L9-77133-00-00

1
Out of stock

3

LOUVER 4

8L9-77134-00-00

1
Out of stock

4

CLIP

90468-05094-00

1
Out of stock

5

LOUVER 5 (83W-77109-00)

8L9-77109-00-00

1
Out of stock

6

WASHER, PLATE 8067717800

90201-05029-00

1

$5.12

In stock

7

NUT, NYLON

95707-05300-00

1

$2.74

In stock

8

INSULATOR

8K4-7712E-00-00

1
Out of stock

9

STAY 1

8Y0-77125-00-00

1
Out of stock

10

STAY 2

8Y0-77126-00-00

1
Out of stock

11

BOLT, WING(8W1)

90122-05022-00

1

$6.15

In stock

12

. WASHER, PLATE

90202-05088-00

1

$6.33

In stock

13

CLIP 626412360000

90468-10004-00

—

$2.78

In stock

14

PIN

90249-05187-00

1
Out of stock

15

CIRCLIP (EU0)

99080-04600-00

1

$1.67

In stock

16

RIVET, BLIND (8H4)

90267-48053-00

—

$2.31

In stock

17

WASHER, PLATE

90201-04027-00

—
Out of stock

18

. HOLDER, LATCH

8M6-77175-00-00

1

$12.72

In stock

19

SCREW, BINDING

98907-06030-00

—

$5.94

In stock

20

NUT, FLANGE(7NB)

95780-06500-00

—

$1.91

In stock

21

PLATE 1

8V8-77185-00-00

1
Out of stock

22

NUT, FLANGE

95707-04500-00

—

$6.68

In stock

23

HOOD 1

8L0-77121-00-00

1
Out of stock

24

HOOD 2

8L0-77122-00-00

1
Out of stock

25

STAY 1

8L0-77125-00-00

1
Out of stock

26

RIVET (856)

90267-48014-00

—
Out of stock

27

WASHER, PLATE 8067717800

90201-05029-00

1

$5.12

In stock

28

SCREW, BINDING (8J0)

90154-05005-00

—
Out of stock

29

WASHER, PLATE 8221447500

90201-06057-00

—
Out of stock

30

NUT, W/ WASHER

95707-05600-00

1
Out of stock

31

SCREW, BINDING

98907-06016-00

—

$7.14

In stock

32

NUT, W/ WASHER

95707-06600-00

—

$5.86

In stock

33

CLIP

90468-05094-00

1
Out of stock

34

LOUVER 6

8V8-77108-00-00

1
Out of stock

35

LOUVER 1

80R-77131-00-00

1
Out of stock

36

DUCT

8V9-77194-00-00

1
Out of stock

37

PLATE, BACK UP 1

8V9-77153-00-00

1
Out of stock

38

RIVET, BLIND(8R6)

90267-40105-00

—

$1.62

In stock

39

SCREW, BINDING

98907-06010-00

—

$1.49

In stock

40

BUSH, RUBBER 1

8Y0-77515-00-00

1
Out of stock

41

CLIP

90468-05138-00

1
Out of stock

42

RIVET(81E)

90269-05055-00

—

$7.02

In stock

43

PLATE 1

8Y0-77185-00-00

1
Out of stock

44

PLATE 2

8Y0-77186-00-00

1
Out of stock

45

LABEL,WARNING 2

8BE-77762-00-00

1
Out of stock

46

STOPPER, SHROUD

8K4-77118-00-00

1
Out of stock

47

CLAMP,ROD

838-77159-00-00

—

$3.49

In stock

48

HINGE ASSEMBLY

8L8-77140-00-00

1
Out of stock

49

HINGE ASSEMBLY 2

8L8-7714A-00-00

1
Out of stock

50

WASHER, PLATE

90201-067A6-00

1
Out of stock

51

NUT, NYLON

95707-06300-00

—

$3.20

In stock

52

WASHER 1

8Y0-77525-00-00

1
Out of stock

53

BOLT(8CP)

97017-06014-00

—

$5.12

In stock

54

WASHER, PLATE (4L0)

90201-062A8-00

—

$6.23

In stock

55

NUT, NYLON

95707-06300-00

—

$3.20

In stock

56

ORNAMENT 1

81G-77163-00-00

1
Out of stock

57

ORNAMENT 2

81G-77164-00-00

1
Out of stock

58

ORNAMENT 4

81G-77113-00-00

1
Out of stock

59

ORNAMENT 5

81G-77114-00-00

1
Out of stock

60

EMBLEM 5

81G-77355-00-00

1
Out of stock

61

EMBLEM 6

81G-77356-00-00

1
Out of stock

62

STOPPER

8K4-77188-00-00

1
Out of stock

63

RIVET, BLIND (8R6)

90267-48086-00

—

$3.49

In stock

64

LUGGAGE BOX

8K4-77391-00-00

1
Out of stock

65

RIVET, BLIND

90267-489UJ-00

1
Out of stock

66

WASHER, PLATE

90201-04027-00

—
Out of stock

67

SCREW, PAN

98517-06020-00

—
Out of stock

68

WASHER, PLATE 8221447500

90201-06057-00

—
Out of stock

69

NUT, NYLON

95707-06300-00

—

$3.20

In stock

70

COVER, LUGGAGE BOX

8L9-77392-00-00

1
Out of stock

71

KNOB

8L9-77324-00-00

1
Out of stock

72

LEVER, ARM FITTING

8K4-77328-00-00

1
Out of stock

73

NUT, NYLON

95707-05300-00

1

$2.74

In stock

74

WASHER, PLAIN(735)

90201-10119-00

—
Out of stock

75

WASHER, PLATE (8J0)

90201-05725-00

—

$6.80

In stock

76

DAMPER 2

8K4-77374-00-00

1
Out of stock

77

HINGE ASSEMBLY

8K4-77470-00-00

1
Out of stock

78

NUT, CAP

95307-05800-00

—

$5.62

In stock

79

SCREW, PAN HEAD

90157-05M19-00

1

$3.62

In stock

80

WASHER, PLATE 8067717800

90201-05029-00

1

$5.12

In stock

81

NUT, NYLON

95707-05300-00

1

$2.74

In stock

82

WASHER, PLAIN LARGE

92907-05200-00

—
Out of stock

83

TRIM 1

8K4-77165-00-00

1
Out of stock

84

INDICATOR 3

8U7-77743-00-00

1
Out of stock

85

LABEL, WARNING 1

8Y0-77761-00-00

1
Out of stock

86

WINDSHIELD (8L0-77210-00)

8L0-77210-00-XX

1
Out of stock

87

TRIM,UPPER

87K-77213-00-00

1
Out of stock

88

. FASTENER

80V-77223-00-00

1
Out of stock

89

TRIM, LOWER

8L0-77214-00-00

1
Out of stock

90

WASHER, PLAIN (646)

92990-05600-00

—
Out of stock

91

NUT, NYLON

95707-05300-00

1

$2.74

In stock

92

BRACKET, WNDSHLD R

8K4-77222-00-00

1
Out of stock

93

BOLT(3JP)

97017-06010-00

—

$2.62

In stock

94

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

95

TRIM 3

8L0-77215-00-00

1
Out of stock

96

TRIM 4

8L0-77216-00-00

1
Out of stock

97

TRIM 5

8L0-77225-00-00

1
Out of stock

98

TRIM 6

8L0-77226-00-00

—

$62.00

In stock

99

NUT, SPRING(8AJ)

90183-05068-00

—

$7.46

In stock

100

FASTNER

82H-77223-00-00

—

$7.63

In stock

101

BOLT(6A1)

97095-05016-00

—

$1.46

In stock

102

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

103

WASHER PLATE 829771780000

90201-05033-00

—
Out of stock

104

NUT, CAP

95307-05800-00

—

$5.62

In stock

105

WASHER, SPECIAL

8L9-77116-00-00

1
Out of stock

106

WASHER, PLATE

90201-06045-00

—

$6.18

In stock

107

CLAMP 2

8L0-77136-00-00

1
Out of stock
