Track Suspension 2

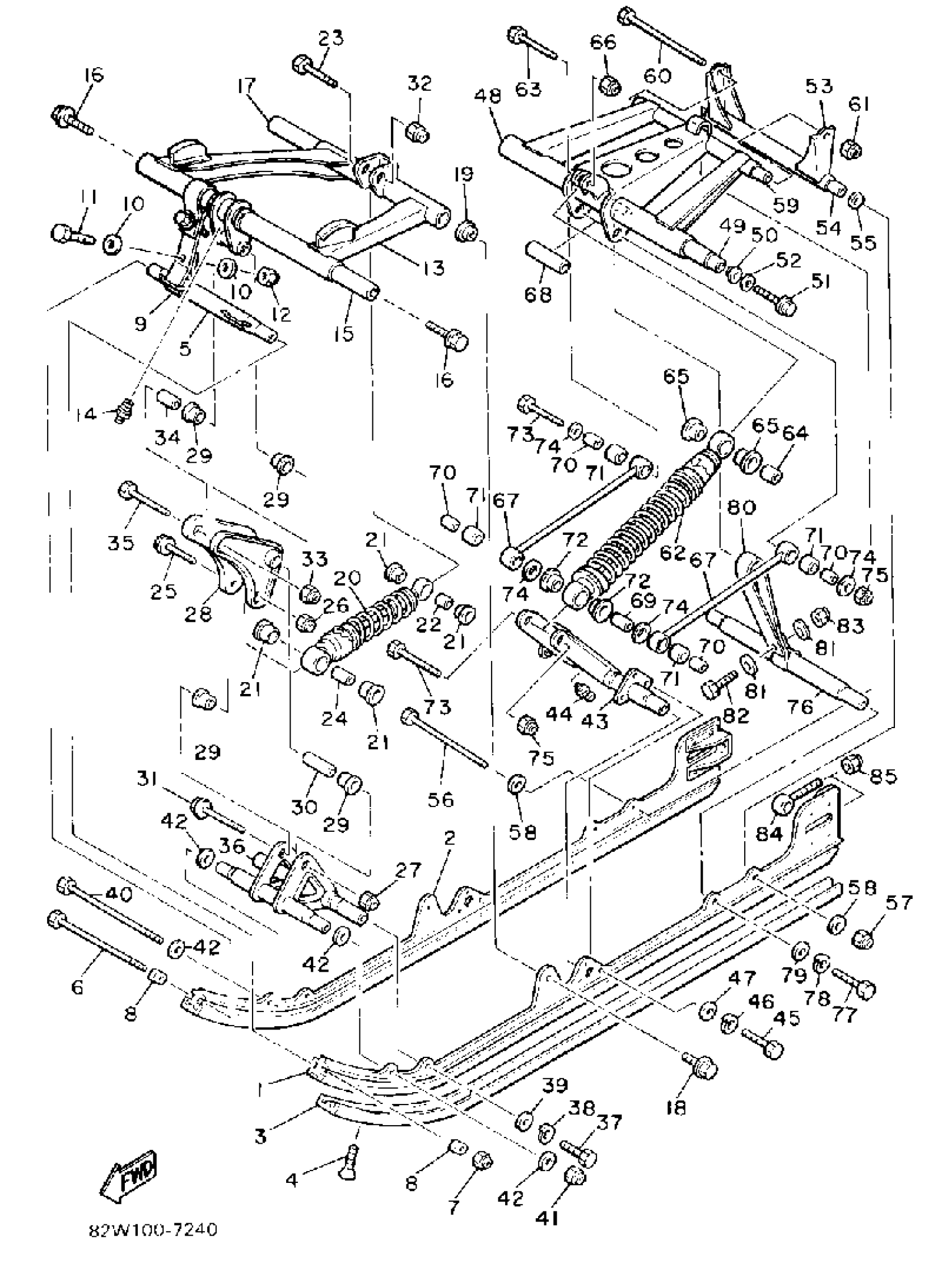

1987 Yamaha SRV (SR540L) Track Suspension 2 Diagram
Find the part on the Track Suspension 2 diagram for your 1987 Yamaha SRV (SR540L), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.
#
1
FRAME SLIDING 2
88R-W4741-00-00
2
FRAME SLIDING 2
88R-W4741-00-00
3
RUNNER,SLIDING 1
8R9-47421-00-XX
4
SCREW, CROSSRECESS (8G6)
90151-06005-00
5
BRACKET 1
8U7-47415-00-00
6
BOLT,HEXAGON
97027-08255-00
7
NUT, NYLON
95717-08300-00
8
WASHER
8U7-47359-00-00
9
STOPPER 1
8U7-47495-00-00
10
WASHER, PLATE
90201-06747-00
11
BOLT, HEXAGON
97017-06025-00
12
NUT, NYLON
95707-06300-00
13
ARM, PIVOT 1
8U7-47331-00-00
14
NIPPLE, GREASE
93700-06M03-00
15
SHAFT 1
885-47465-03-00
16
BOLT (8V0)
90109-10771-00
17
SHAFT 3
82M-47485-02-00
18
BOLT, FLANGE
95817-10030-00
19
COLLAR (8U7)
90387-105G6-00
20
SHOCK ABSORBER 2
8V9-47481-00-00
21
COLLAR (8U7)
90387-123G4-00
22
COLLAR
90387-08775-00
23
. BOLT
90101-08557-00
24
COLLAR
90387-08478-00
25
BOLT
97021-08065-00
26
NUT, NYLON
95717-08300-00
27
NUT, U
95617-08100-00
28
BRACKET 6
8U7-47464-00-00
29
COLLAR
90387-123G5-00
30
COLLAR
90387-08478-00
31
BOLT
97021-08065-00
32
NUT, NYLON
95717-08300-00
33
NUT, U
95617-08100-00
34
COLLAR
90387-084G0-00
35
BOLT, HEXAGON
97027-08100-00
36
BRACKET 4
8U7-47418-00-00
37
BOLT, HEXAGON
97017-08025-00
38
YBS67-8 WASHER, SPRING
92990-08100-00
39
.. WASHER, PLATE
92990-08600-00
40
BOLT,HEXAGON
97027-08255-00
41
NUT, NYLON
95717-08300-00
42
.. WASHER, PLATE
92990-08600-00
43
BRACKET 2
8AX-47416-01-00
44
NIPPLE, GREASE
93700-06M03-00
45
BOLT, HEXAGON
97017-06020-00
46
WASHER, SPRING
92995-06100-00
47
WASHER, PLAIN (646)
92990-06600-00
48
ARM, PIVOT 2 (8U7-47332-00-00)
99999-02178-00
49
SHAFT 2
8U7-47475-01-00
50
COLLAR
8Y0-47319-00-00
51
BOLT (8V0)
90109-10771-00
52
WASHER, PLATE (2H7)
90201-10669-00
53
BRACKET 3
8U7-47417-00-00
54
COLLAR
90387-08632-00
55
WASHER (1T1)
90201-08649-00
56
BOLT,HEXAGON
97027-08255-00
57
NUT, NYLON
95717-08300-00
58
.. WASHER, PLATE
92990-08600-00
59
COLLAR (8U7)
90387-083G6-00
60
BOLT (83L)
97027-08220-00
61
NUT, NYLON
95717-08300-00
62
SHOCK ABSORBER
8Y0-47480-00-00
63
BOLT
90101-10561-00
64
COLLAR (8U7)
90387-105G5-00
65
COLLAR (8U7)
90387-145G7-00
66
NUT, NYLON
95707-10300-00
67
ROD, RELAY
8U7-47494-02-00
68
COLLAR
90387-103G9-00
69
COLLAR
90387-104G1-00
70
COLLAR(87A)
90387-100X3-00
71
COLLAR (8U7)
90387-143G7-00
72
COLLAR (8U7)
90387-144G2-00
73
BOLT
90101-10560-00
74
WASHER, PLATE (17K)
90201-106F2-00
75
NUT, NYLON
95707-10300-00
76
SHAFT 4
8V0-47486-00-00
77
BOLT, HEXAGON
97017-08025-00
78
YBS67-8 WASHER, SPRING
92990-08100-00
79
.. WASHER, PLATE
92990-08600-00
80
STOPPER 2
8U7-47496-00-00
81
WASHER, PLATE
90201-06747-00
82
BOLT(3RV)
97014-06035-00
83
NUT, NYLON
95707-06300-00
84
COLLAR 3
8K2-47479-01-00
85
NUT, NYLON
95707-10300-00
